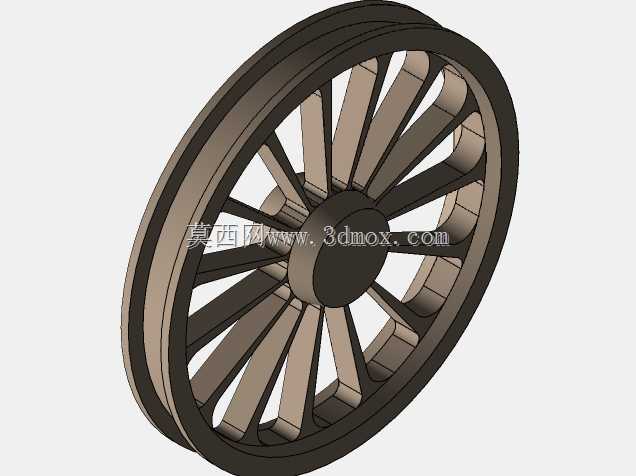

辐条式传动轮结构三维设计

　　这款辐条式轮体结构，在中小载荷传动场景中有着广泛的适配性，常见于轻工输送设备、小型传动机构、教具演示装置以及CSWA技能考核的典型建模案例中。从实际工程应用来看，这类轮体既可以作为带轮适配平带、圆带传递动力，也可作为导向轮、张紧轮布置在输送线的转向段，或是小型游乐设施、手动传动装置的从动轮使用，相比实心轮结构，辐条式设计在保证结构强度的前提下大幅降低了自身重量，减少了转动惯量，让启停过程的动力损耗更低，运转时的动态响应更灵敏。

　　设计过程中首先要明确轮体的安装边界，中心轮毂部分需要匹配对应直径的传动轴，轮毂内孔的公差需要根据配合类型选择，间隙配合适用于从动轮的自由转动场景，过盈配合则适配主动轮与轴的同步传动需求，轮毂的轴向长度要略大于轮缘宽度，保证轴上定位时不会出现轴向窜动，同时预留出键槽或者顶丝孔的加工位置，避免装配时出现干涉。轮辐部分采用等角度均匀分布的扁辐条结构，每根辐条的截面做了等强度优化，从轮毂处到轮缘处的截面厚度平滑过渡，既避免了应力集中在辐条与轮毂、轮缘的连接位置，也减少了不必要的材料冗余，辐条的数量经过受力核算，16根均匀分布的结构可以在轮体承受径向载荷时将应力均匀分散，不会出现单根辐条载荷过大断裂的问题，同时辐条之间的镂空区域也方便运转时的空气流通，降低长时间高速转动带来的风阻与温升。

　　轮缘部分采用双凸缘的槽型结构，槽型的弧度根据适配的传动带截面设计，既可以防止传动带运转时从轮体上滑脱，也能对带体起到一定的导向作用，轮缘的外圆做了倒角处理，避免装配时划伤带体或者操作人员，轮缘的壁厚经过校核，在承受传动带张紧力的情况下不会出现径向变形，保证运转时的圆度误差控制在允许范围内，避免出现跳动、异响等问题。

　　建模过程中需要注意几个关键的结构细节，首先是所有辐条与轮毂、轮缘的连接位置都要做圆角过渡，圆角半径不能过小，否则不仅会在铸造或者3D打印时出现应力集中导致开裂，也会在实际承载时成为疲劳失效的起始点；其次是轮体的所有加工面要预留合理的加工余量，比如轮毂内孔、轮缘外圆这些有配合要求的面，建模时要考虑后续机加工的余量，不能直接按最终尺寸建模导致后续加工无余量；另外轮体的动平衡性能也需要在设计阶段考虑，辐条的均匀分布本身已经为动平衡打下基础，轮毂部分可以预留动平衡去重的位置，方便后续装配前做动平衡校正，尤其是在转速较高的传动场景中，动平衡不合格会导致整个传动机构出现振动、噪音过大，甚至影响轴承的使用寿命。

　　从安装适配的角度来说，这款轮体的轴向尺寸紧凑，不需要占用过大的安装空间，中心轮毂的标准尺寸可以适配市面上常见的直径6mm、8mm、10mm的传动轴，不需要额外做定制轴就能完成装配，轮体的重量控制在合理范围内，手动搬运、装配都不需要额外的吊装设备，适合小型设备的快速组装与维护。在实际使用中，这类辐条轮的维护成本很低，因为没有复杂的内部结构，只需要定期检查轮毂与轴的配合是否松动、轮缘是否有过度磨损、辐条是否出现变形或者裂纹即可，相比实心轮，镂空的结构也方便日常检查时观察内部的配合情况，不会因为结构遮挡看不到内部的磨损或者故障点。

　　另外在教学与技能考核场景中，这款轮体涵盖了旋转凸台、圆周阵列、圆角、倒角、抽壳等多个常用的SolidWorks建模命令，非常适合用来考核建模者的草图绘制能力、特征使用熟练度以及对工程结构的理解，建模时需要注意草图的全约束，圆周阵列时要保证辐条的角度均匀，圆角特征的顺序要合理，避免出现特征失败或者几何错误，这些细节都是实际工程建模中必须掌握的基础能力，也能体现建模者对机械结构工艺性的理解程度。
