旋转转直线运动曲柄滑块传动结构

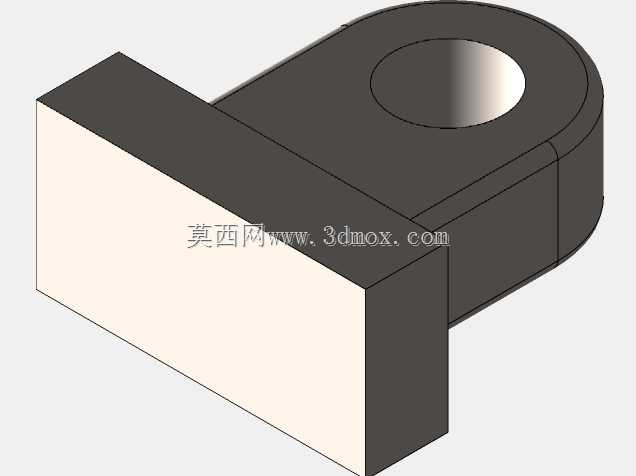

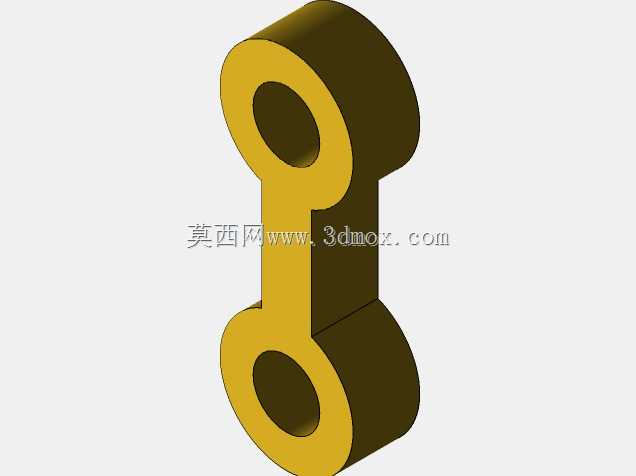

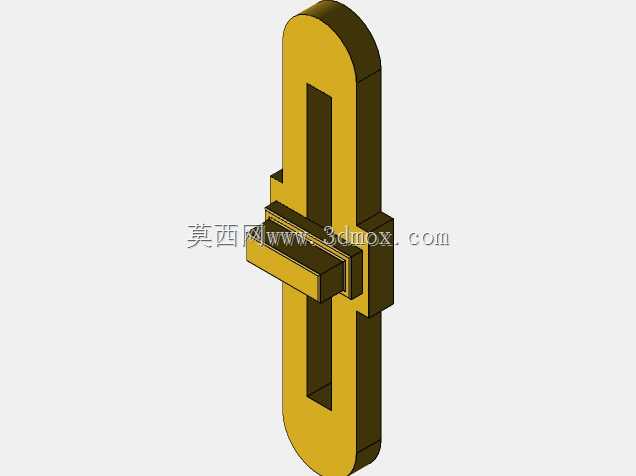

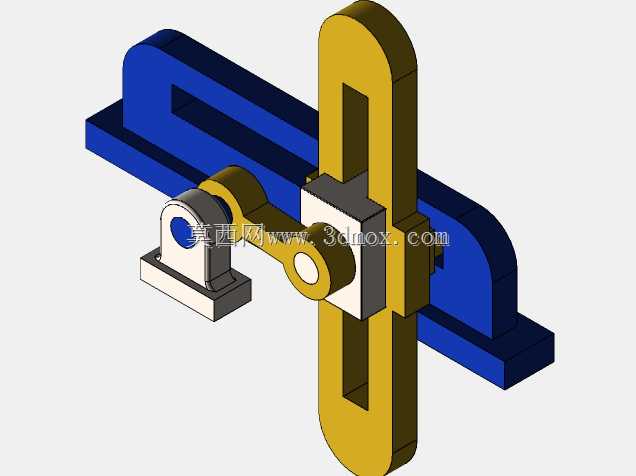

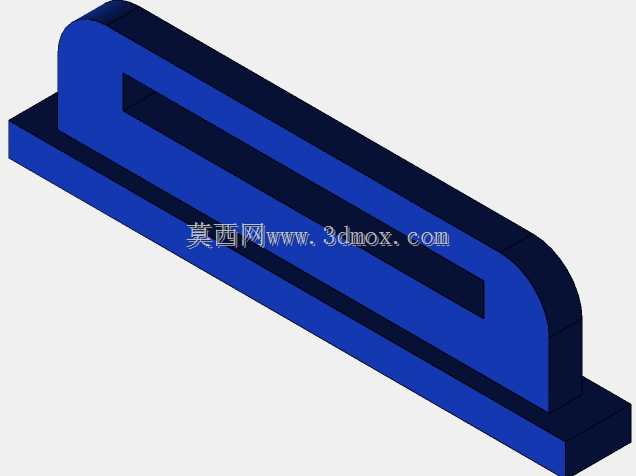

　　这套曲柄滑块传动结构，核心是实现旋转运动到线性往复运动的稳定转换，在各类自动化产线、专用加工设备、轻工包装机械里都有广泛的应用场景，比如小型冲床的冲压执行端、包装设备的推料机构、纺织机械的往复排线单元，甚至部分检测设备的直线进给工位，都能看到这类结构的变体。从实际工程使用角度看，这套结构没有冗余的复杂零件，所有运动副的受力路径都经过简化，曲柄端通过带座轴承固定在安装基座上，转动过程中曲柄销带动连杆做平面复合运动，连杆另一端连接的十字形滑块被两侧的平行导轨严格约束运动方向，只能沿着导轨轴线做直线往复移动，完全消除了侧向力带来的运动卡滞风险。设计思路上优先考虑了运动可靠性，导轨采用双侧对称的槽型限位结构，

　　滑块与导轨的配合面预留了合理的间隙，既不会因为加工公差导致装配卡涩，也不会因为间隙过大出现运动过程中的晃动偏移，曲柄的回转半径与连杆长度的比值经过匹配，在保证滑块行程满足使用要求的前提下，尽可能减小了传动过程中的压力角，降低曲柄轴端需要输入的扭矩，同时减少运动副接触面的磨损速率。安装边界方面，整套结构的固定端只有两处，一处是曲柄侧的轴承安装座，通过底部的安装孔可以直接固定在设备的安装平板上，另一处是两侧的平行导轨基座，导轨的安装面与轴承座的安装面共面，装配时只需要保证导轨的导向方向与滑块的运动方向平行，不需要额外做复杂的位置调校，就能保证整套机构的运动精度。外形尺寸上，结构整体布局紧凑，曲柄回转区域没有多余的外凸零件，

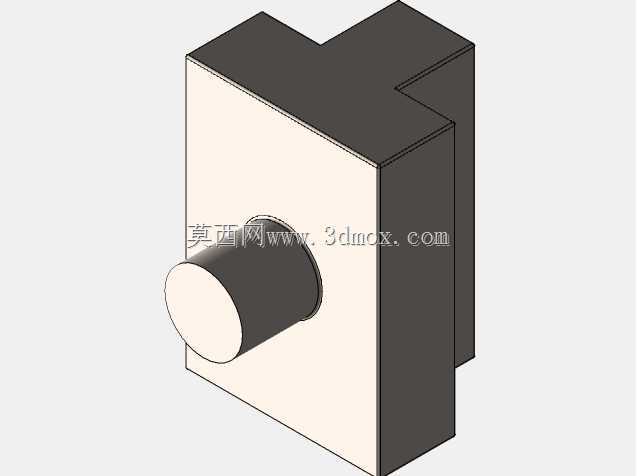

　　不会和设备周边的其他部件产生运动干涉，滑块的输出端预留了标准的安装接口，可以直接连接执行负载，比如推料板、冲压头、检测探头等不同的功能部件，不需要额外做转接件设计。实际运行过程中，当曲柄做整周旋转时，滑块的运动速度呈现正弦变化规律，在行程两端位置速度为零，中间位置速度达到峰值，这种运动特性刚好适配很多需要缓启缓停的直线往复工位，避免刚性冲击带来的设备震动和负载损伤。结构的所有受力部件都采用等强度设计，曲柄的回转臂、连杆的杆身、滑块的连接部位，截面尺寸都匹配对应位置的受力大小，既不会因为强度不足出现运行过程中的变形断裂，也不会因为冗余的材料增加整套结构的重量和转动惯量，降低驱动端的动力损耗。在日常维护层面，

　　所有转动副的位置都预留了润滑注油的空间，定期补充润滑脂就能大幅降低运动接触面的磨损，延长整套机构的使用寿命，不需要频繁拆解更换零件。对于结构设计从业者来说，这套结构可以作为基础传动单元直接复用在不同的设备方案中，只需要根据实际需要的滑块行程、负载大小调整对应零件的尺寸参数，不需要重新验证运动原理的可行性，能大幅缩短非标设备的设计周期；对于三维建模从业者来说，这套模型的所有配合关系都清晰明确，运动副的约束逻辑完全符合实际工程情况，可以作为运动仿真的基础案例，验证不同曲柄半径、连杆长度下的滑块运动曲线，匹配不同工况的运动需求。
