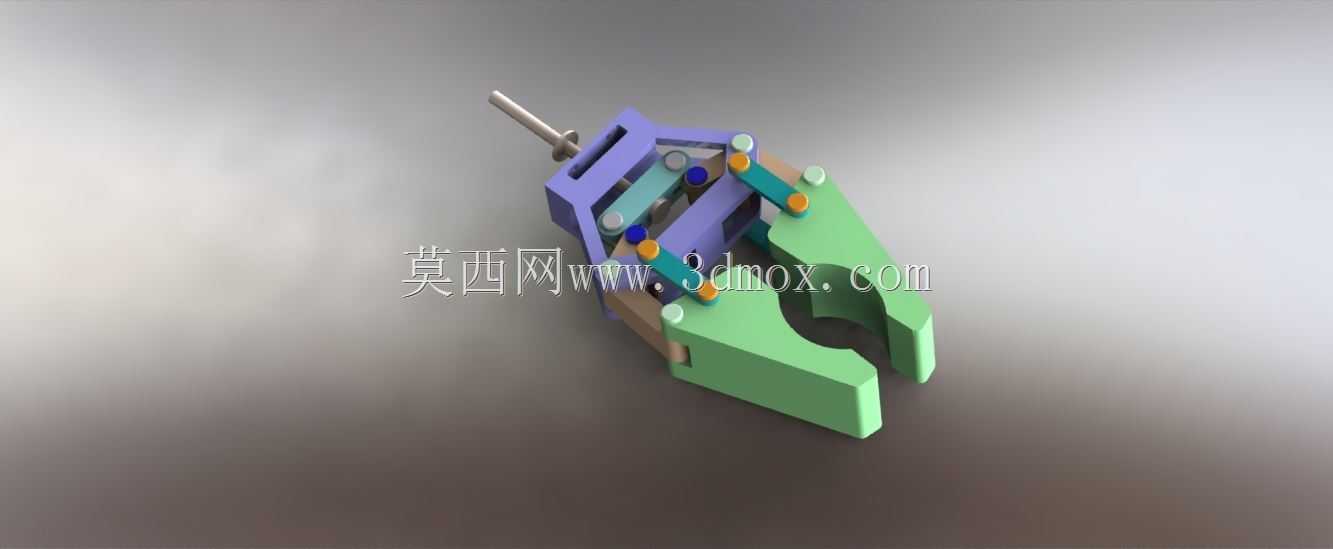

协作机器人用链式夹持手爪结构设计

这款链式夹持手爪主要适配协作式工业机器人的末端安装场景，可覆盖3C电子装配、小型零部件分拣、实验室样本转运、轻工产品包装等多类轻载作业工况，作为机器人与被操作工件之间的直接交互部件，其核心作用是替代人工完成重复性的抓取、握持、对位动作，避免操作人员长期重复作业带来的劳损，同时保障作业一致性，适配自动化产线的连续运行需求。从功能特性来看，该手爪采用链式连杆传动结构，相比传统平动夹爪，其开合过程中夹指的运动轨迹更贴合不规则工件的包覆需求，两瓣夹指闭合时可形成适配柱状、块状异形工件的夹持型腔，对表面无尖锐棱角的小型工件能提供更均匀的夹持力，减少工件表面夹伤风险，同时链式结构的传动冗余量可抵消部分安装对位误差，降低对机器人末端定位精度的严苛要求。设计过程中优先考虑了协作场景的安全性，所有外露结构棱边均做了倒钝处理，夹指外侧采用工程塑料材质成型，避免作业过程中与周边设备、人员发生碰撞时造成硬损伤；传动链路中设置了硬限位结构，可限制夹指的最大开合角度，防止传动构件超出运动行程出现卡滞或结构损坏；手爪的动力输入接口采用标准同轴连接形式，可直驱适配常规的旋转式动力输出部件，无需额外加装复杂的转向传动结构，降低整体集成难度。从安装边界来看，该手爪的主体安装基座预留了标准的机器人末端法兰安装孔位，整体径向尺寸控制在小范围区间，可在狭窄的装配工位内完成作业，不会与周边工装夹具发生运动干涉；夹指的开合行程覆盖常规小型工件的尺寸范围，可兼容直径或宽度在适配区间内的多规格工件，无需频繁更换夹指即可完成多品类工件的切换作业，适配中小批量柔性生产的需求。实际应用中，该手爪可配合产线的视觉定位系统完成散乱工件的拾取，也可在固定工位完成零件的压装对位、工件转运、工序间上下料等动作，其结构的模块化设计也支持后续根据具体工件形态快速更换夹指指尖块，进一步拓展适用场景，相比定制化专用夹爪，具备更强的通用性与更低的改造成本。
