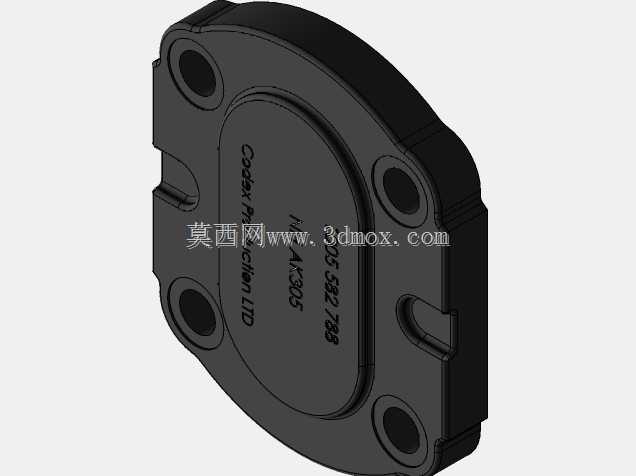

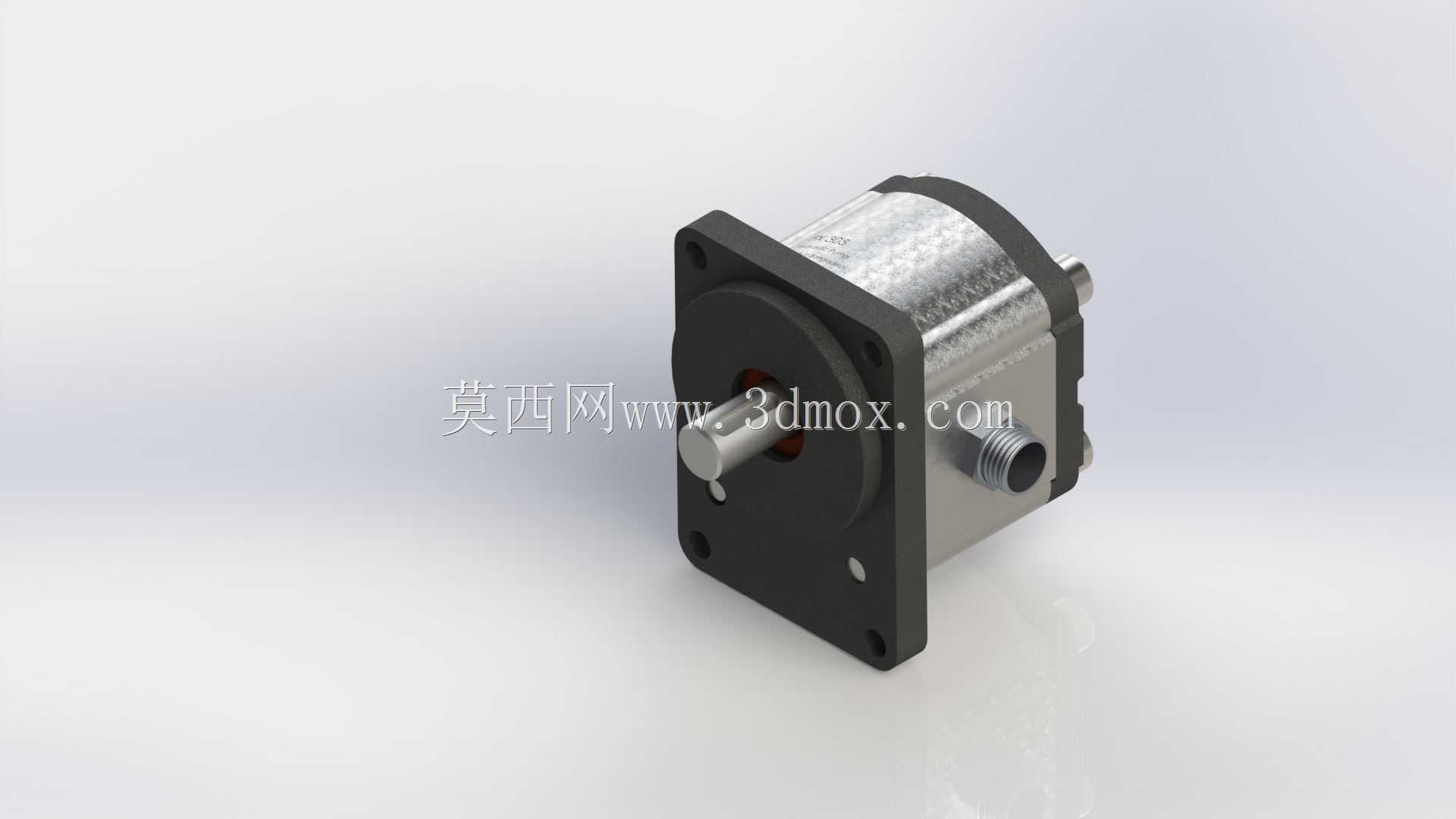

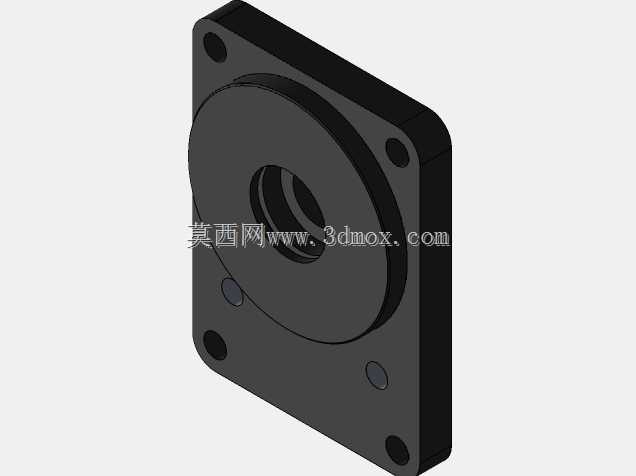

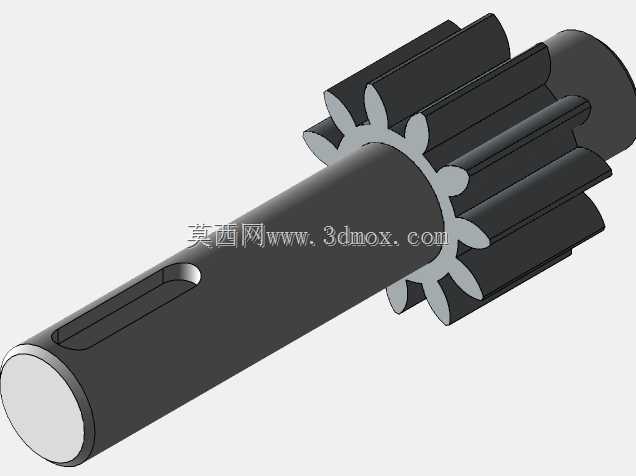

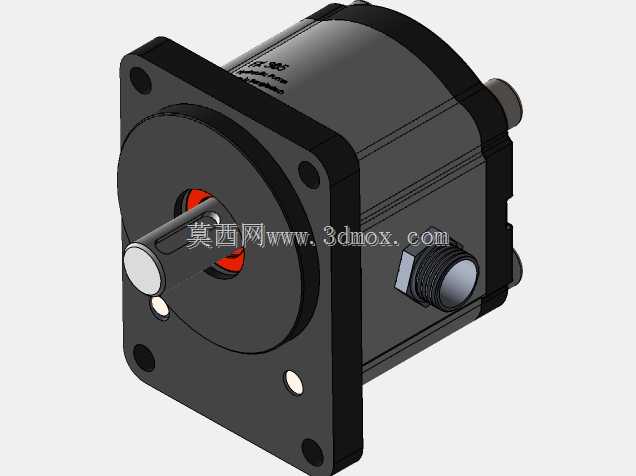

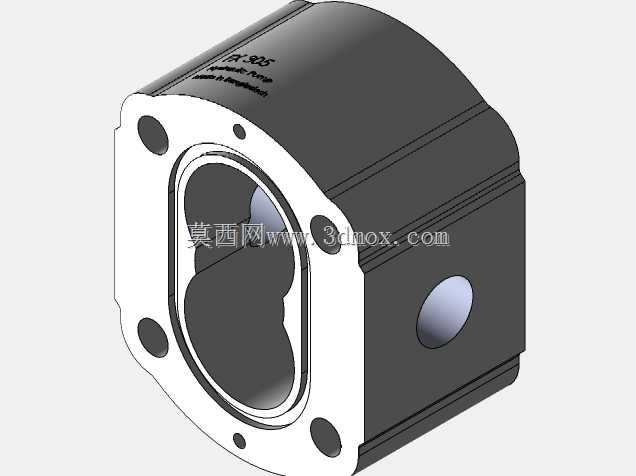

该元件采用了法兰式安装的布局形式,前端的方形安装法兰设置了四个对称的安装通孔,能够直接贴合在安装基座的配合面上,通过螺栓实现刚性固定,这种安装形式的对中性较好,能够有效降低输入轴连接后的径向跳动,减少轴封处的泄漏风险。输入轴采用伸出式轴头设计,轴头直径与平键槽的尺寸匹配常规的联轴器连接尺寸,能够直接与电机或者内燃机的动力输出端对接,不需要额外设计转接结构,降低了系统集成的设计成本。元件的壳体采用了分体式结构,前端盖、齿轮腔壳体、后端盖通过定位销实现精准定位,再通过螺栓完成紧固,这种结构在加工时能够分别完成各个部件的精度加工,齿轮腔的内壁加工精度能够直接决定齿轮副的啮合间隙,合理的间隙控制既能够保证齿轮转动时不会出现卡滞,在工程机械、农业装备、工业机床的液压回路搭建中,这类外啮合齿轮结构的液压动力元件是系统压力建立的核心载体,区别于柱塞泵、叶片泵的结构形式,齿轮式液压元件凭借结构简单、抗污染能力强、维护成本低的特性,广泛应用在中低压工况的液压系统中,比如小型装载机的转向助力回路、机床夹具的夹紧供油回路、农用拖拉机的悬挂提升回路,都能见到这类元件的实际应用。从实际功能来看,这类元件的核心作用是将输入轴接收到的旋转机械能,通过齿轮副的啮合容积变化,转换为液压油的压力能,为整个液压回路提供满足流量要求的压力油输出,克服回路中负载带来的沿程压力损失与工作阻力,保证执行元件能够按照设计要求完成直线或者旋转动作。从结构设计思路来看,

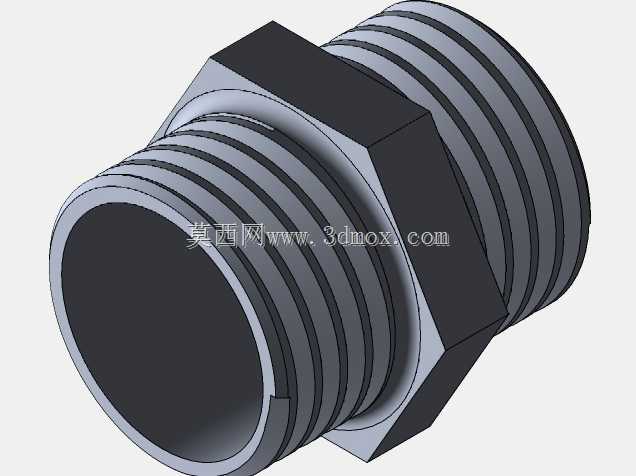

又能够将内泄漏控制在允许范围内,保证容积效率满足设计要求。进出油口采用了螺纹连接形式,油口的位置设置在壳体的侧方,能够适配不同方向的管路布局需求,安装时可以根据现场的管路走向调整安装角度,避免管路出现过度弯折导致的油液阻力上升。从外形尺寸与安装边界来看,该元件的轴向总长度控制在紧凑范围内,方形法兰的边长尺寸适配多数小型液压站的安装空间,径向最大尺寸不超过齿轮腔的外径,安装时只需要预留出输入轴的连接空间、油口的管路操作空间即可,不需要额外预留过大的检修空间,日常维护只需要定期检查轴封的泄漏情况、观察油液的污染度即可,不需要复杂的拆解维护。在实际选型应用中,这类元件的转速适配范围较宽,能够匹配不同转速的动力输入,

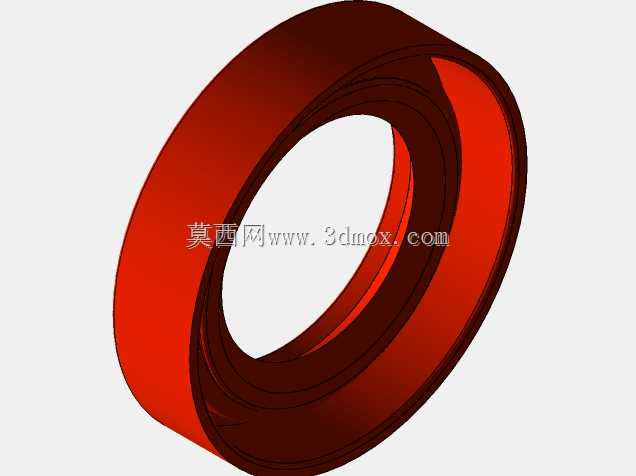

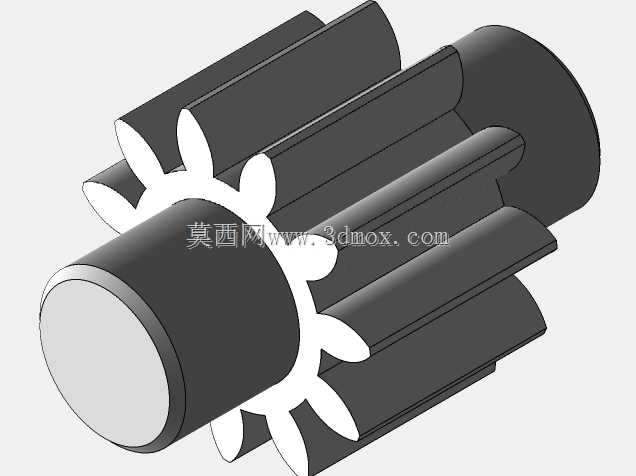

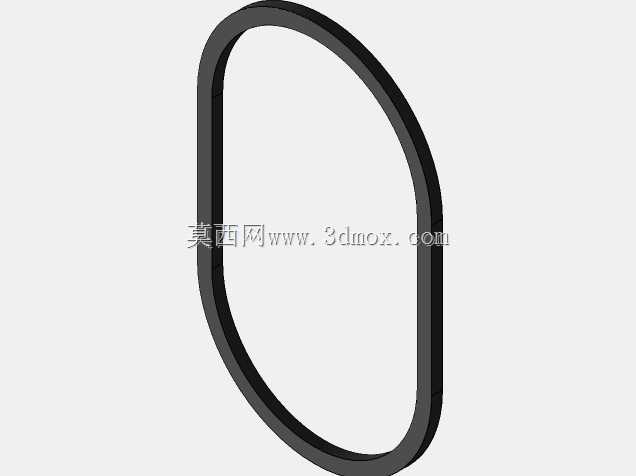

在额定转速下能够输出稳定的流量,压力脉动相比其他形式的液压元件更小,能够降低回路中的液压冲击,延长管路与液压阀件的使用寿命。齿轮副采用了高精度的加工工艺,齿面的粗糙度与形位公差控制严格,啮合时的接触面积均匀,既能够减少运转时的机械噪音,又能够降低齿面的磨损速度,延长元件的无故障运行时间。轴端的密封采用了耐压型旋转密封圈,能够承受回路的背压冲击,避免油液从轴头位置泄漏,同时也能够防止外界的粉尘、水汽进入元件内部,污染液压油、加剧齿轮与轴承的磨损。壳体的流道设计经过优化,吸油口的通径足够大,能够避免吸油过程中出现空穴现象,降低吸油阻力,保证在高转速工况下也能够充分吸油,不会因为吸油不足导致流量输出不稳定、元件气蚀损坏。在三维建模过程中,
这类元件的建模需要重点关注安装法兰的孔位尺寸、输入轴的轴头尺寸与键槽位置、油口的螺纹规格与中心高尺寸,这些尺寸是系统集成时的关键配合尺寸,一旦出现偏差就会导致安装时无法对接,需要额外加工转接件,增加设计与加工成本。同时齿轮副的啮合间隙、轴承的安装位置也是建模时需要注意的细节,这些结构直接影响元件的运转性能,在做虚拟装配与运动仿真时,准确的结构尺寸能够真实模拟元件的运转状态,验证是否存在运动干涉、装配卡滞的问题,为实际的产品设计或者设备选型提供准确的三维数据支撑。在液压站的布局设计中,这类元件可以水平安装也可以垂直安装,只要保证吸油口的位置能够满足液压油的吸入要求即可,灵活的安装形式能够适配不同的设备布局需求,比如在空间紧凑的小型液压设备中,可以将元件直接安装在油箱的上方,吸油管直接插入油箱液面以下,减少管路的长度,降低压力损失。
