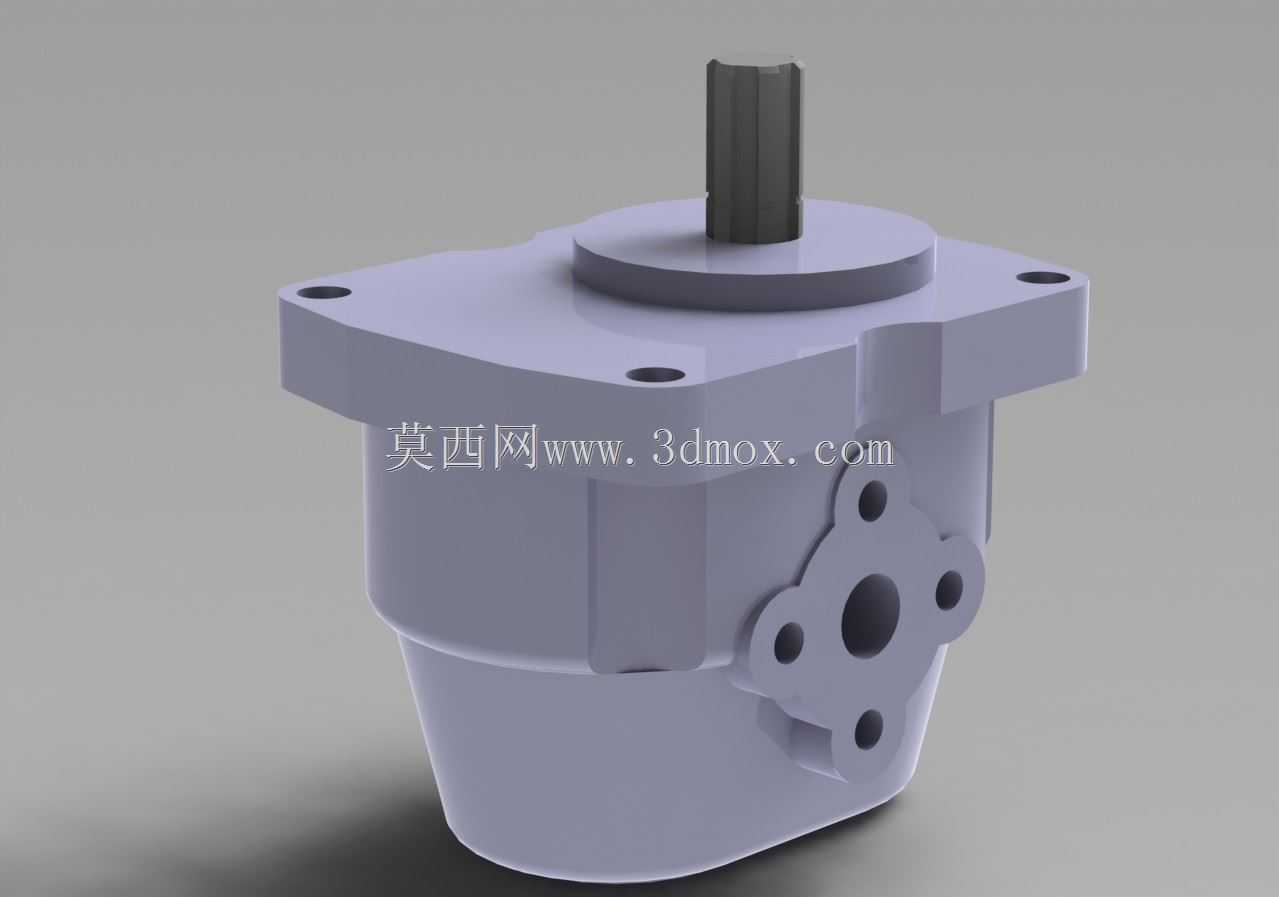

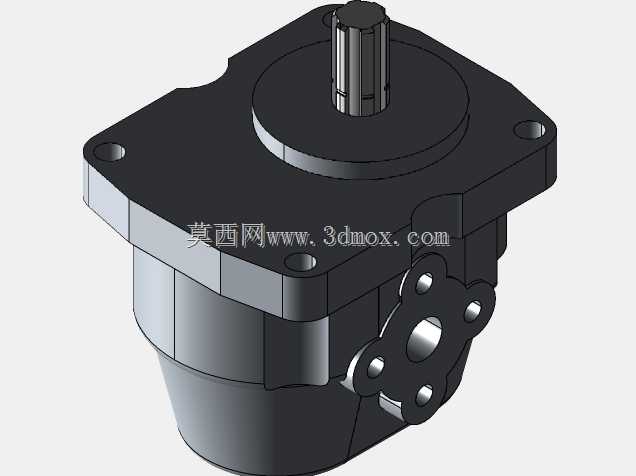

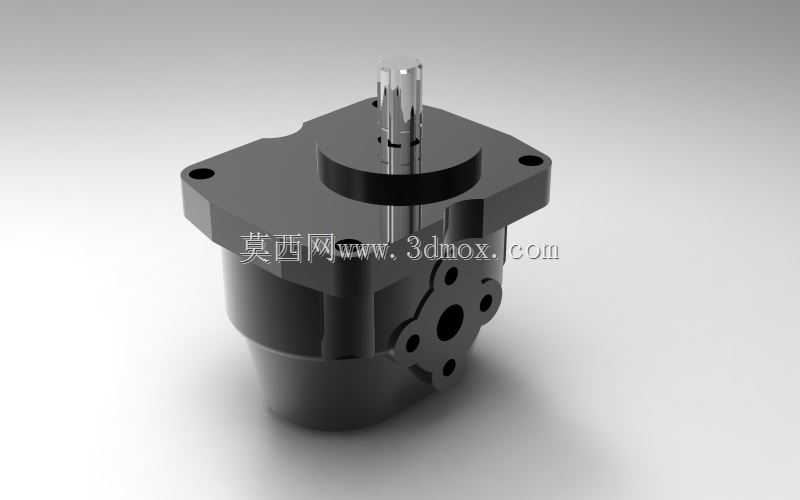

这款齿轮泵的三维建模完全还原了实物的装配逻辑与结构细节,建模过程中优先考虑了液压系统选型时的安装适配需求,所有安装孔位、接口尺寸、轴伸长度都严格按照实物测绘比例还原,没有做夸张的艺术化处理,能直接用于液压站布局的干涉检查、管路走向预演。从实际应用场景来看,这类齿轮泵多用于中小型工程机械的液压动力源,比如小型装载机的转向助力系统、农用机具的液压举升回路、机床设备的夹紧供油单元,也可作为润滑系统的输油泵使用,适配黏度范围10-500mm²/s的矿物液压油,工作转速区间覆盖800-2500r/min,常规额定工作压力能达到16MPa,峰值压力可短时承受20MPa,足够应对多数中低压液压回路的动力需求。
结构设计上采用了经典的三片式壳体结构,前端盖、泵体、后端盖通过四根内六角螺栓紧固,这种结构的优势在于加工工艺性好,泵体的内腔齿轮容纳腔可一次镗削成型,端盖的平面度容易通过磨削保证,能有效控制齿轮端面与端盖之间的轴向间隙,减少内泄漏。进油口采用侧置法兰式连接,四个安装螺孔围绕通油孔均匀分布,通油口径匹配常规通径的液压胶管,进油通道做了圆弧过渡处理,避免油液进入齿轮啮合区时产生紊流和气蚀;出油口与进油口同侧布置,接口尺寸略小于进油口,符合齿轮泵进油口径大于出油口径的设计逻辑,能降低进油阻力,保证吸油充分。
主动轴采用渐开线花键轴伸,这种连接方式相比平键连接能传递更大的扭矩,同时对中性更好,能减少轴运转时的偏磨,轴伸端的密封采用骨架油封加防尘圈的组合结构,能有效防止油液外漏,同时阻挡外界粉尘进入泵腔。内部的一对齿轮采用变位修正的直齿圆柱齿轮,齿顶圆与泵体内腔的径向间隙控制在0.03-0.05mm之间,既保证齿轮运转时不与泵体刮擦,又能减少径向泄漏,提升容积效率;齿轮两端面设置有浮动侧板,侧板背面引入压力油,能在工作时自动补偿齿轮端面的磨损,长期使用也能维持稳定的容积效率,不会因为端面磨损导致压力掉压。
安装边界方面,泵体顶部的法兰安装面设置有四个沉头安装孔,孔位间距符合通用液压泵的安装尺寸标准,可直接适配多数标准液压站的安装支架,不需要额外做转接板;轴伸的伸出长度经过精确核算,安装时不会出现与联轴器顶死或者啮合长度不足的问题,建模时也还原了轴端的倒角,方便装配时联轴器的导入。整个泵体的外形没有多余的突出结构,所有棱边都做了R2-R3的工艺倒角,既符合铸件的拔模工艺要求,也能避免安装时划伤操作人员,壳体的壁厚经过强度校核,在额定工作压力下不会出现变形,能保证齿轮啮合间隙的稳定。
建模过程中对所有配合面都做了公差标注的预留,比如端盖与泵体的结合面平面度、轴承孔的同轴度、轴与轴承的配合公差,都按照实际加工的精度要求做了建模处理,导出的模型可直接用于工程图的生成,也能导入有限元分析软件做壳体的强度校核、流道的流体仿真分析。对于做液压系统设计的工程师来说,这个模型可以直接嵌入到整体设备的三维装配中,提前核对泵与原动机、油箱、阀组的空间位置,避免实际装配时出现管路干涉、安装空间不足的问题;对于做液压元件教学或者维修培训的场景,这个模型可以拆分展示内部的齿轮、侧板、密封件、轴承等零件,清晰展示齿轮泵的工作原理,即主动齿轮带动从动齿轮旋转时,吸油腔的轮齿脱开啮合形成真空吸油,油液被齿轮齿槽携带到压油腔,轮齿进入啮合时将油液压出,整个过程的结构逻辑在模型中都能直观体现。
