四旋翼消费级航拍飞行器结构设计方案

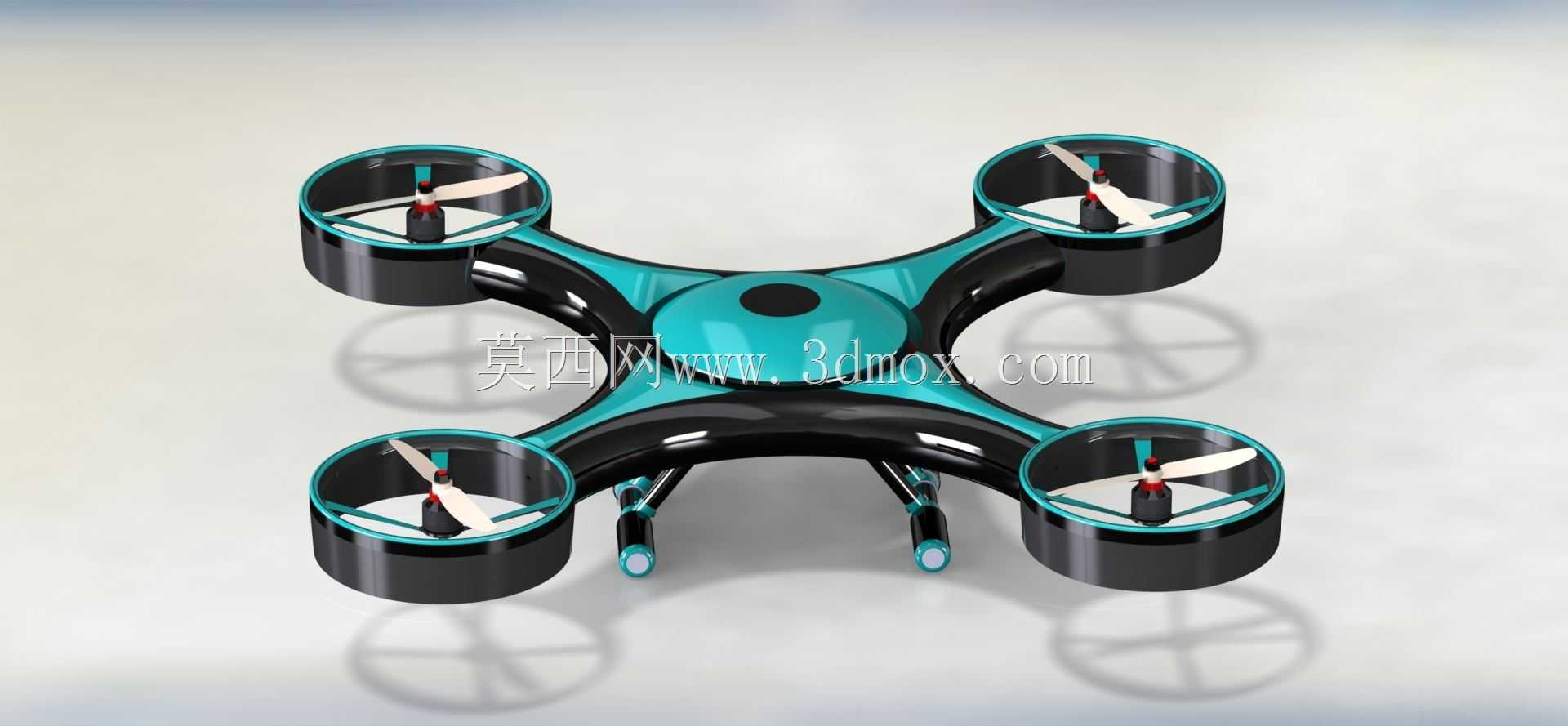

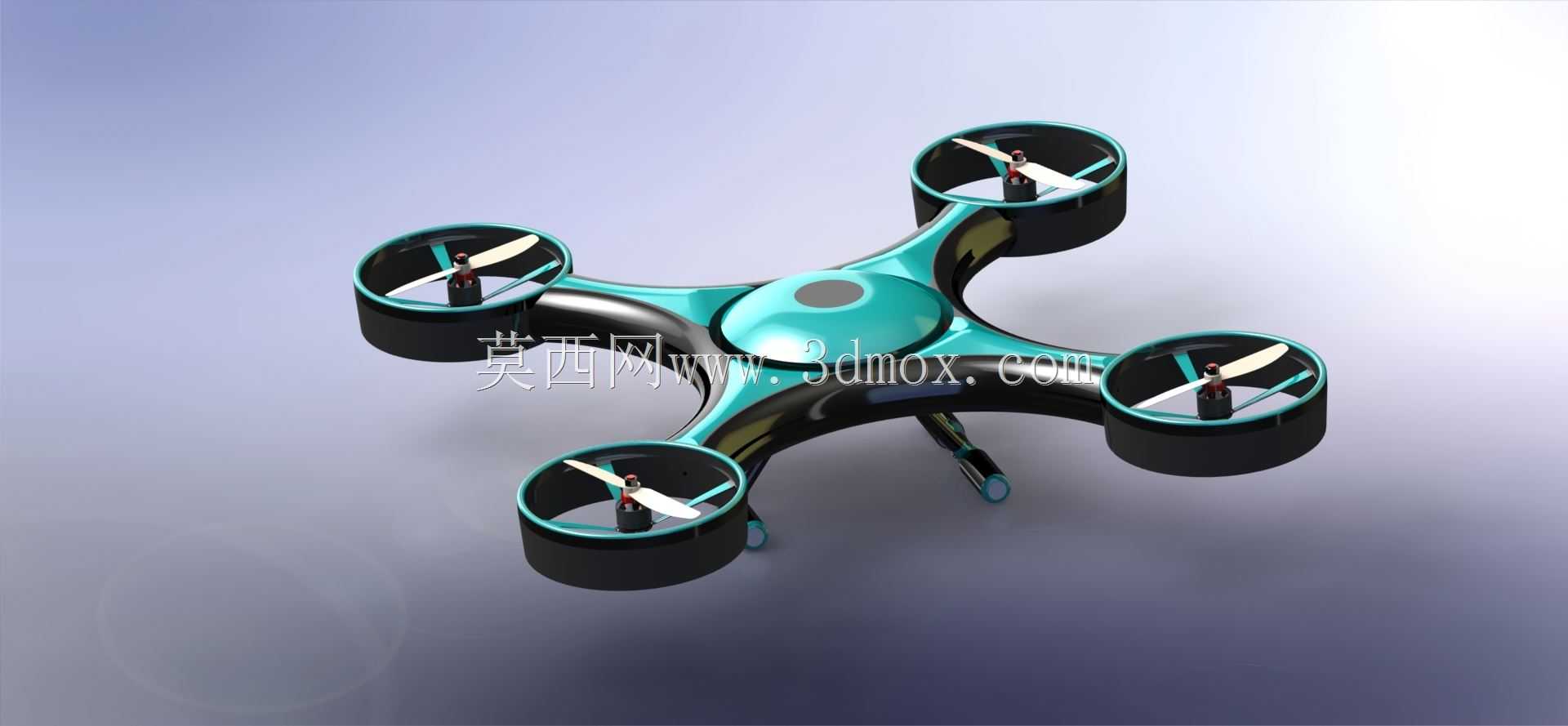

　　这套四旋翼飞行器的结构设计，首先围绕低空近景作业的实际场景展开，日常可覆盖园区巡检、户外航拍素材采集、小型活动空中机位布设、轻量载荷短途投送这类常见需求，区别于工业级大载重植保机型，整体定位偏向便携灵活的民用消费级场景，对起降场地要求极低，平整硬质地面甚至硬质平面都可完成起降，不需要专用起降台配套。从结构布局来看，采用经典X型四旋翼排布，四个旋翼支臂从中心主机舱一体向外延伸，这种布局的优势在于动力输出对称，飞控算法调校难度低，姿态调整时四个电机的动力差分配更线性，不会出现单臂负载过大的应力集中问题。中心主机舱为圆润弧面造型，上表面预留的圆形安装位可直接放置飞控主控板、GPS模块与电池仓，舱体内部做了分层筋位设计，上层放置电子调速器与信号接收模块，下层为电池安装槽，电池采用滑入式卡扣固定，不需要额外绑带辅助，更换电池时单手即可完成操作，适配户外快速换电的作业需求。旋翼部分采用涵道式防护设计，每个旋翼外围都有环形防护圈，防护圈与支臂为一体化结构，一方面可以避免旋翼在低空飞行时剐蹭树枝、墙面等障碍物，降低炸机概率，另一方面涵道结构可以优化旋翼下洗气流的流向，提升悬停状态下的气流效率，减少动力损耗。每个旋翼支臂末端下方都设计了短小的柱状起落架，起落架底部做了圆弧缓冲处理，降落时可以抵消部分落地冲击，同时起落架高度刚好让机身底部与地面留出足够间隙，避免下置的云台或者载荷直接接触地面造成剐蹭，起落架与支臂采用插接式连接，

　　维护时可以单独更换受损的起落架部件，不需要更换整个支臂，降低后期维护成本。尺寸设计上，旋翼支臂展开后整机对角轴距控制在350毫米级别，涵道外圈最大直径为90毫米，整机不含电池的空载重量控制在320克左右，这个尺寸区间刚好兼顾便携性与抗风性能，日常收纳时不需要折叠支臂，普通双肩包的侧袋就可以放置，户外携带无负担；同时350毫米轴距带来的动力冗余，可以在三级风环境下保持稳定悬停，不会出现明显的姿态漂移，满足近景航拍的画面稳定性要求。安装边界方面，中心舱上表面的模块安装位直径为45毫米，深度12毫米，可以兼容市面上主流的迷你飞控与GPS集成模块，电池仓的内部尺寸为100毫米×35毫米×25毫米，可以适配2S到3S的轻量化锂聚合物电池，

　　供电接口预留标准XT30插头位，不需要额外改线即可完成接线。旋翼电机安装位采用标准16毫米孔距设计，可以适配市面上绝大多数2204、2205级别的无刷电机，电机安装座下方预留3毫米的走线槽，电调的连接线可以直接从支臂内部的走线腔走到中心舱，不会出现线材外露的问题，既减少飞行时的风阻，也避免线材被旋翼打到造成故障。涵道防护圈的内壁与旋翼桨尖的间隙控制在5毫米，这个间隙既不会让桨尖剐蹭涵道内壁，也能最大化涵道的气流增益效果，桨叶采用5045三叶桨设计，在保证拉力足够的前提下，转动噪音比两叶桨更低，适合居民区附近的航拍作业，减少噪音扰民问题。机身整体材质采用ABS工程塑料注塑成型的设计思路，支臂与中心舱的连接位置做了2毫米的加厚处理，内部加设十字加强筋，在跌落时可以分散冲击力，避免支臂从根部断裂；涵道圈的壁厚控制在1.5毫米，在保证结构强度的前提下尽可能减轻重量，提升整机的续航表现。飞控安装位下方设计了减震球安装孔位，可以搭配四个硅胶减震球固定飞控板，过滤电机转动带来的高频震动，避免飞控的加速度计出现数据漂移，提升飞行姿态的稳定性。机身前部预留了19毫米宽度的摄像头安装位，可以适配迷你FPV摄像头或者轻量化运动相机，安装位带有角度调节卡槽，可以根据拍摄需求调整摄像头的俯仰角度，不需要额外加装云台即可完成固定角度的航拍作业，如果需要增稳拍摄，也可以在机身底部的预留孔位加装轻量化两轴云台，孔位采用标准M2螺丝孔，兼容市面上多数迷你云台的安装尺寸。

　　从实际使用的角度出发，整机的重心设计严格落在中心舱的几何中心位置，电池安装位刚好位于重心点下方，安装电池后不会出现重心偏移的问题，飞行时不需要额外调整配重，降低飞控的调校工作量。每个电机的电调安装位都设计在支臂靠近中心舱的位置，一方面缩短电调到电机的接线长度，减少电力损耗，另一方面中心舱位置的震动比电机端更小，可以延长电调的使用寿命。整机没有设计可折叠结构，是因为折叠结构会带来连接位的间隙问题，长期使用后容易出现支臂松动，影响飞行精度，一体化支臂的结构刚性更好，飞行时的姿态响应更跟手，适合对飞行稳定性有要求的作业场景。另外，机身顶部预留了状态指示灯的安装孔，飞行时可以通过指示灯的颜色判断飞控的锁定状态、电池电压情况，方便操作人员在地面快速判断飞行器的工作状态，不需要连接地面站即可排查基础故障。
