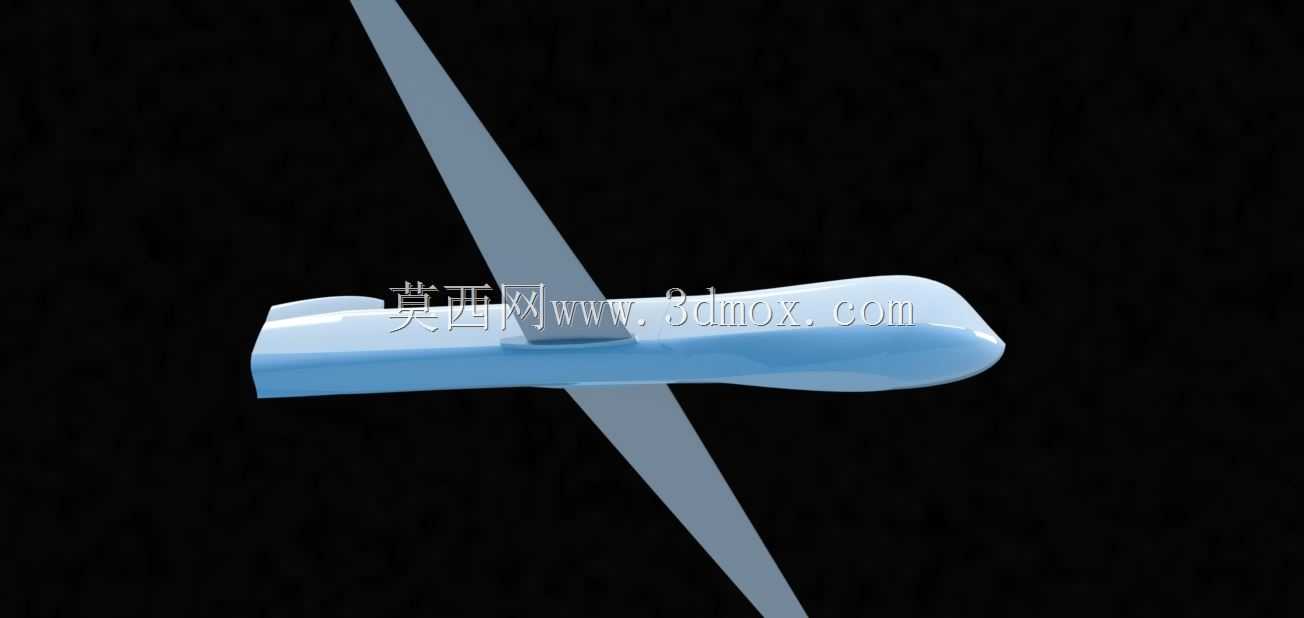

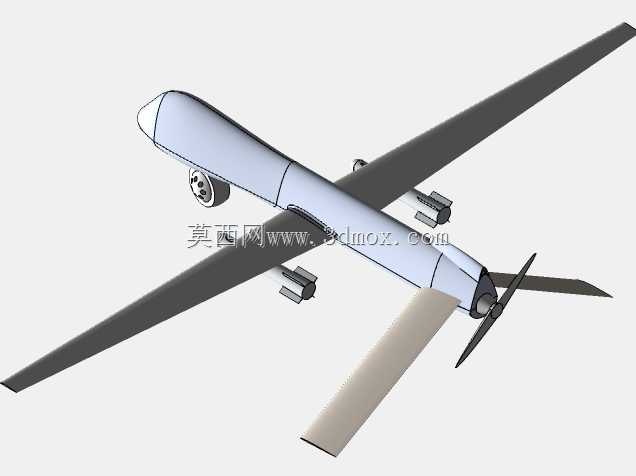

固定翼长航时侦察无人机整机结构设计

　　该固定翼无人机结构方案，核心面向低空战术侦察、边境巡逻、地理测绘、灾情巡查等长航时作业场景设计，区别于多旋翼无人机的垂直起降特性，该机型采用大展弦比平直翼搭配常规尾推式动力布局，核心优势在于巡航阶段升阻比更高，同等动力配置下续航时长可达到同量级多旋翼机型的4-6倍，能够覆盖半径百公里级的作业区域，无需频繁起降更换能源。

　　从实际作业用途出发，机身头部预留了标准化的任务载荷舱空间，可根据作业需求更换可见光摄像模块、红外热成像模块、多光谱测绘模块或者小型大气采样装置，载荷舱采用快拆式卡扣固定结构，无需拆解机身主体结构即可完成载荷更换，适配外场无复杂工装条件下的快速转场作业需求。机身中段为核心设备舱，用于布置飞控系统、能源模块、数据传输电台，舱段内部设计有纵横交错的加强筋结构，同时预留了标准的设备安装孔位，不同规格的飞控板、电池组均可通过扎带或者微型压块固定，避免飞行过程中设备移位影响整机重心平衡。

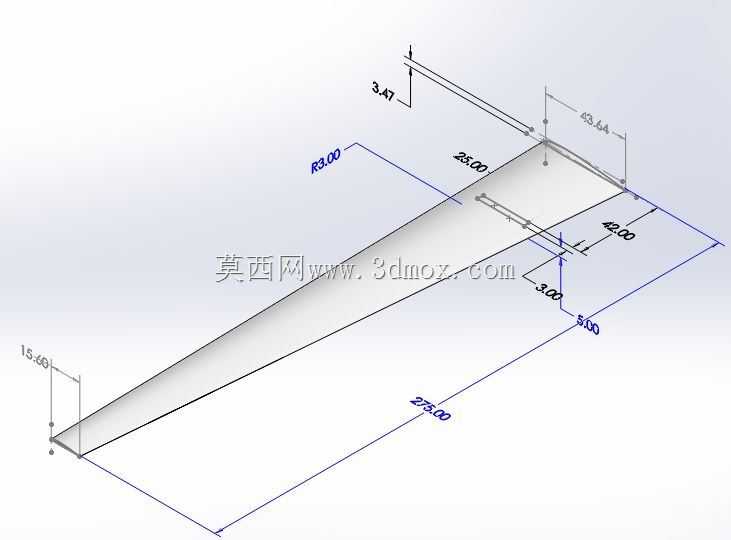

　　设计过程中优先考虑了气动效率与结构强度的平衡，机翼采用相对厚度12%的低速翼型，在低速巡航状态下能够提供足够的升力系数，同时失速迎角更大，低空低速飞行时的操控安全性更高。机翼与机身采用插接式连接结构，机翼根部设计有定位销与锁紧卡扣，外场运输时可快速拆解机翼，减小整机收纳尺寸，收纳后可放入常规的硬质便携运输箱，无需大型转运设备即可完成山地、丛林等复杂地形的作业部署。尾翼部分采用常规的平尾加垂尾布局，平尾负责纵向俯仰姿态控制，垂尾负责航向稳定，操纵舵面的舵角预留了标准化的连杆安装位，可适配市面上绝大多数的微型舵机安装，无需额外定制舵机支架。

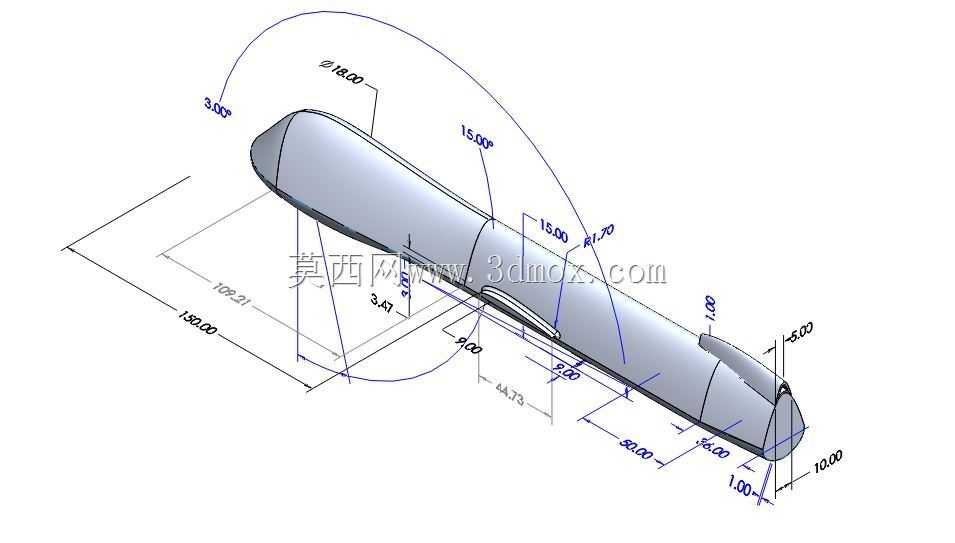

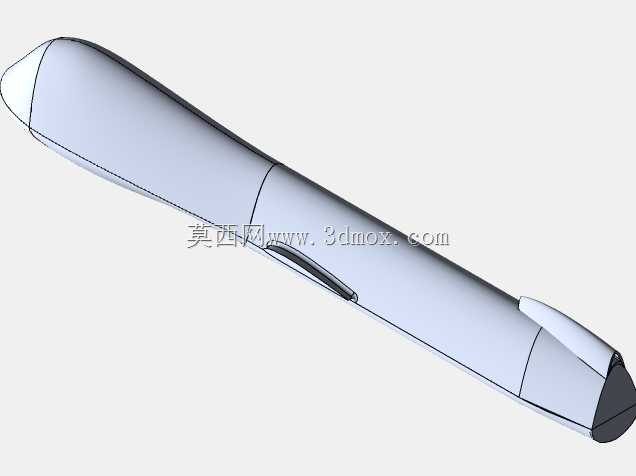

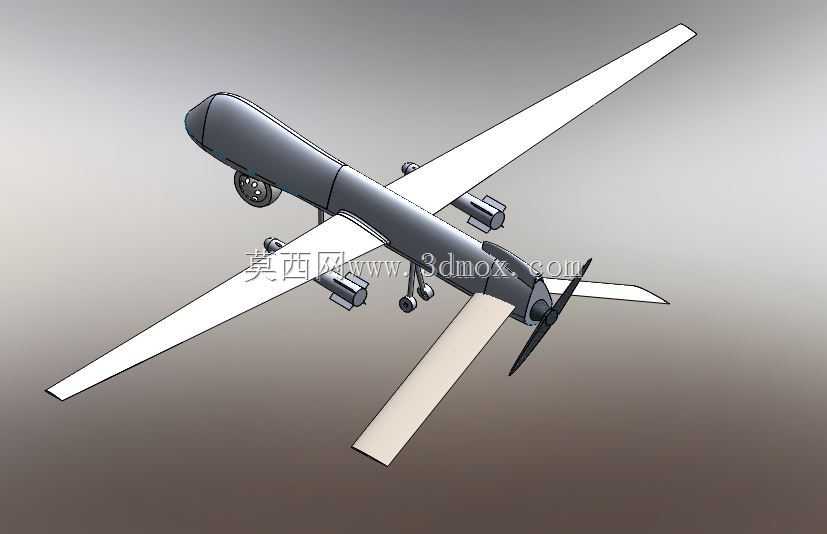

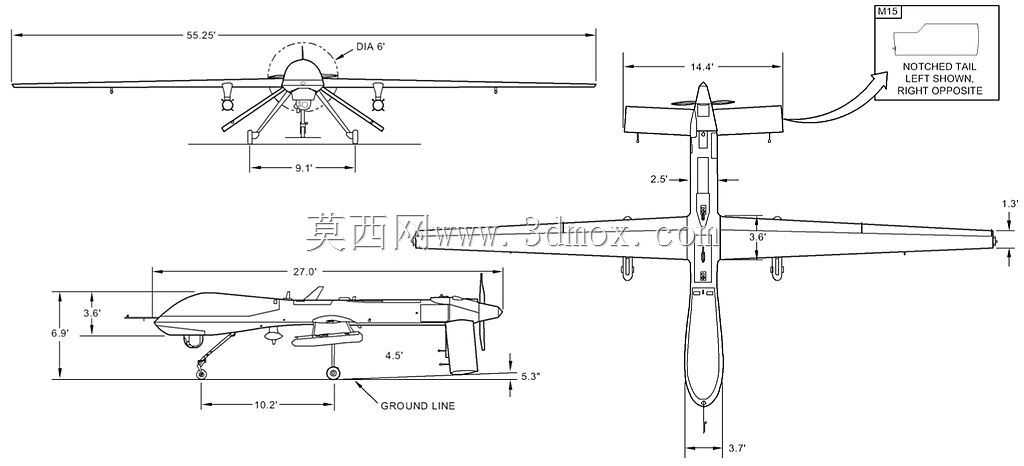

　　整机外形尺寸按照全尺寸原型比例设计，机身总长度与翼展的比例控制在1:5.8，该比例下整机的航向稳定性与俯仰操纵性能够达到较好的匹配，巡航阶段无需频繁修正舵面即可保持平直飞行状态，能够有效降低飞控系统的运算负荷，同时减少舵机的频繁动作带来的能源消耗。机身截面采用类椭圆形修形设计，相比矩形截面能够有效降低飞行过程中的压差阻力，同时机身内部的可用容积更大，能够容纳更大容量的能源模块，进一步提升续航能力。安装边界方面，机身下部设计有可收放式的任务载荷挂点，挂点的承载能力按照最大2kg的载荷重量设计，挂点与机身主承力结构直接连接，避免载荷重量直接作用在机身蒙皮上导致结构变形，当不需要挂载外部载荷时，挂点可收纳入机身内部，保持机身外形的气动完整性，减少额外的阻力增量。

　　结构选材层面，主承力骨架推荐采用碳纤维层压板加工，机翼蒙皮可采用轻木加热缩膜的结构形式，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷占比。机翼前缘设计有可更换的防撞条，当低空飞行遇到小型障碍物碰撞时，防撞条可优先吸收冲击能量，避免机翼主体结构受损，外场作业时仅需更换防撞条即可快速恢复作业能力。起落架部分采用后三点式滑橇结构，相比轮式起落架结构重量更轻，同时能够适应草地、土坡、砂石路面等多种不平整起降场地，滑橇与机身之间采用弹性阻尼结构连接，降落时能够吸收大部分冲击载荷，避免机身内部的精密电子设备受到过大的冲击振动。

　　整机的重心设计范围控制在机翼平均气动弦长的30%-35%区间内，该重心范围内飞行器的纵向静稳定性处于最优区间，既不会因为重心过于靠前导致平飞时需要持续打升降舵配平增加阻力，也不会因为重心过于靠后导致飞行姿态过于敏感，增加操控难度。设备舱内的电池安装位设计有前后调节余量，可根据实际搭载的任务载荷重量调整电池位置，快速将整机重心调整到最优范围内，无需额外增加配重块，避免无效重量占用载荷配额。
