双盘位2.5寸转3.5寸内置硬盘抽取盒

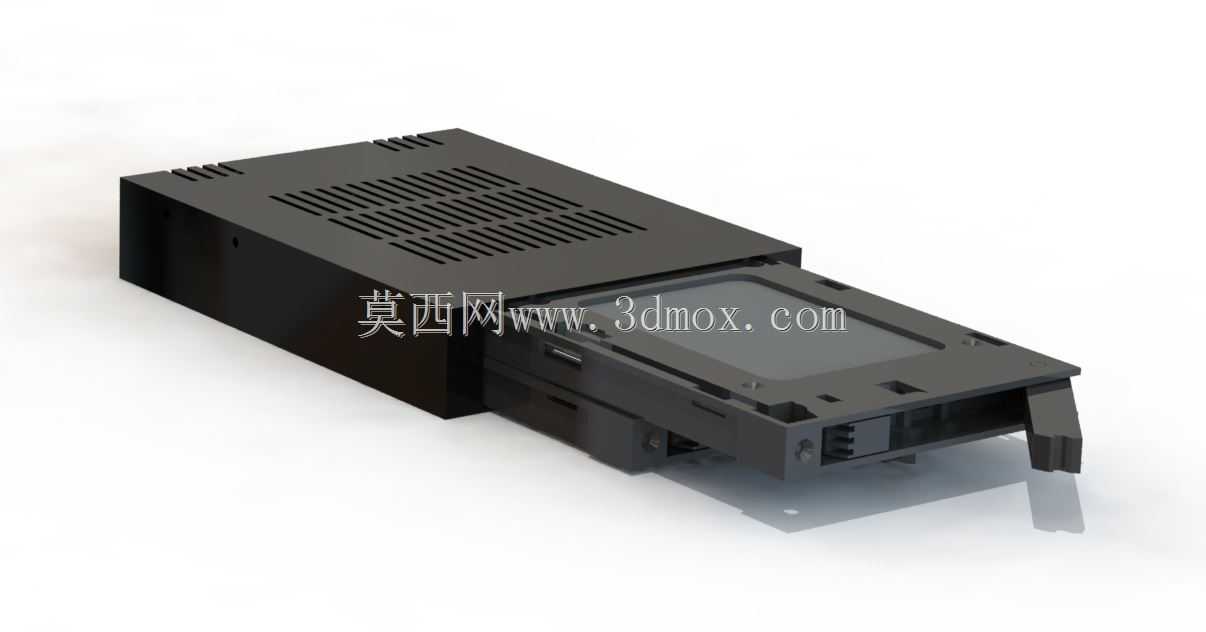

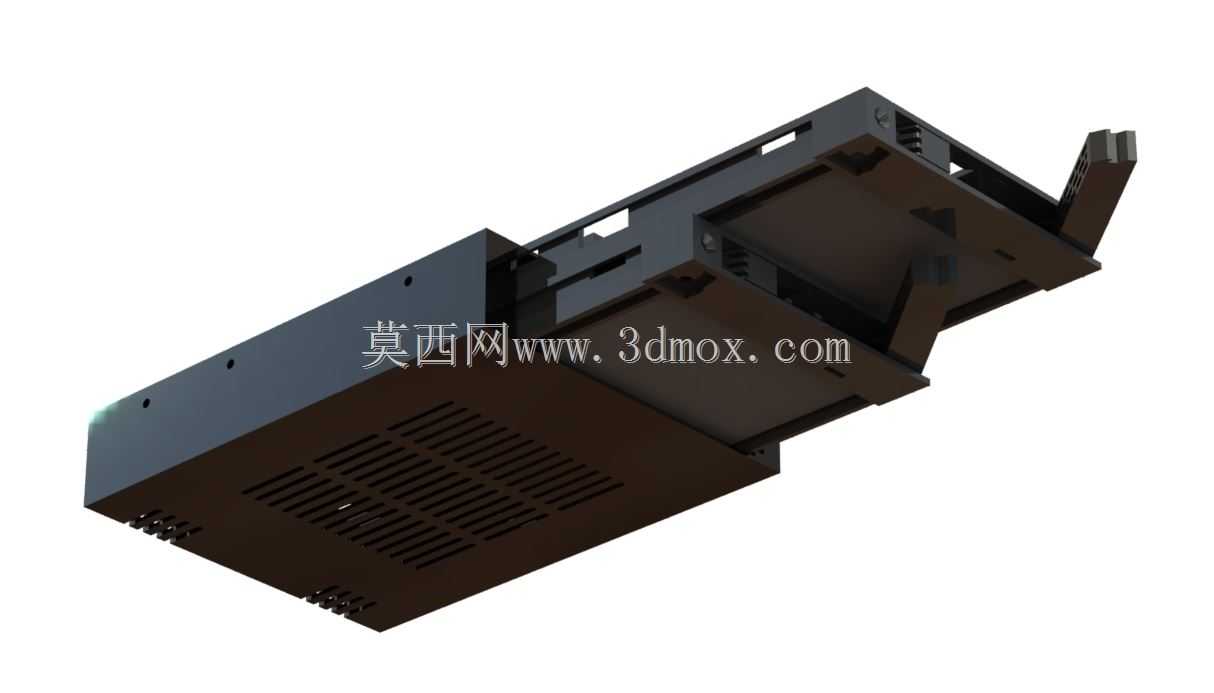

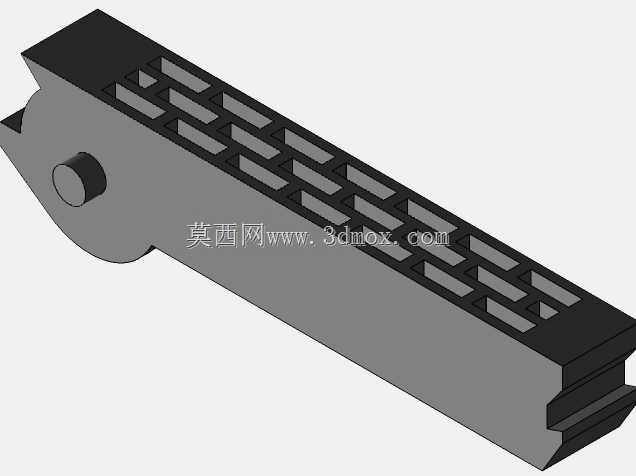

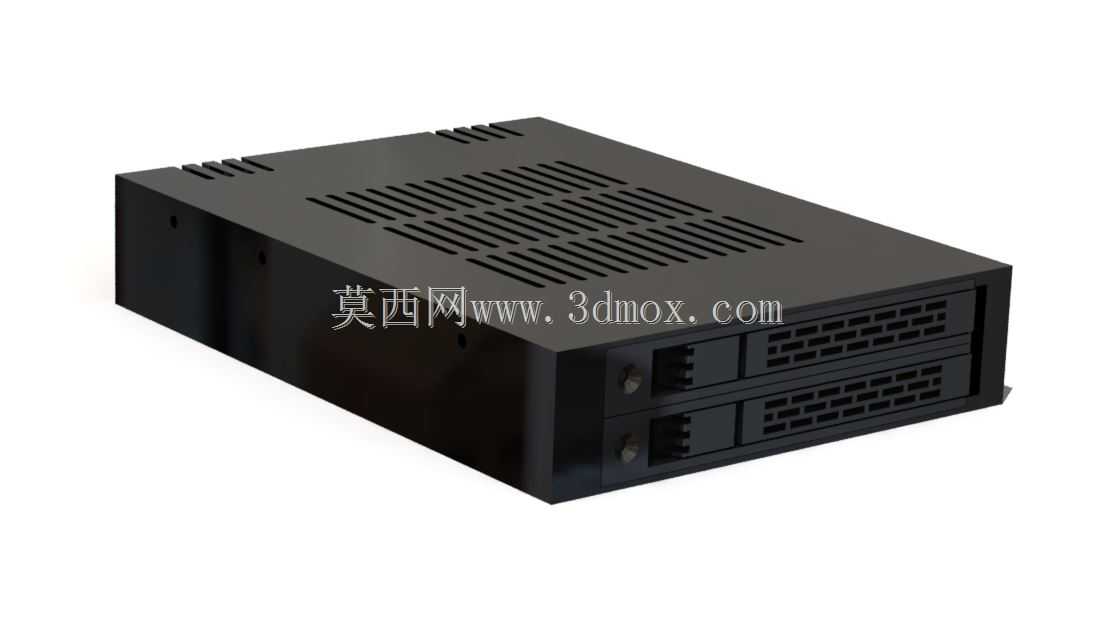

　　在小型化SFF工控机、紧凑型工作站、桌面存储服务器这类对内部空间利用率要求极高的设备里，存储扩展一直是结构设计阶段需要反复权衡的环节——传统3.5寸硬盘位如果仅安装单块3.5寸机械盘，对于需要多块固态做系统盘、缓存盘的场景来说空间浪费明显，而直接将2.5寸硬盘用螺丝固定在机箱内部，后期维护更换需要拆开机箱拧动多颗螺丝，运维效率极低。这款双盘位硬盘抽取装置的设计，正是瞄准了这类存量3.5寸软驱位/硬盘位的空间复用需求，将两个2.5寸SSD或HDD的安装位整合进标准3.5寸设备的安装边界内，不需要额外改动机箱原有开孔位，就能实现单3.5寸位的存储容量翻倍。从实际安装适配来看，整个装置的外轮廓尺寸完全匹配标准3.5寸内置驱动器的安装孔位，侧边预留的固定螺孔位置与常规3.5寸软驱、硬盘的安装孔位完全对齐，结构工程师在做机箱内部布局时，不需要重新计算安装点位，直接替换原有3.5寸设备的安装位置即可，不会和周边的主板供电线、SATA数据线、机箱风道结构产生干涉。装置正面的两个独立仓位各自带锁止结构，插入硬盘时不需要额外工具，顺着仓位导轨推入到位后锁扣会自动卡合，避免设备运输、运行过程中因为震动出现硬盘松脱的情况；抽出硬盘时只需要拨动仓位前端的解锁卡扣，托架就会自动弹出一段距离，直接抽出即可完成硬盘更换，整个过程不需要拆开机箱侧盖，也不需要拧动任何固定螺丝，对于需要频繁更换存储介质的测试工位、数据备份设备来说，能大幅减少运维操作的时间成本。从结构设计细节来看，

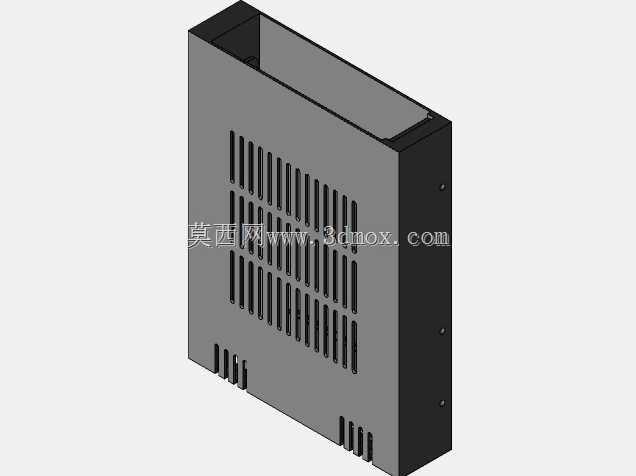

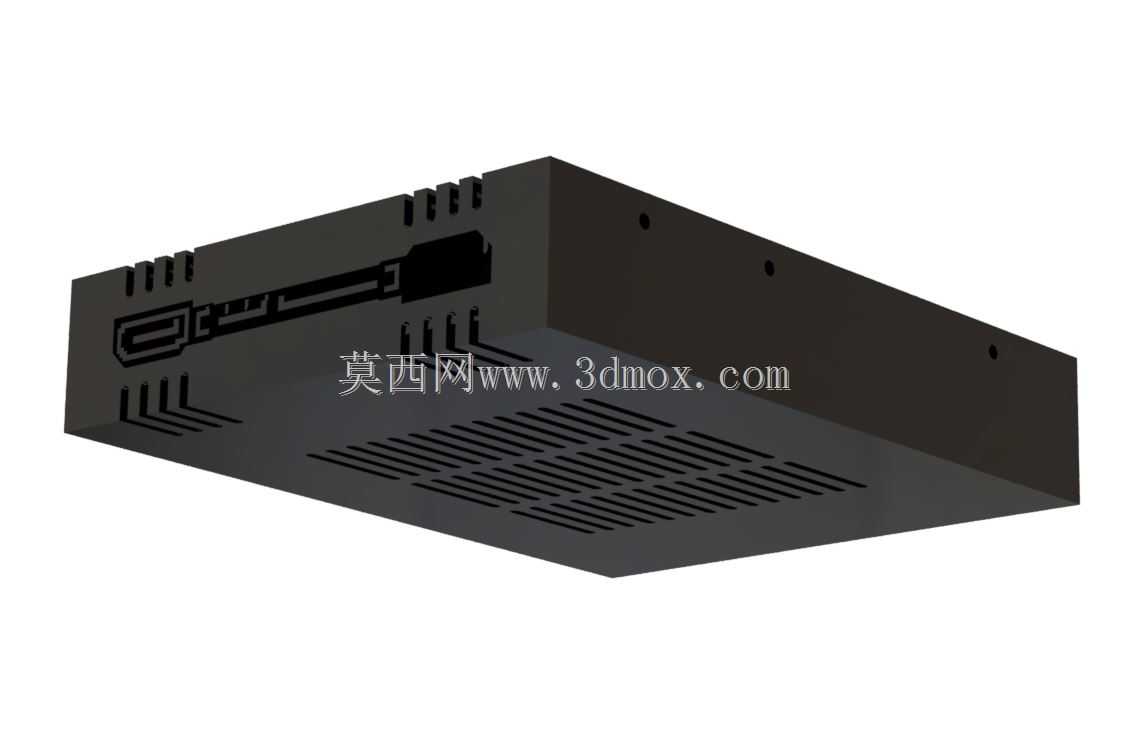

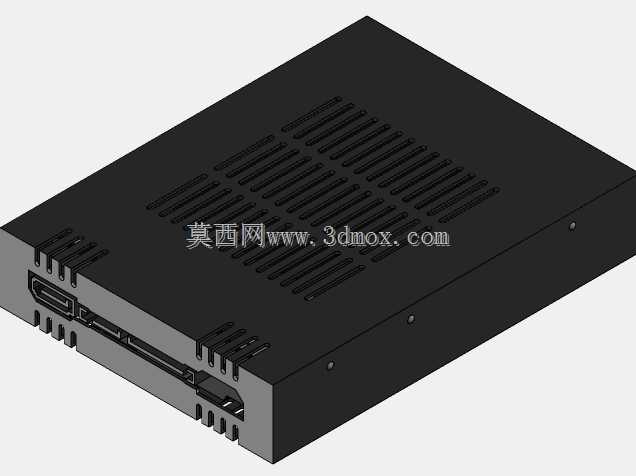

　　装置外壳采用一体冲压的金属壳体，顶面开有阵列式通风散热槽，两个仓位之间预留了足够的空气流通间隙，硬盘运行时产生的热量可以通过壳体的金属材质快速传导，再配合顶面的通风槽形成自然对流散热，不需要额外加装散热风扇就能满足常规SSD和低转速HDD的散热需求，避免了风扇带来的额外噪音和故障点。仓位内部的导轨做了限位导向设计，硬盘插入时会自动对准尾部的SATA数据与供电接口，不会出现插歪导致接口针脚弯折的问题，接口位置的公差控制在0.2mm以内，保证硬盘多次插拔后依然能保持可靠的接触性能。前端面板的每个仓位都预留了状态指示灯的透光位，硬盘通电和读写时的状态可以直接在机箱前面板观察到，不需要打开机箱就能判断硬盘的运行状态。在实际选型应用中，

　　这类抽取装置常被用在紧凑型工业控制主机的存储扩展上——这类设备通常内部空间紧凑，没有多余的2.5寸硬盘安装位，利用闲置的3.5寸安装位加装该装置，就可以在不增加设备外部尺寸的前提下，额外扩展两块2.5寸存储介质，一块做系统盘一块做数据备份盘，满足工业场景下数据本地存储的可靠性要求；在桌面级DIY存储设备里，这类装置也常被用来搭建多盘位的小型NAS，利用普通ATX机箱闲置的3.5寸仓位扩展更多硬盘位，不需要额外购置专用的多盘位机箱，就能实现小体积下的多盘存储配置。做三维建模时需要重点关注几个配合尺寸的公差：一是整体外轮廓与机箱3.5寸位的安装间隙，单边预留0.3mm的安装余量，保证装置可以顺利推入机箱仓位，同时不会出现过大的旷量；

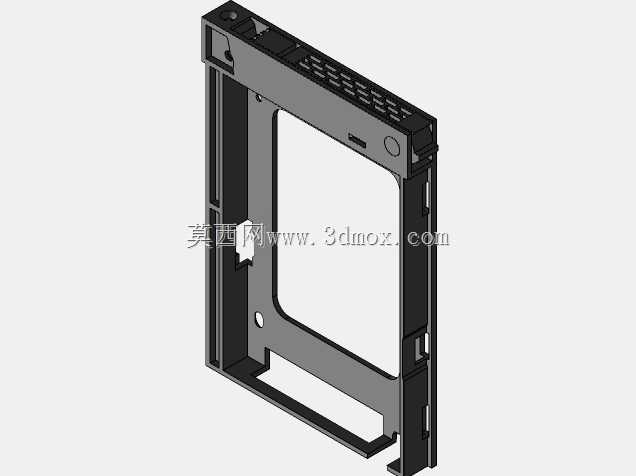

　　二是内部硬盘托架的导轨尺寸，要匹配标准2.5寸硬盘的9.5mm和7mm两种厚度规格，托架内部的弹性压片可以兼容两种厚度的硬盘，不需要额外调整结构；三是尾部接口的安装位置，要保证硬盘推入到位后，SATA接口的插入深度符合规范，既不能插不到位导致接触不良，也不能插入过深顶坏硬盘的接口PCB。外壳的散热槽开孔尺寸也经过反复验证，开槽宽度控制在3mm以内，既保证足够的通风面积，又不会因为开孔过大降低壳体的结构强度，同时避免异物从开孔处掉入装置内部造成硬盘短路。整个装置的结构没有多余的复杂零件，所有部件都采用冲压和注塑工艺成型，量产时的装配工序简单，只需要将内部的导轨、接口板、锁止机构依次固定在外壳内即可，生产良率和装配效率都能得到很好的控制。
