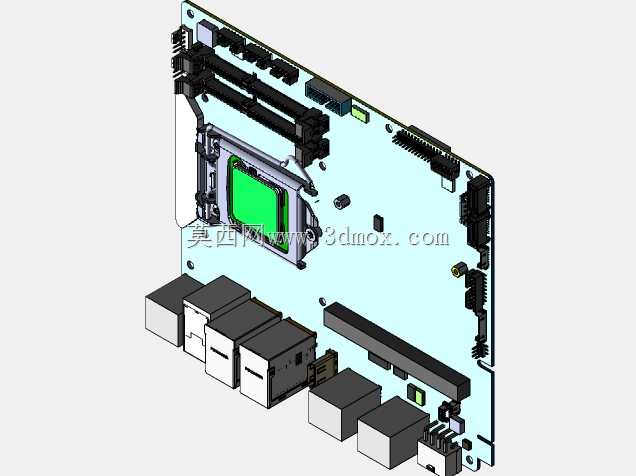

凌华AMSTX-CFP12-Q370工业主板结构设计

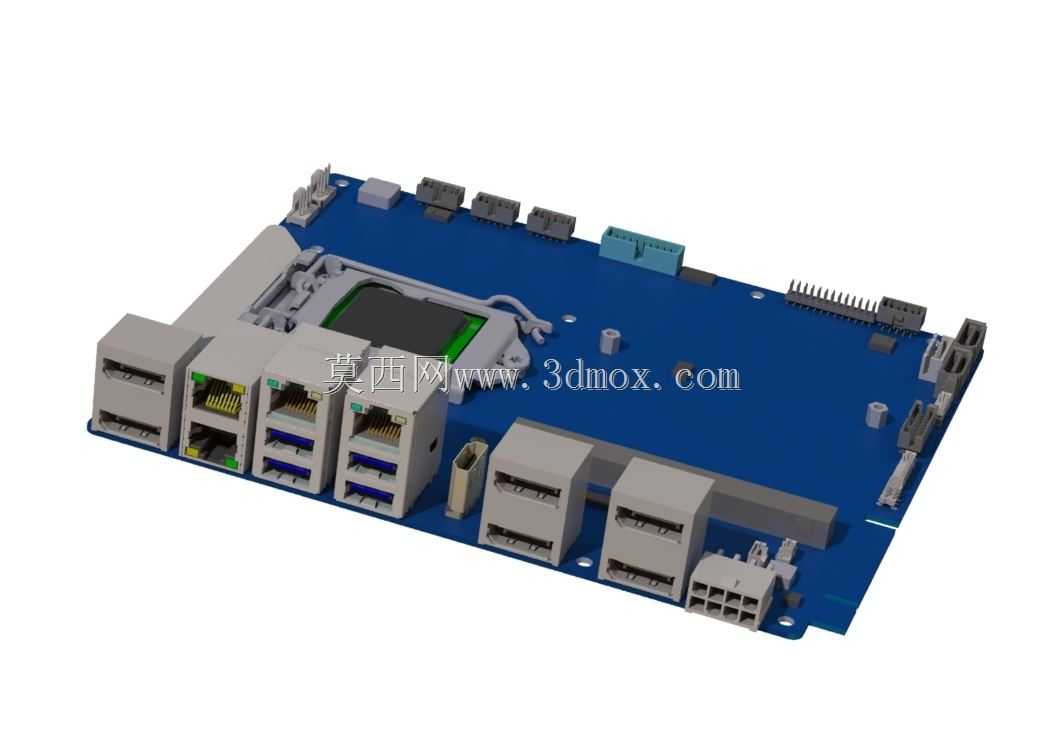

　　这款工业级主板的结构设计，首先围绕工业控制场景的高可靠性需求展开，区别于消费级主板的布局逻辑，所有接口均集中布置在板卡单侧边缘，适配工业机箱的前置走线与快装需求，避免多方向走线带来的线缆拉扯、积灰隐患。板载的多组RJ45网口、USB3.0接口、显示输出接口均采用加固式焊盘设计，每一个接口的固定引脚都额外增加了焊盘敷铜面积，应对工业场景下频繁插拔带来的机械应力，避免长期使用后出现接口虚焊、脱落的问题。

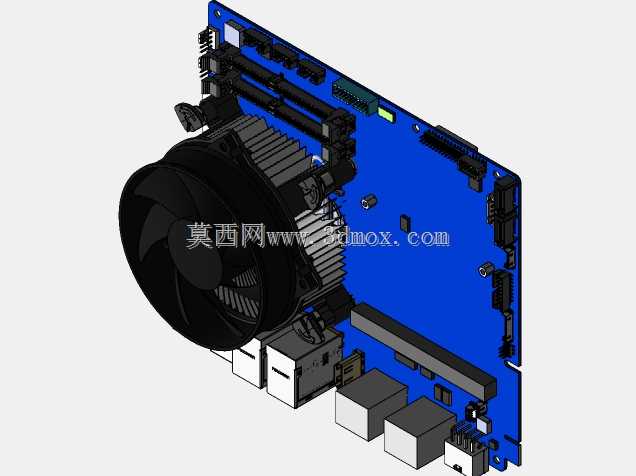

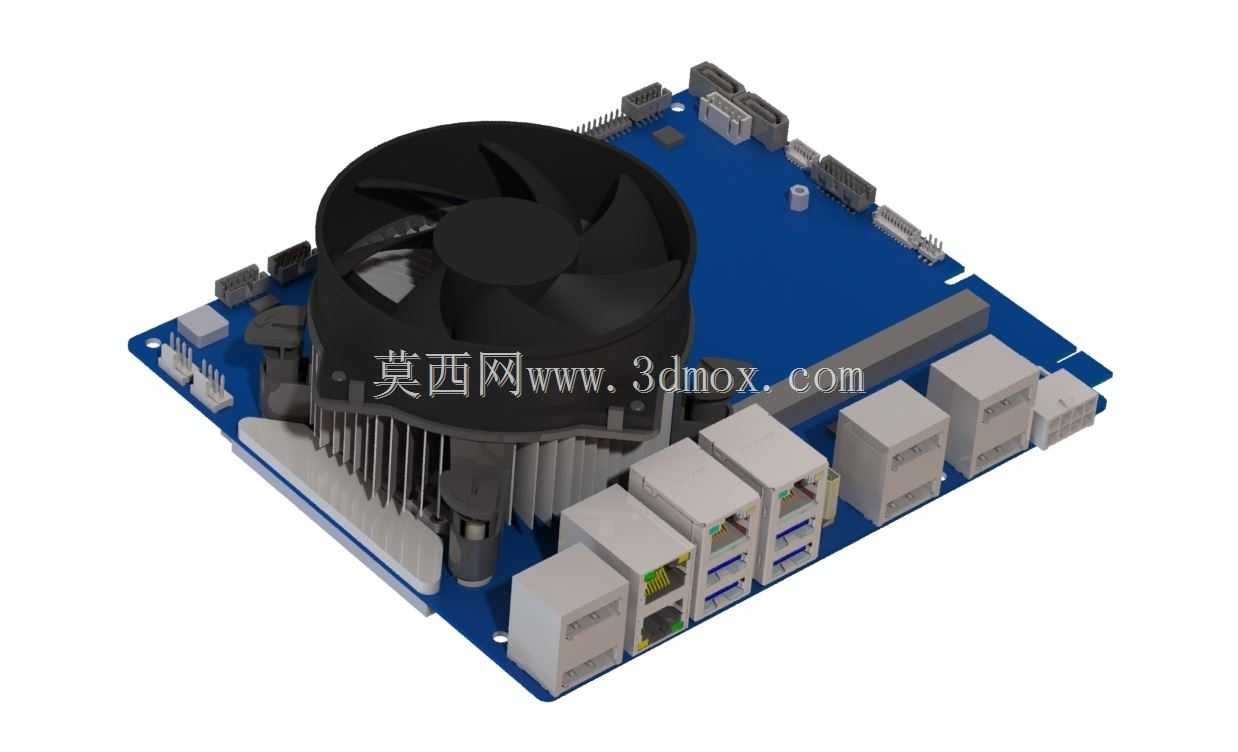

　　散热模组的设计是这款主板结构设计的核心重点，不同于消费级主板CPU散热的后置布局，这款主板的散热风扇与鳍片模组采用居中偏置的安装位置，既避开了周边内存插槽、扩展接口的安装干涉，又能在机箱内部形成定向风道，气流从板卡前端接口侧吸入，经过CPU供电模组、芯片组、内存区域后从另一侧排出，兼顾核心发热元件与周边功率器件的散热需求。散热鳍片采用铝挤型一体成型结构，底部与CPU核心接触的位置做了0.02mm平面度公差控制，保证导热介质填充均匀，减少接触热阻；风扇采用四角减震胶钉固定，避免工业场景下的设备共振带来的风扇异响、固定松动问题，风扇供电接口直接布置在散热模组旁侧，缩短走线长度，避免线缆干扰周边元件。

　　PCB板的安装孔位完全遵循工业主板的安装规范，六个固定孔位均布置在板卡边缘应力均匀的位置，每个孔位都做了金属化接地处理，安装时配合铜柱可实现整板的可靠接地，降低工业现场电磁干扰对板卡运行稳定性的影响。板载的电容、电阻等贴片元件全部采用工业级宽温型号的布局预留，元件排布避开了安装孔位的应力集中区域，避免螺丝锁紧时的PCB形变导致元件虚焊。内存插槽采用立式加固设计，插槽两端的卡扣做了加厚处理，适配工业场景下可能存在的振动工况，防止内存松脱。

　　从安装边界来看，这款主板的整体外轮廓尺寸适配Mini-ITX规格的工业机箱，板卡边缘到最高元件（散热风扇顶部）的高度差控制在35mm以内，适配薄型工业机箱的内部空间要求，不会出现盖合机箱侧板时与散热模组干涉的问题。所有接口的伸出长度都做了统一公差控制，接口端面与机箱挡板的贴合间隙控制在0.5mm以内，既满足EMC电磁屏蔽的要求，又避免接口突出挡板过多导致外接设备插接时受力不均。板卡上的扩展插槽位置预留了足够的插拔操作空间，周边30mm范围内没有布置过高的元件，方便扩展卡的安装与拆卸。

　　供电模块的布局集中在散热模组的侧方，功率MOS管全部贴合在辅助散热片上，供电走线采用宽敷铜设计，大电流路径上做了开窗加锡处理，提升载流能力，满足工业场景下7*24小时不间断运行的供电稳定性需求。板载的存储接口采用卧式布置，接口朝向板卡内侧，避免固态硬盘安装后超出板卡轮廓，与机箱结构产生干涉。整个板卡的元件排布遵循信号完整性原则，高速信号走线区域避开了电源模块的干扰源，模拟信号与数字信号区域做了清晰的分隔接地处理，减少信号串扰，保证工业控制场景下数据传输的稳定性。
