带安装法兰方形传感器防护壳体结构

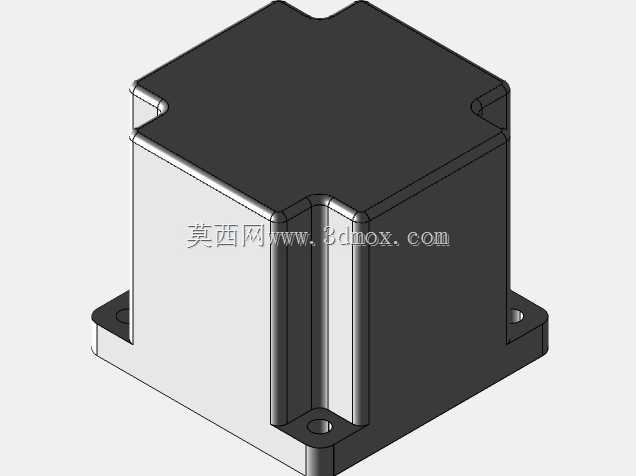

　　这款方形带安装法兰的壳体结构，主要面向工业现场各类传感检测元件的封装防护需求，在自动化产线、设备状态监测、工业环境参数采集场景中应用广泛。从实际使用场景来看，这类壳体需要适配车间多粉尘、少量切削液飞溅、常规温变的工业环境，因此结构设计上首先考虑了安装便捷性与防护可靠性的平衡。底部延伸出的带安装孔法兰边，是现场安装的核心定位结构，四个安装孔分别布置在法兰的四个角位，孔位做了沉台设计，安装时螺钉头可以完全沉入沉台内，不会突出壳体底面，既保证壳体安装后与安装面完全贴合，也避免螺钉突出剐蹭周边走线或相邻部件。法兰边与主体腔体采用圆弧过渡连接，而非直角拼接，这一设计一方面是减少注塑或压铸成型时的应力集中，

　　避免壳体在温度循环变化时出现转角开裂的问题，另一方面也能减少现场积灰，直角缝隙很容易堆积粉尘且难以清理，圆弧过渡后日常维护吹扫就能清理表面浮尘。主体腔体为近似方形的立腔结构，四个竖向棱边同样做了外凸的圆弧加强筋设计，这部分加强筋并非装饰结构，当壳体采用工程塑料注塑成型时，竖向的棱边加强可以大幅提升腔体侧壁的抗挤压能力，避免现场安装时被工具磕碰导致侧壁变形，挤压内部的传感元件与电路板。腔体顶部为封闭的平面结构，四个顶角做了小尺寸的缺口避让设计，这部分结构是考虑到部分传感应用需要在顶部预留标识粘贴或指示灯透出的位置，缺口可以避免顶部盖板或标签粘贴时出现边角起翘，同时也能在多壳体并排安装时留出微小间隙，避免壳体间因热膨胀出现挤压摩擦。

　　从安装边界来看，法兰边的外轮廓尺寸大于主体腔体的截面尺寸，安装时不需要在安装面板上开设过大的开孔，只需要预留腔体穿过的通孔即可，法兰边直接压接在安装面板表面，配合法兰底面预留的密封槽（图中虽未直接展示密封槽结构，但这类工业防护壳体常规会在法兰贴合面设计密封槽放置密封圈），就能达到IP65左右的防护等级，完全满足一般工业现场的使用要求。腔体内部的空间为规整的方形空腔，没有多余的内凸结构，方便内部电路板、传感核心元件的布局固定，设计时内部净空尺寸预留了0.5mm左右的元件安装公差，避免元件装配时出现卡滞。竖向的腔体高度可以适配常规尺寸的传感电路板与接线端子，底部法兰的厚度做了加厚处理，因为安装时螺钉的锁紧力直接作用在法兰位置，

　　加厚设计可以避免螺钉锁紧时法兰出现变形，保证长期使用后安装不会松动。在实际选型使用时，这类壳体可以封装接近开关、温湿度传感模块、振动传感单元等多种工业检测元件，相比圆形壳体，方形结构的内部空间利用率更高，方形电路板不需要做额外的裁切就能直接放入，同时方形的外形在安装时更容易定位，不会出现圆形壳体安装后绕轴线转动的问题，保证内部传感元件的检测方向始终对准被测位置。壳体的侧壁厚度保持均匀，这是注塑成型工艺的基本要求，均匀的壁厚可以避免成型时出现缩痕、气泡等缺陷，同时也能保证壳体各个位置的防护强度一致，不会出现局部壁厚过薄容易破损的问题。顶部的封闭面厚度略大于侧壁厚度，因为顶部是日常维护时最容易被触碰的位置，加厚设计可以提升顶部的抗冲击能力，避免外力冲击损坏内部元件。四个安装孔的孔距按照工业安装的通用标准设计，可以适配市面上多数传感器安装支架的孔位，不需要额外制作转接板就能直接安装，降低现场安装的改造成本。
