薄型光电检测传感单元结构设计

　　这款薄型检测传感单元，最初是针对自动化产线狭小安装空间的检测需求做的结构优化，之前在3C电子组装线做工位检测时，常规圆柱型光电传感器要么安装后突出机架过多，容易被流转的工装板剐蹭，要么检测光斑位置调整受限，没法适配薄型载具上的小件到位检测，才催生了这种扁平式的结构设计。

　　从实际应用场景来看，这类传感单元可覆盖的工况不少，除了3C产线的小件到位检测，还能用在包装机械的走膜位置检测、小型装配设备的工件有无判断、物流分拣线的小件过件计数，甚至是小型实验设备的位置触发场景，核心优势就是安装占用的纵深空间极小，不需要在安装板上预留很深的沉孔，贴装式固定就能满足大部分工位的安装需求。

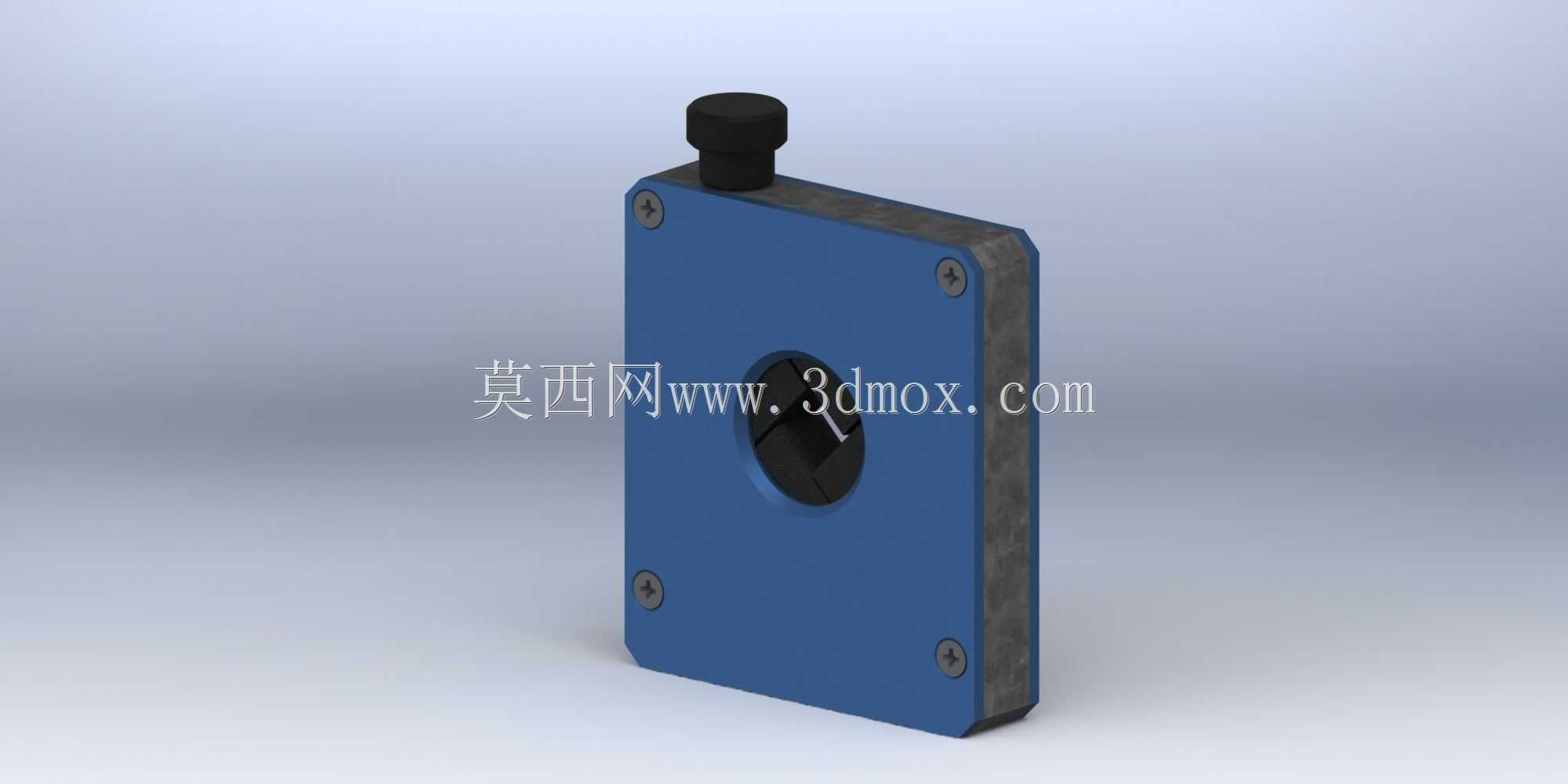

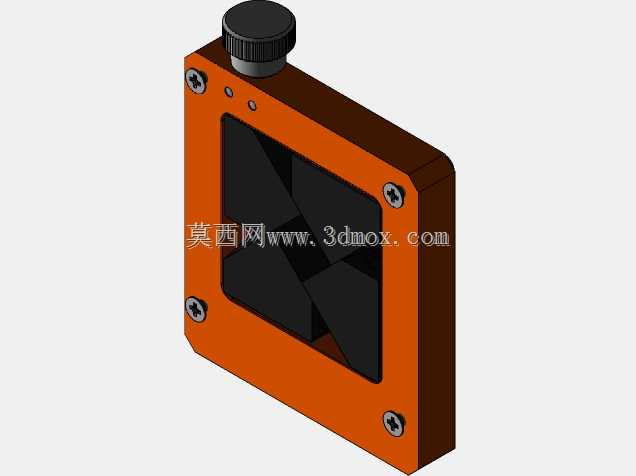

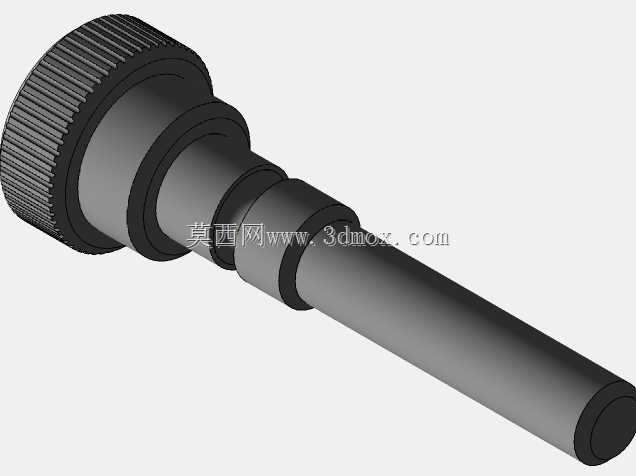

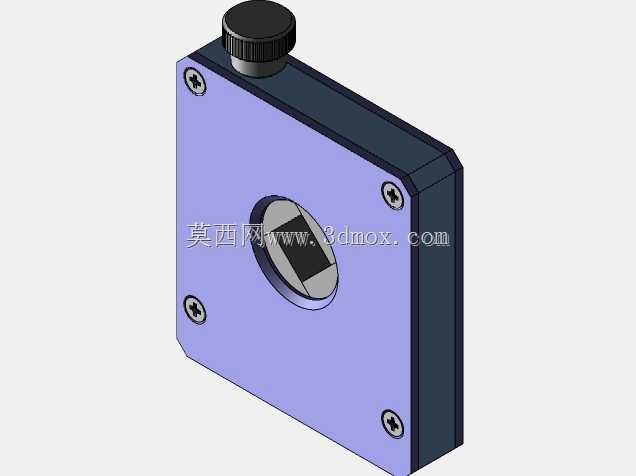

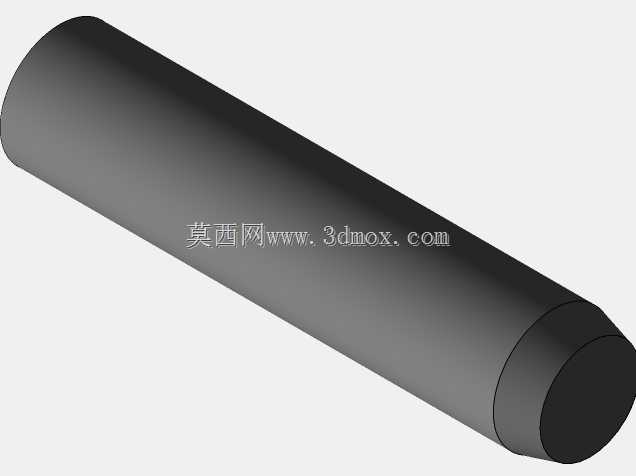

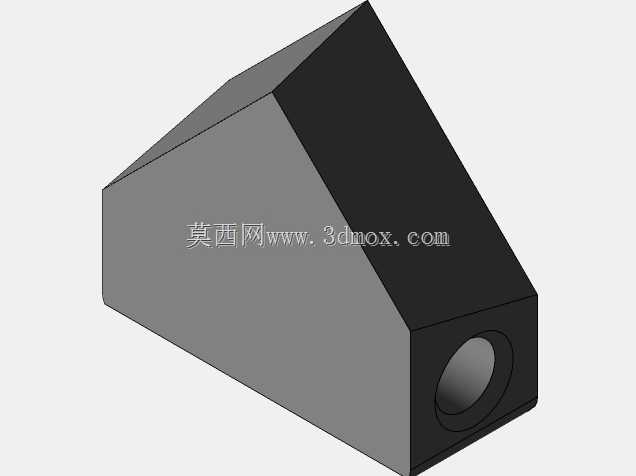

　　功能特性上，单元顶部设置的旋钮结构是灵敏度调节部件，旋转该部件可以调整检测距离的阈值，适配不同反射率的被测物体——比如检测黑色橡胶件和亮面金属件时，不需要更换传感器，只需要微调顶部旋钮就能让检测输出稳定，避免误触发。正面居中的开孔是检测光路的通道，内部集成发射与接收元件，这种居中布局的设计，能让安装时的对中调整更便捷，不需要额外偏移计算光路位置，安装孔位对齐安装板的定位孔后，光路中心就和预设的检测位置重合，能减少现场调试的时间成本。

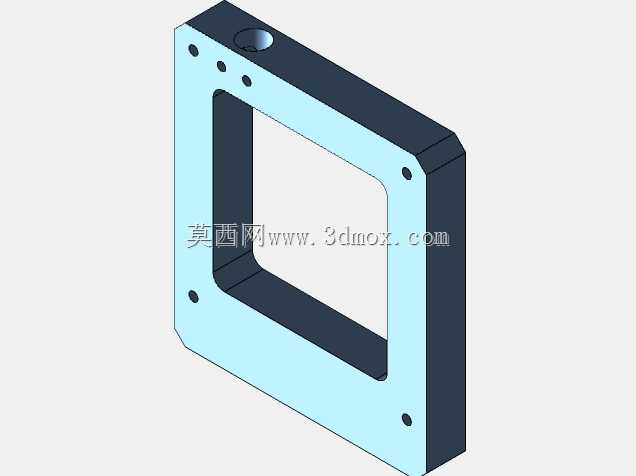

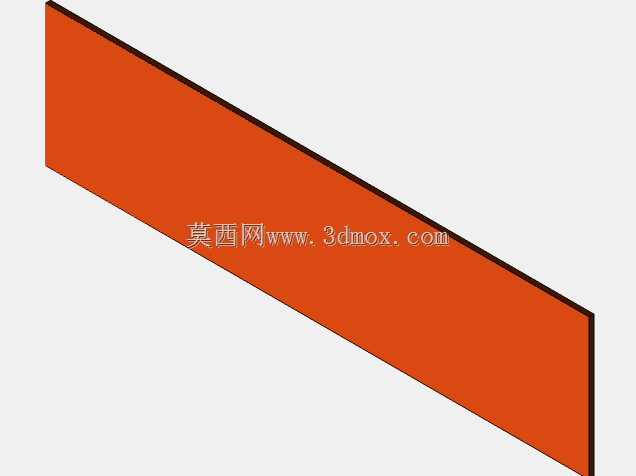

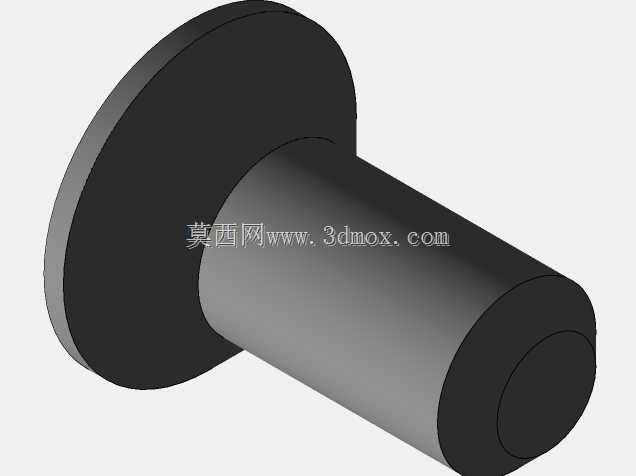

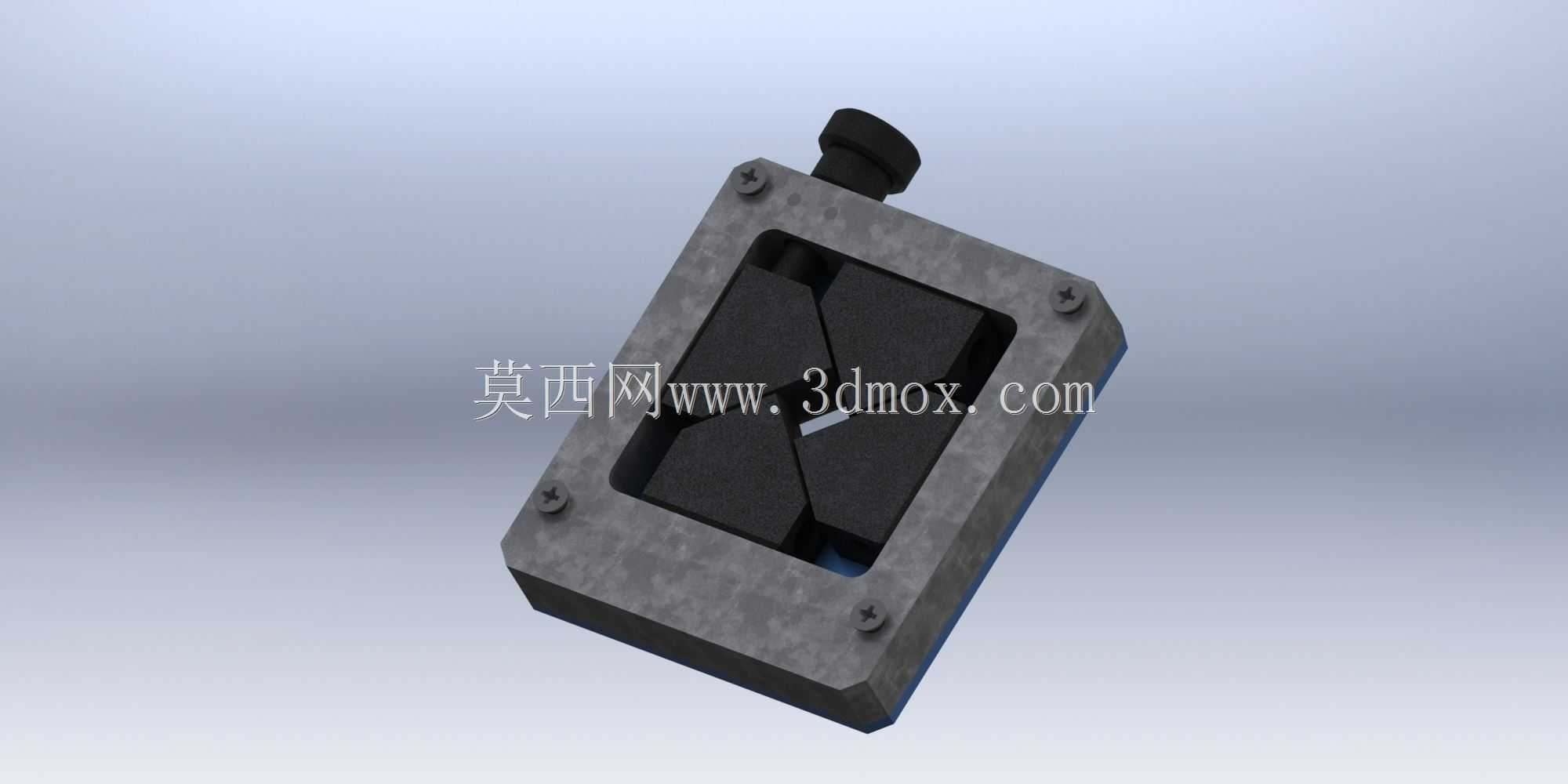

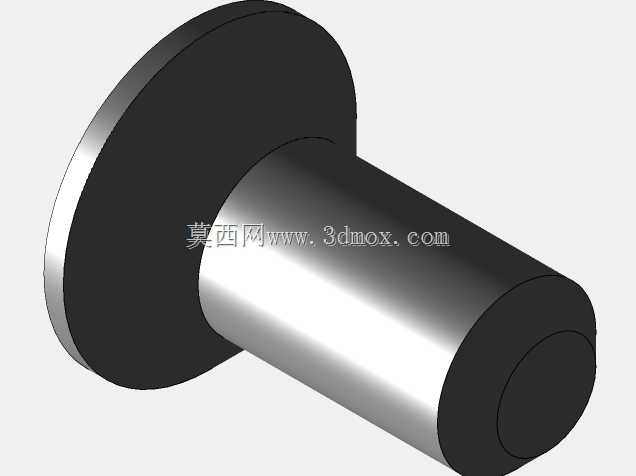

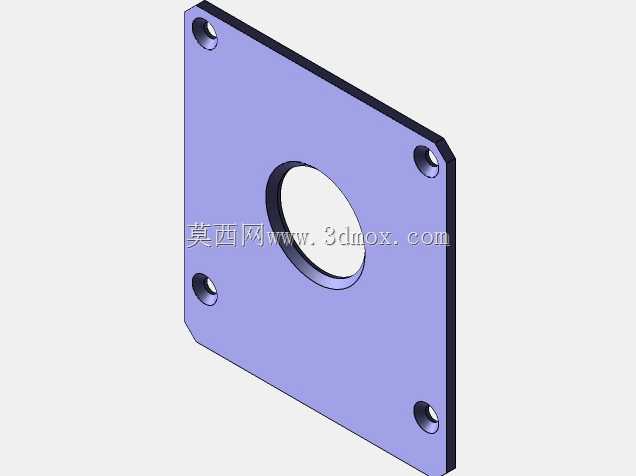

　　设计思路上，整体采用叠层式的壳体结构，蓝色的主体外壳为硬质工程塑料材质，兼顾绝缘性能与结构强度，侧边的深色层是密封垫层，用来提升壳体的防护等级，避免车间内的切削液飞沫、粉尘进入内部影响电路元件工作。四个角的固定螺丝采用沉头设计，螺丝安装后顶面与外壳表面齐平，不会突出壳体造成剐蹭，同时沉头孔的位置做了均匀分布，四个固定点能让壳体安装后受力均匀，即使设备运行有小幅振动，也不会出现壳体偏移、光路错位的问题。

　　外形尺寸与安装边界方面，整体为竖置的薄长方体结构，厚度方向控制在极小的尺寸范围内，安装时只需要在安装面板上开出对应光路通道的小圆孔，四个角预留M3螺丝的安装孔位即可完成固定，不需要额外预留侧面的接线空间——接线端可以设置在壳体的背面，贴装后线缆从安装板后方走线，完全不会占用产线正面的操作空间。顶部的调节旋钮突出壳体顶面的高度很低，即使安装位置上方有其他机构排布，只要预留少量的调节操作空间，就能完成灵敏度调整，不需要为了调节旋钮额外加大安装工位的间距。

　　从结构可靠性角度考虑，壳体的边角做了小圆弧过渡，没有尖锐的直角，一方面能避免安装时划伤操作人员，另一方面也能减少应力集中，在设备长期振动的工况下，壳体边角不会因为应力累积出现开裂。光路通道的开孔边缘做了倒角处理，能减少内部光路的漫反射干扰，让检测光斑的边界更清晰，检测小尺寸工件时的重复精度更高。另外这种叠层壳体的装配方式，生产时的组装效率更高，内部电路模块可以先固定在主体壳体内，再盖上密封层与另一侧盖板，打紧四个角的螺丝就能完成整机装配，不需要额外做超声焊接或者胶粘工序，后期维护拆解也更方便。

　　在实际选型适配时，这类薄型传感单元尤其适合安装空间受限的场景，比如小型滑台的行程限位检测，常规圆柱传感器需要在滑台侧面安装支架，会增加滑台的整体宽度，而这种薄型单元可以直接嵌入滑台的侧壁内，外表面和滑台侧壁齐平，完全不会增加额外的外形尺寸。还有在多工位并列排布的检测场景，每个工位之间的间距很小，圆柱传感器的安装螺母会互相干涉，而这种方形薄型结构可以紧密并排安装，不会出现安装干涉的问题，能有效缩小设备的整体体积。
