赛斯纳小型飞机机翼结构三维建模作品

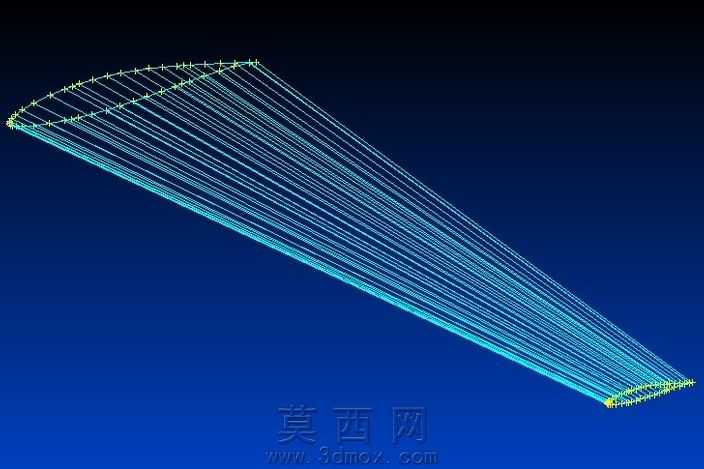

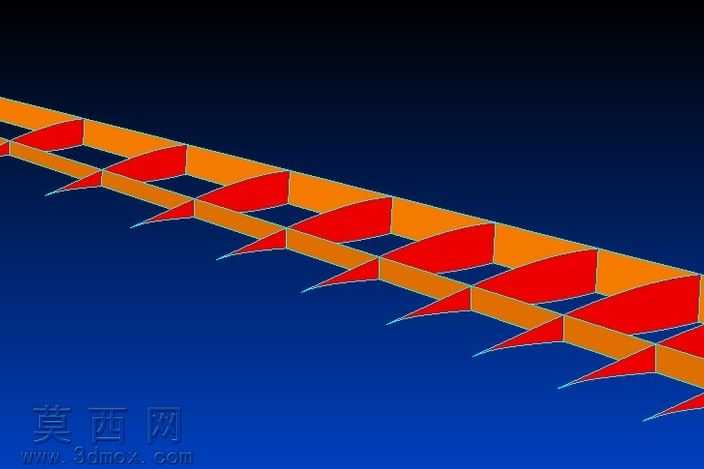

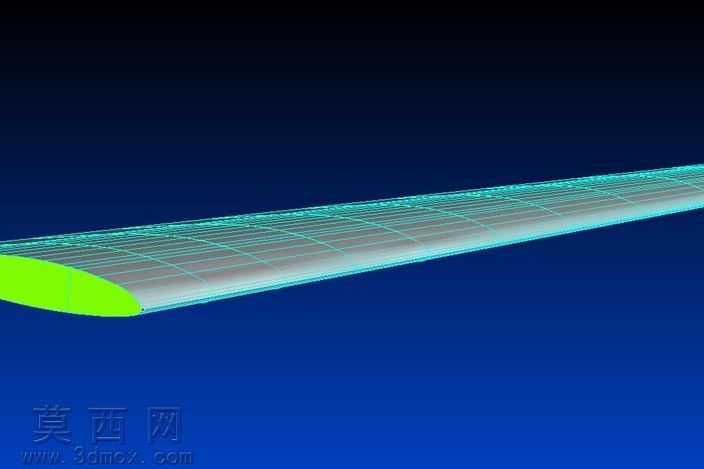

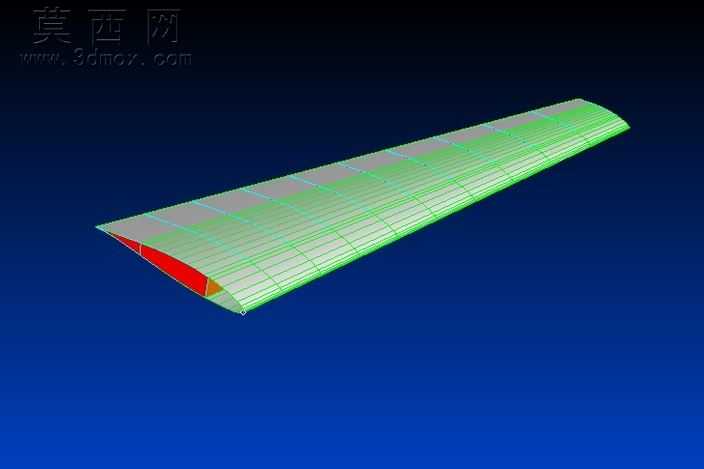

本作品为赛斯纳通用航空飞机的机翼结构三维建模成果，建模过程围绕小型固定翼飞机机翼的真实构造逻辑展开，首先梳理上单翼赛斯纳机型的机翼受力传递路径，以翼梁作为核心纵向承力构件搭建整体骨架基准，沿机翼展向等距排布翼肋结构，精准还原翼肋从翼根到翼尖的翼型渐变轮廓，保证每一处翼肋的弦长、厚度、扭转角度都匹配赛斯纳机型的低速飞行气动设计要求。建模过程中对翼梁的凸缘、腹板结构做了精细化拆分，清晰呈现翼梁承担弯曲载荷、翼肋维持翼型形状并传递气动载荷的结构分工，蒙皮部分采用分区建模方式，区分前缘缝翼区域、主翼面区域、后缘襟翼区域的蒙皮厚度与连接结构，还原机翼前缘的圆润气动外形与后缘的尖锐收边造型。材质渲染阶段，对机翼内部金属骨架赋予高饱和度的橙色金属材质，模拟航空铝合金构件的阳极氧化表面处理效果，对翼肋间的受力蒙皮结构赋予醒目的红色材质，清晰区分不同功能的结构模块，背景采用深蓝色渐变背景突出机翼结构的层次感，通过光影调整强化结构件之间的装配关系，让观者可以直观理解机翼内部的桁架式支撑逻辑。设计思路上优先保证结构展示的清晰度，没有过度添加冗余的细小附件，而是聚焦机翼主承力结构的排布逻辑，将每一段翼肋与翼梁的连接位置、支撑角度都做了准确还原，既符合通用航空小飞机机翼的真实工程设计逻辑，也清晰展现了薄壁加筋式机翼结构的受力特点，能够直观呈现低速固定翼飞机机翼从内部骨架到外部气动外形的完整构造，可用于航空结构认知、飞机构造教学等场景的结构展示使用。
