航空翼盒结构有限元分析三维建模作品

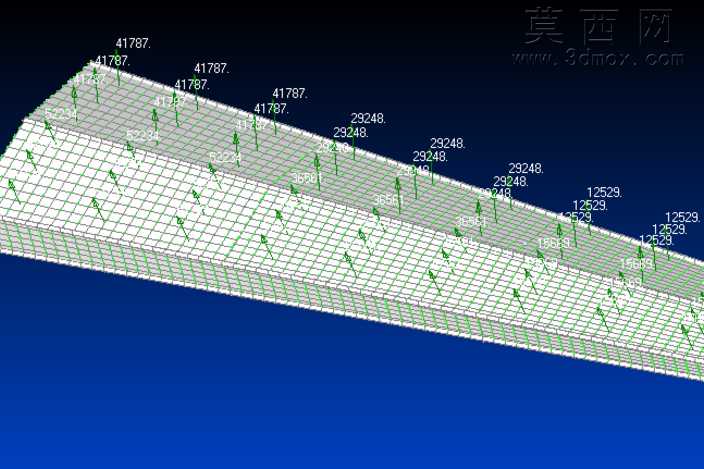

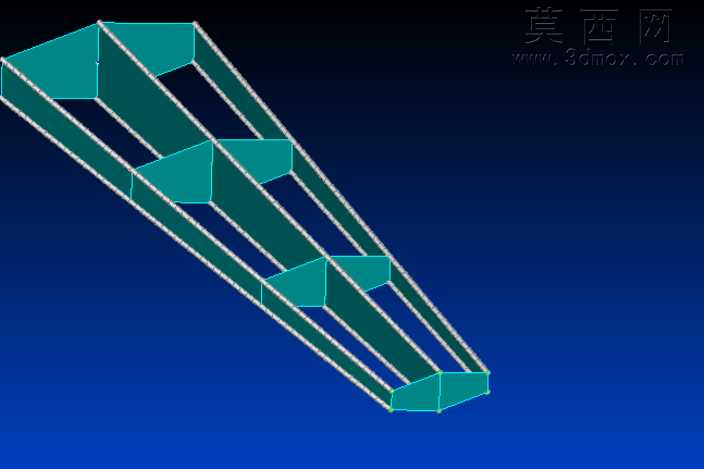

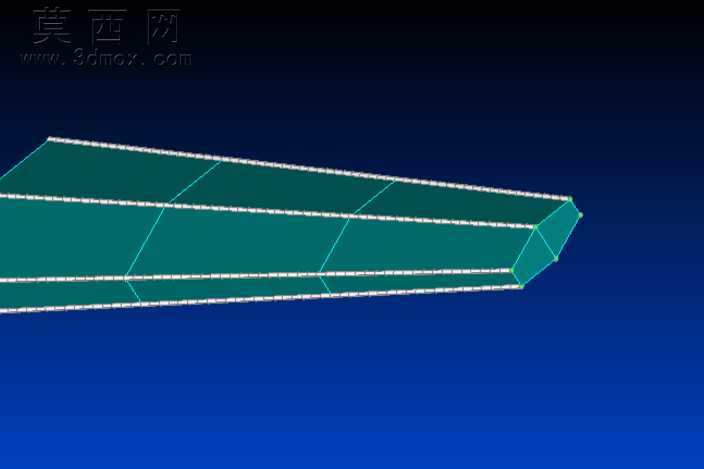

本作品针对航空领域典型承力构件翼盒开展三维建模与有限元前置处理工作，建模阶段严格遵循翼盒的真实结构拓扑逻辑，完整还原翼盒的长桁、蒙皮、肋板等核心组成部分的几何形态，保证各构件之间的装配贴合度完全符合实际工程设计要求，不存在几何干涉、面重叠等建模缺陷，为后续力学仿真分析提供精准的几何基础。在网格划分环节，针对翼盒不同部位的受力特性采用差异化的网格尺寸控制策略，对翼盒根部等应力集中关键区域进行网格加密处理，对受力相对平缓的翼盒中段区域采用适配的网格尺寸，在保证仿真计算精度的前提下合理控制整体网格规模，平衡计算效率与结果可靠性，图中呈现的网格节点数值标注，清晰展现了不同区域的网格密度分布与节点排布逻辑。材质参数设置阶段，根据翼盒实际采用的航空复合材料或轻质合金材料属性，精准赋予各结构部分对应的弹性模量、泊松比、密度等力学参数，确保仿真过程中材料力学响应的真实性。边界条件与载荷施加环节，完全模拟翼盒在实际飞行工况下的受力状态，对翼盒的连接约束部位施加符合实际安装形式的固定约束，对应气动载荷分布区域施加梯度变化的载荷作用，还原翼盒在升力作用下的真实受力场景。整体设计思路围绕翼盒的结构力学性能验证展开，从几何建模的精准度、网格划分的合理性、材质赋予的真实性到载荷约束的贴合度，每一个环节都严格对标航空结构有限元分析的工程规范，能够为翼盒的结构强度校核、刚度验证、轻量化优化设计提供可靠的三维模型基础，助力设计人员快速掌握翼盒在不同工况下的应力分布、变形趋势等关键力学特性，为翼盒的结构迭代优化提供直观的数据支撑与可视化参考。
