户外桁架结构立式宣传广告牌三维设计

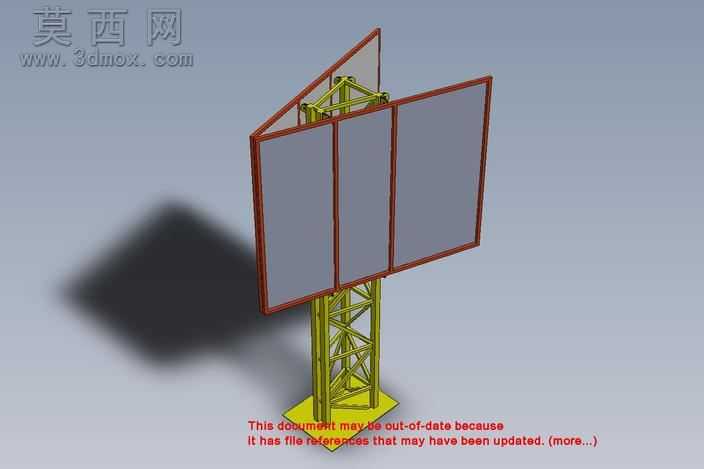

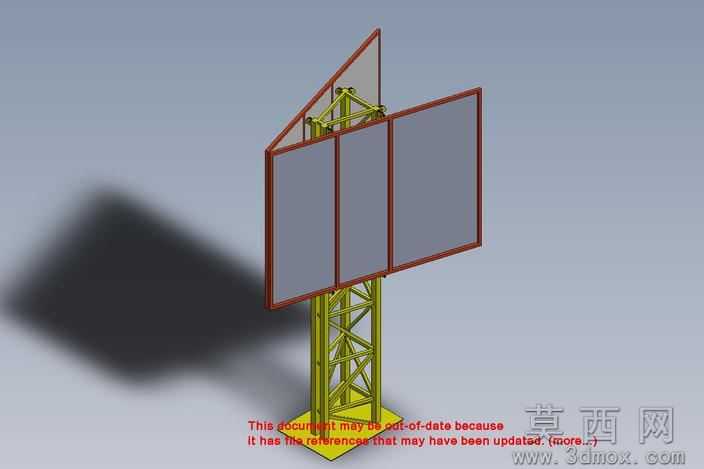

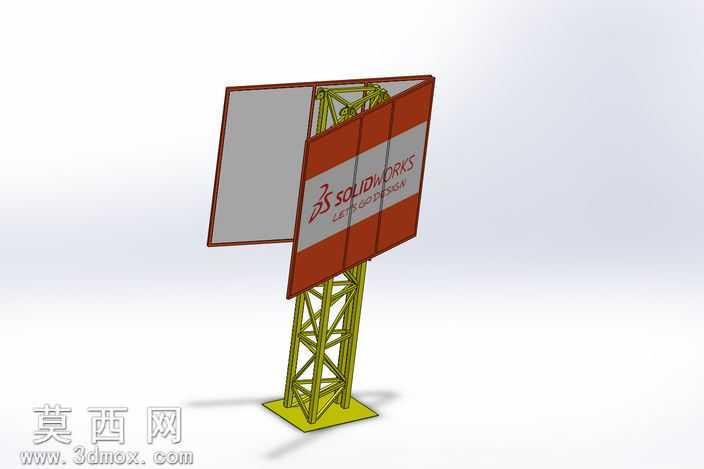

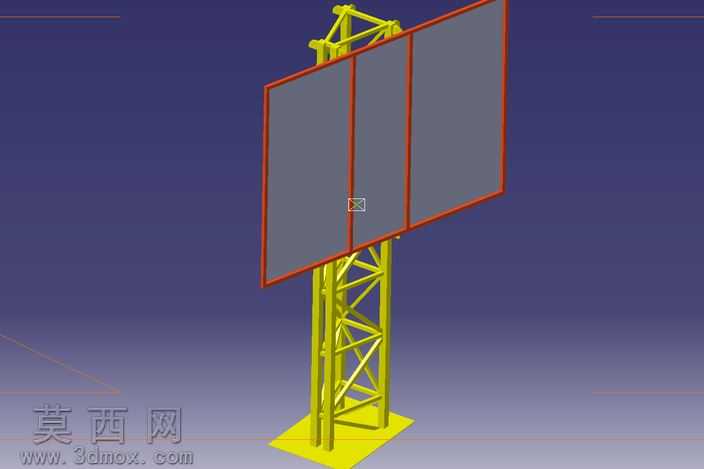

本作品为户外立式宣传牌的三维建模设计成果，采用SolidWorks软件完成全参数化建模与装配设计，整体结构还原了落地式桁架广告牌的真实工程形态。建模过程中首先完成底部方形承重基座的特征绘制，通过拉伸凸台命令构建厚实的混凝土质感基座实体，为上部结构提供稳定的承载基础；中部支撑结构采用格构式桁架设计，通过焊件模块生成等边角钢构件，按照等边三角形稳定结构排布横竖腹杆与主弦杆，逐段完成桁架段的拼接装配，还原了钢结构桁架的受力合理形态，既保证支撑强度又控制整体自重。上部牌面部分采用三幅独立矩形面板拼接设计，通过薄壁特征构建面板基体，边缘添加红色边框封边结构，面板之间预留均匀的拼接缝隙，还原了大型户外广告牌分块安装的实际工艺，牌面顶部额外设计了小型桁架顶架，可用于加装照明灯具或避雷结构。材质渲染阶段，为桁架结构与基座分别赋予黄色防锈漆金属材质与哑光混凝土材质，牌面边框赋予红棕色金属烤漆材质，宣传面板赋予深灰色哑光喷绘布材质，通过环境光源调整模拟户外日光照射效果，添加柔和的地面阴影提升模型真实感。设计过程中充分考虑户外宣传设施的结构合理性，桁架的腹杆间距、基座的长宽厚比例、牌面的尺寸比例均参考实际工程常用参数设定，各零部件之间添加了正确的装配约束，可直接用于工程参考、结构受力模拟演示或相关场景的可视化素材使用，完整还原了落地桁架式宣传牌从基座到牌面的全部结构细节，无多余冗余特征，模型结构清晰可编辑。
