弧形顶双立柱铁艺围栏防护栏设计

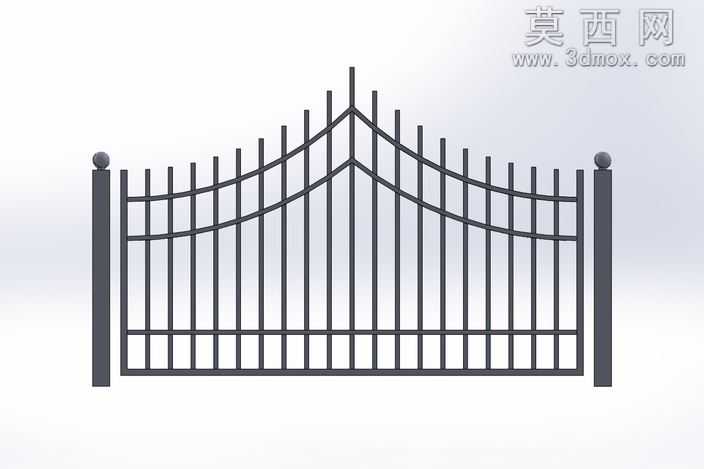

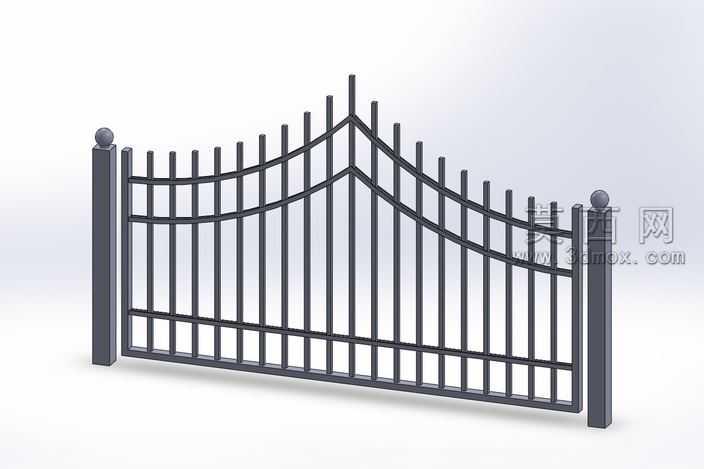

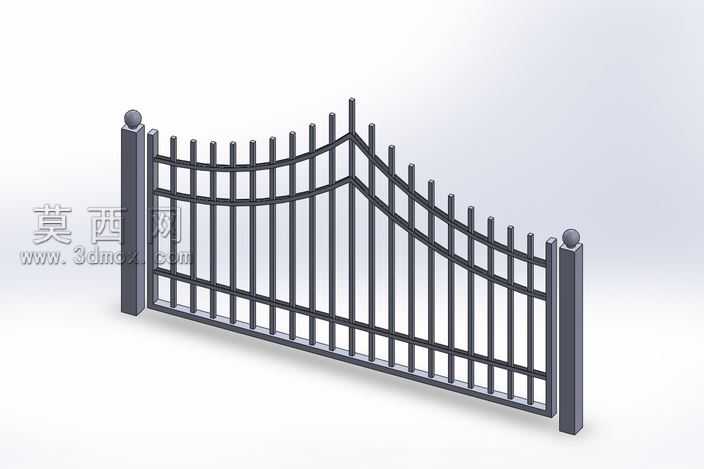

本作品为一款采用SolidWorks完成全参数化建模的弧形顶双立柱铁艺围栏，建模过程严格遵循金属护栏的实际生产工艺逻辑，先通过草图绘制确定整体轮廓基准，以两侧立柱的中心距为定位尺寸，先完成底部水平横栏的路径绘制，再向上依次排布中层横栏、顶部弧形主横梁的轮廓线，顶部弧形采用三点圆弧约束，保证弧面过渡顺滑无拐点，匹配常规庭院围栏的视觉审美需求。立柱部分采用矩形截面拉伸建模，顶部添加球形装饰端头，通过圆角处理消除尖锐棱角，既还原真实铁艺产品的细节质感，也避免模型出现应力集中的不合理结构。竖杆部分采用等距阵列命令完成排布，每根竖杆的顶端做收尖处理，与顶部弧形横梁完全贴合，阵列时同步添加几何约束，保证所有竖杆间距均匀一致，符合防护类围栏的安全间距规范。材质渲染阶段，整体赋予哑光深灰黑色金属材质，模拟铁艺产品经喷塑处理后的表面质感，调整材质粗糙度参数至0.6左右，还原金属表面细微的颗粒触感，立柱与横杆的衔接处添加轻微的倒角效果，模拟焊接打磨后的工艺痕迹，背景采用渐变浅灰色环境光，搭配柔和的顶光与侧补光，渲染输出时开启环境遮蔽效果，让模型的结构层次更清晰，阴影过渡自然柔和，充分展现围栏的立体结构。结构设计上，两侧立柱为主要承重部件，底部预留安装固定的基准面，可直接匹配地面预埋件的安装尺寸，三层横向连接杆与竖杆形成稳定的框架结构，顶部弧形设计既提升了整体美观度，也避免了平直顶部易积灰积水的问题，竖杆的间距控制在110mm以内，符合民用防护设施的安全标准，整体模型无冗余特征，所有参数均可编辑调整，可直接修改整体宽度、高度、竖杆密度等参数，快速衍生出不同规格的同系列围栏产品，适配不同场景的使用需求。建模过程中对所有配合面做了干涉检查，确保各部件衔接无错位，完全符合实际加工的装配要求，可直接用于生产参考或方案展示。
