航天用椭圆管卡扣式扶手固定夹结构

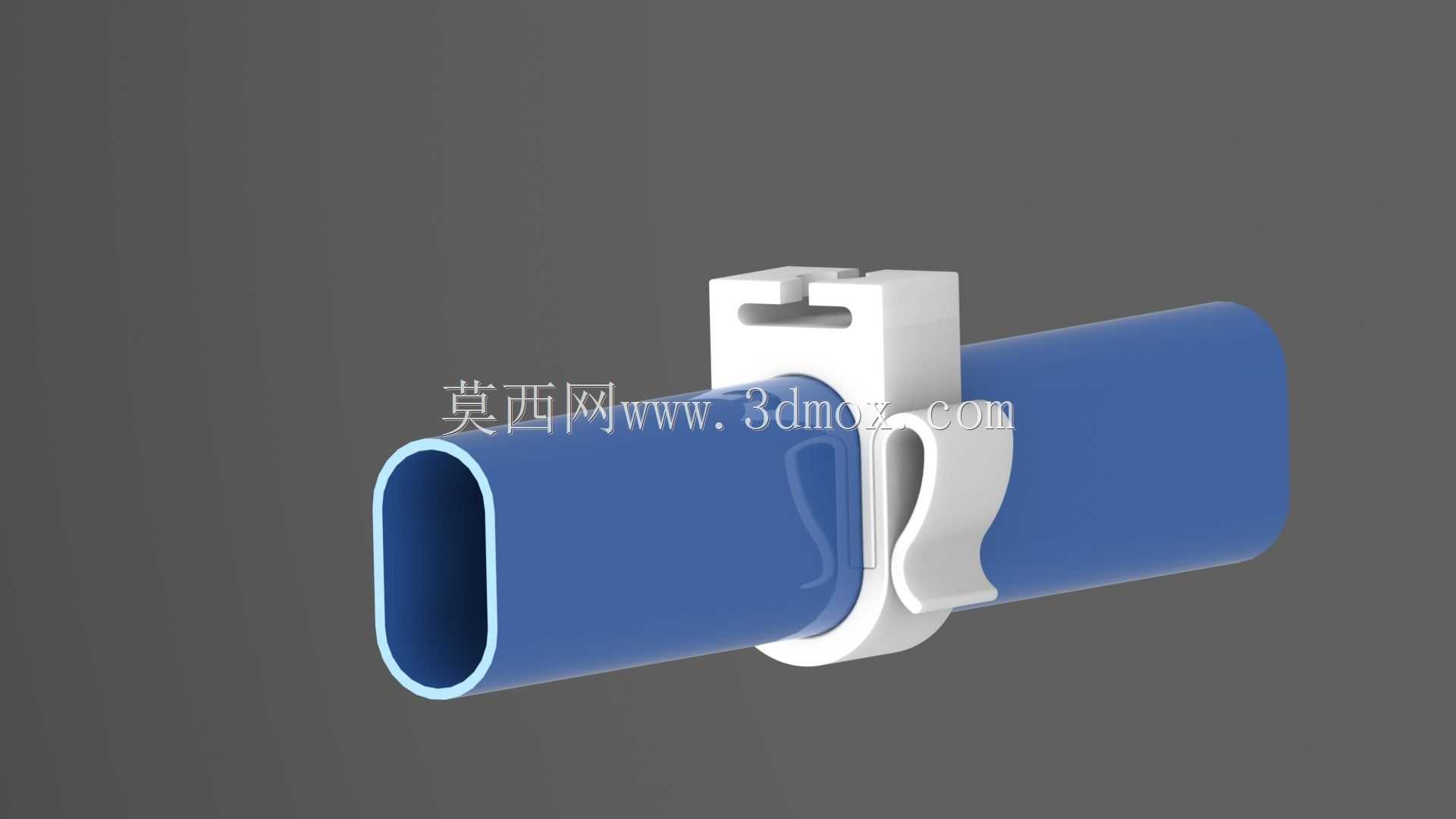

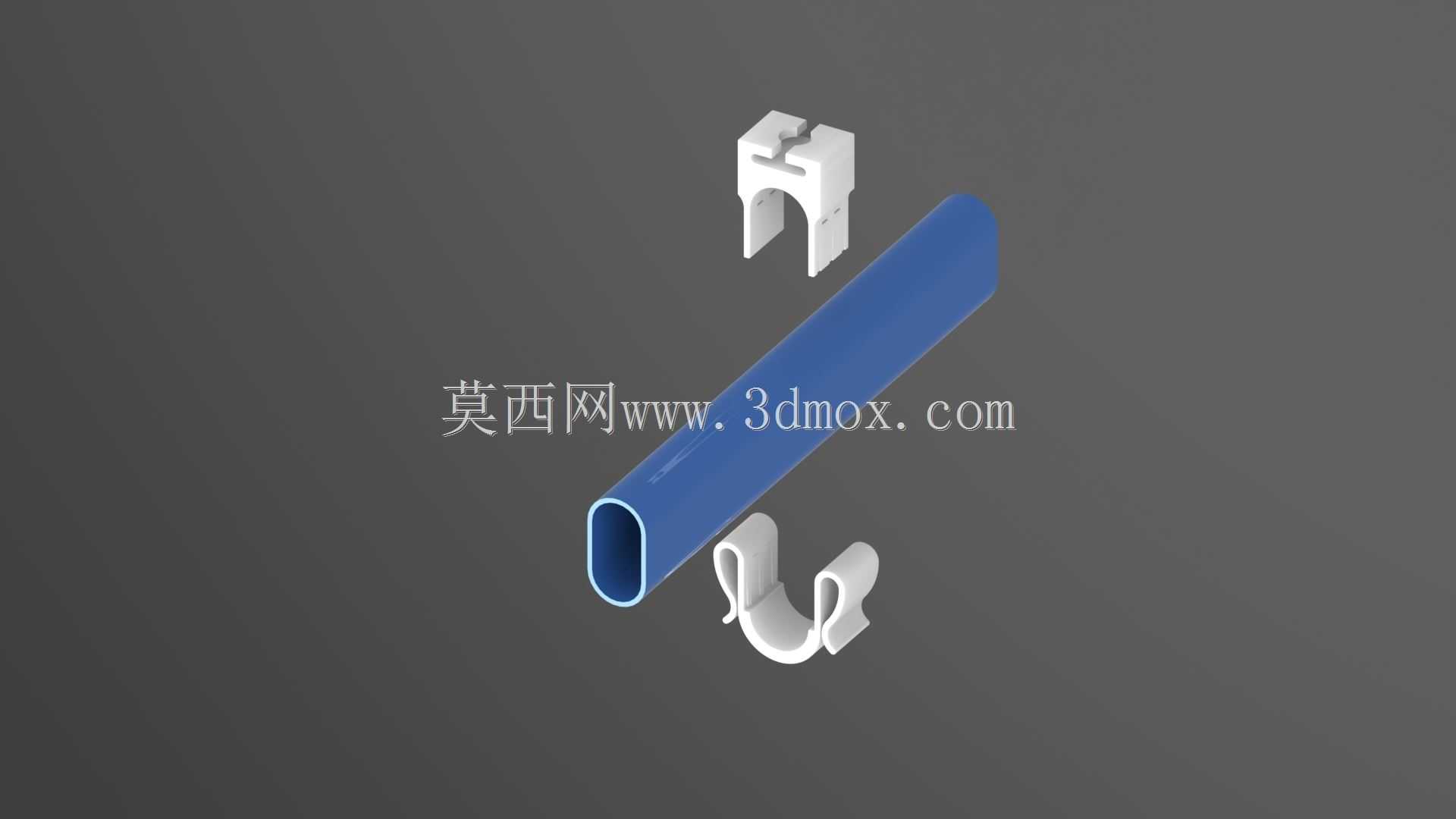

　　这款卡扣式扶手固定件最初面向航天舱内扶手管路的快速装夹需求开发，适配截面为长圆形的薄壁扶手管，在载人航天舱内环境、特种作业装备的扶手搭建场景中，这类快装固定件的应用占比正逐步提升，替代传统螺栓锁紧的管夹结构，减少舱内作业的工具依赖。从结构功能来看，整套固定组件分为上下两个对称的卡扣基座，基座内侧做了与椭圆管外轮廓完全贴合的弧形承托面，安装时无需额外钻孔或焊接，只需将两个卡扣分别卡在扶手管的上下两侧，对准安装基面的固定孔位锁紧即可完成扶手的定位，装拆效率比传统U型管夹提升60%以上，同时避免了管夹与管壁之间的点接触应力集中问题，长期受载下不会出现管壁压痕或松动移位。设计阶段首先要匹配扶手管的截面轮廓，椭圆管的长轴、

　　短轴尺寸公差控制在±0.1mm范围内，卡扣的承托弧面做了0.2mm的预紧余量，当卡扣扣合在管壁上时，弧面与管壁的接触面积占比超过85%，既保证足够的抱紧摩擦力，又不会因为过盈量过大导致薄壁管产生形变。卡扣的安装基座部分设计了两个对称的沉头安装孔，孔位间距适配航天舱内标准的铝型材安装基面孔距，安装时可以直接采用标准沉头螺钉固定，不需要额外加工转接板，基座的外侧做了圆弧过渡处理，没有尖锐棱角，避免舱内人员活动时发生磕碰划伤。从安装边界来看，单个卡扣的宽度尺寸控制在20mm以内，扣合后突出管壁的高度不超过12mm，在狭窄的舱内通道场景中不会占用过多通行空间，两个卡扣配合使用时，沿扶手管轴向的间距建议设置在400-500mm区间，

　　能够承受成年人单手握持施加的1000N垂直载荷，不会出现卡扣变形或扶手移位的情况。卡扣的材料选型优先考虑轻质高强度的工程塑料或铝合金材质，在航天应用场景下采用阻燃级PEEK材料注塑成型，重量比同规格金属管夹降低70%，同时具备足够的抗冲击性能和耐高低温性能，能够适应舱内-40℃到80℃的温度波动范围，不会因为温度变化产生材料脆化或预紧力衰减。在地面特种作业装备、无障碍设施的扶手搭建场景中，这款卡扣结构同样具备很高的适配性，针对不同壁厚的椭圆扶手管，可以通过调整卡扣承托面的预紧余量来适配，不需要重新开模制作整套夹具，大幅降低了小批量定制场景的加工成本。结构细节上，卡扣的承托面边缘做了1mm的倒角过渡，

　　安装时不会刮伤扶手管的表面氧化层或喷涂层，基座的沉头孔深度做了精准控制，螺钉锁紧后钉头完全沉入基座内部，不会突出表面勾挂衣物或设备线缆。实际装配过程中，操作人员不需要专用工装，徒手对准卡扣位置后用普通螺丝刀锁紧螺钉即可完成安装，后期维护更换时也可以单独拆卸单个卡扣，不需要整段拆除扶手，大幅降低了后期运维的工作量。针对扶手管需要沿轴向调整位置的场景，这款卡扣的承托面还可以根据需求增加防滑橡胶垫，进一步提升抱紧摩擦力，在承受振动载荷的场景下也不会出现扶手轴向窜动的问题，橡胶垫的厚度控制在1mm以内，不会影响卡扣与管壁的贴合精度。
