双排直插2x14Pin排母连接器结构设计

　　在各类电子设备的板级连接场景中，排母是实现PCB板间垂直堆叠、模块化电路互联的核心基础元件，本次呈现的双排14Pin直插排母，是工控传感板卡、数据采集模块、嵌入式控制单元中应用频次极高的互联部件。从实际工程选型角度看，这类排母的核心作用是为两块平行排布的印制电路板提供稳定的信号与低压电源通路，相比单排排母，双排结构能在相同板卡占用宽度下提供翻倍的引脚数量，适配引脚密度要求更高的传感信号传输场景，比如多通道模拟量采集板与核心主控板的对接，就常采用这类2xN规格的直插排母，既可以保证信号引脚的排布间距符合常规布线规则，也能通过对称的引脚排布抵消部分插拔过程中的侧向应力，降低长期使用后引脚脱焊的风险。

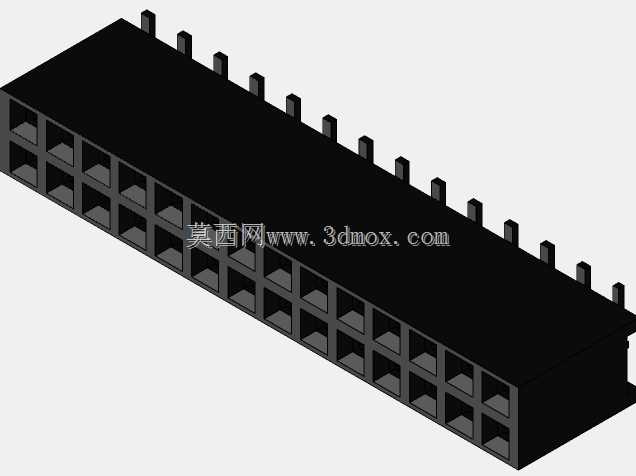

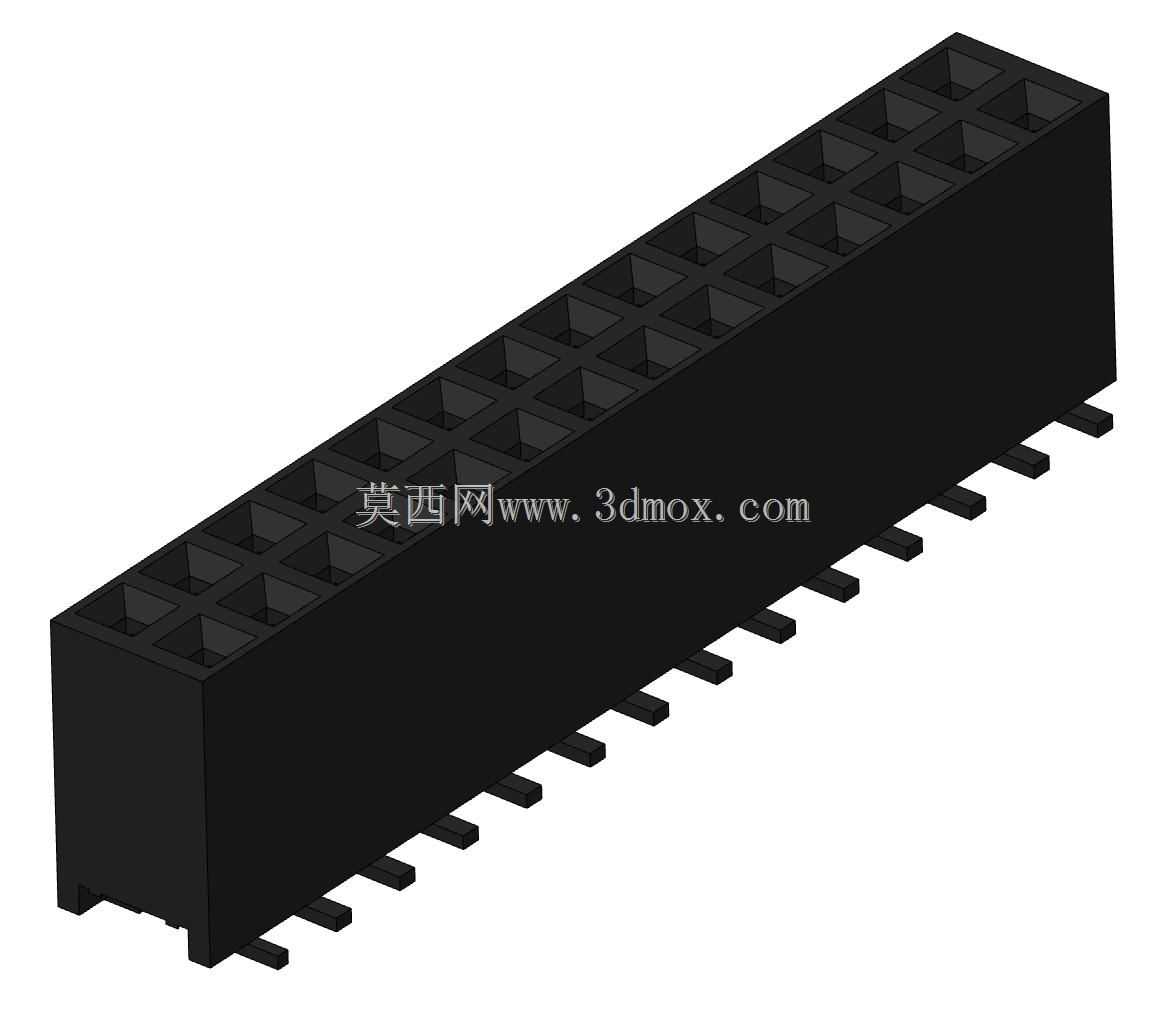

　　从结构设计思路来看，这款排母采用了黑色高温绝缘塑壳作为主体承载结构，塑壳内部为每一个引脚预留了独立的接触腔室，相邻腔室之间设置有绝缘隔断筋，能够避免相邻引脚之间出现电弧爬电、信号串扰的问题，塑壳材质通常选用耐回流焊高温的PA6T或者LCP材料，能够承受SMT贴片或者波峰焊过程中的260℃高温环境，不会出现壳体变形、引脚移位的问题。引脚部分采用双排对称排布，单排14个引脚总计28个连接点位，引脚间距为标准2.54mm，这一间距是行业内通用的板对板连接标准间距，适配市面上绝大多数通用排针、开发板扩展接口的尺寸规范，引脚伸出塑壳底部的长度经过精确核算，既能够保证穿过PCB板上的安装孔后露出足够的焊锡浸润长度，也不会因为引脚过长导致焊接后引脚突出部分触碰其他板上元件造成短路。

　　实际安装过程中，这类直插排母需要对应PCB板上预先开设的双排过孔进行插装，过孔的孔径通常设计为0.8mm±0.05mm，既可以保证引脚顺利插入，也能让焊锡在过孔内形成饱满的焊点，保证机械固定强度与电气连接可靠性。排母塑壳的底部设置有两个小型定位凸台，对应PCB板上的两个定位孔，插装时凸台先卡入定位孔，能够避免焊接过程中排母出现偏移、引脚偏斜的问题，同时也能在插拔排针对接的时候，为塑壳提供额外的机械支撑，避免塑壳受力后从PCB板上脱落。塑壳顶部的接触腔开口采用倒角导向设计，对接排针插入时，倒角结构能够自动修正排针的微小位置偏差，让排针顺利进入接触腔与内部的接触弹片贴合，降低插接过程中的对位难度，也能避免硬插导致的接触弹片变形、接触不良问题。

　　从功能特性上看，这款排母的每个接触腔内部都设置有双触点弹性接触结构，弹片采用锡磷青铜材质冲压成型，表面经过镀镍镀金处理，既能够保证长期使用后的接触电阻稳定在毫欧级，也能抵御工业环境中的潮湿、盐雾侵蚀，避免接触点氧化导致的信号传输中断。弹片的接触力经过严格调校，单引脚的插拔力控制在1.5N-2.5N区间，既能够保证排针对接后有足够的保持力，不会因为设备振动出现松脱，也不会因为插拔力过大导致板卡拆卸困难，甚至掰裂PCB板。在工业传感应用场景中，这类排母经常用于连接各类传感信号采集子板，比如温度传感阵列、压力传感采集模块，这类场景对信号传输的稳定性要求极高，排母的接触稳定性直接影响传感数据的采集精度，因此设计过程中对弹片的抗疲劳性能也做了针对性优化，经过500次以上的反复插拔后，接触力的衰减率不超过15%，能够满足设备全生命周期内的维护插拔需求。

　　外形尺寸方面，这款排母的整体长度根据14Pin双排2.54mm间距核算，有效安装长度为33.02mm，塑壳宽度为5.0mm，塑壳高度为8.5mm，引脚伸出塑壳底部的长度为3.0mm，整体安装占用的PCB板面积较小，能够在空间紧凑的嵌入式设备内部灵活排布。安装边界设计上，排母塑壳的两侧预留了0.5mm的安全间隙，排布在PCB板上时，距离周边的贴片电容、电阻等元件的最小距离不小于1mm，避免焊接过程中塑壳与周边元件产生干涉，也为后续的返修拆卸预留了操作空间。在进行三维建模时，这类排母的模型需要精确还原每一个引脚的位置、塑壳的倒角结构、底部定位凸台的尺寸，这样在进行PCB板的结构干涉检查时，才能准确判断排母安装后是否会与板上的其他结构件、外壳产生碰撞，避免实际生产组装时出现装配问题。很多初级结构工程师在做板卡堆叠设计时，往往会忽略排母塑壳的实际高度，只计算引脚的连接长度，导致两块板对接后出现塑壳顶到板上元件的问题，而精确的三维模型能够在设计阶段就规避这类问题，减少打样后的修改次数，缩短产品的开发周期。
