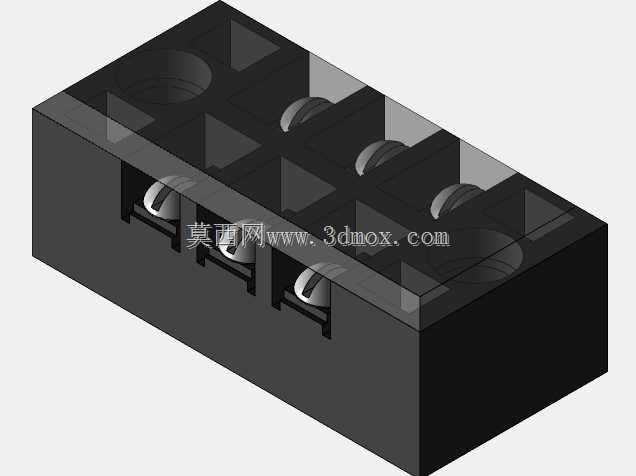

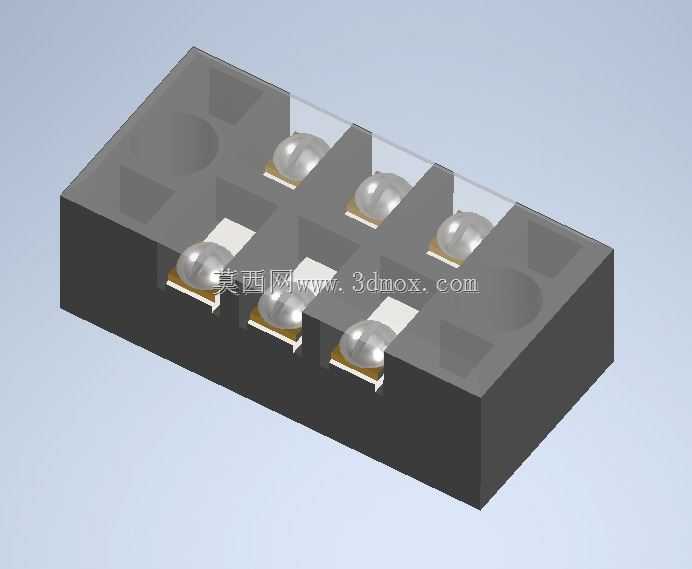

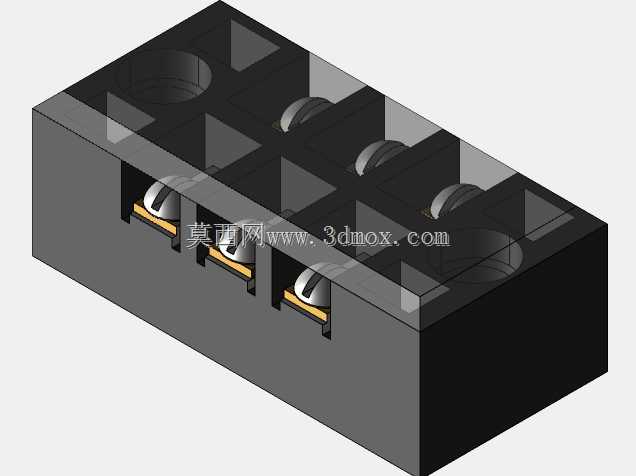

三位贯通式螺钉压接接线端子结构

　　在低压电气柜、小型设备控制回路、传感器信号转接的现场布线场景里，这类三位接线结构是解决多股导线可靠接续的常用基础元件，很多现场布线的故障点往往出在导线接续位置，压接不牢、绝缘间距不足、导线脱出都是引发信号中断、短路打火的常见诱因，这款三位压接结构的设计，正是围绕现场布线的实际痛点做的结构优化。从实际使用场景来看，这类端子常被用在传感器信号分线、小功率负载的电源接续、控制柜内跨线转接位置，单极可承载的电流等级适配常规2.5平方及以下的多股铜芯导线，足够覆盖绝大多数工业现场的信号传输与小功率供电需求，不需要额外焊接或者压接冷压端子，现场施工时只需要剥去合适长度的导线绝缘层，将线芯插入对应接线位，拧紧顶部的压接螺钉即可完成接续，

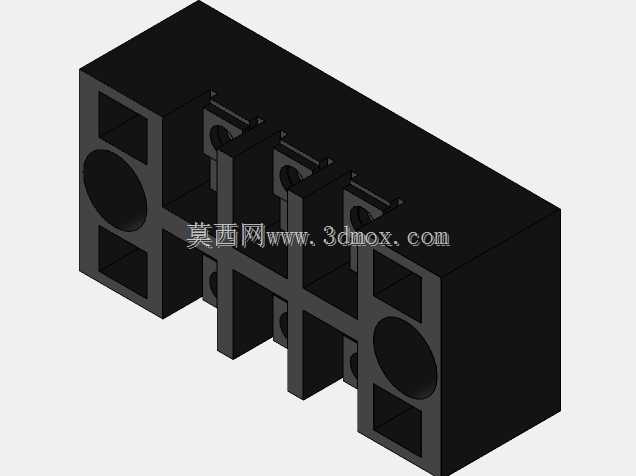

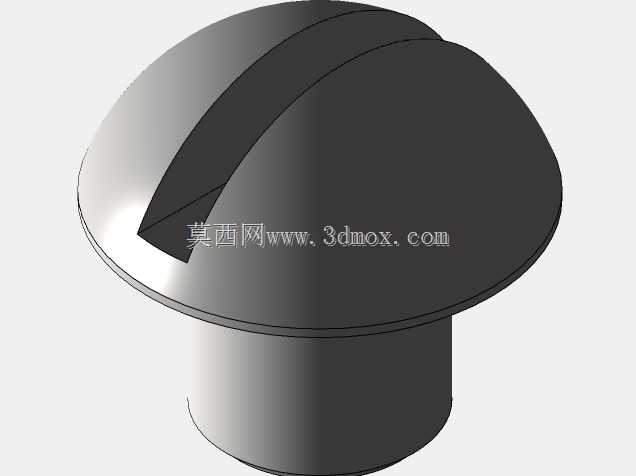

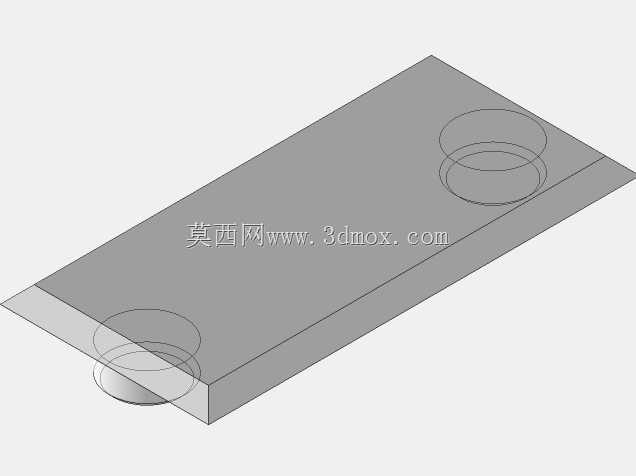

　　大幅降低现场施工的工具要求与作业时长。结构设计上，基座采用绝缘阻燃的工程塑料一体注塑成型，相邻极之间设置了凸起的绝缘隔栏，隔栏高度完全覆盖金属导电件的带电部分，避免相邻极之间因为金属碎屑、导线毛刺引发的极间短路，同时隔栏也起到了防呆作用，施工时不会因为导线偏移误触相邻接线位。每个接线位的金属导电件采用铜合金冲压成型，表面做镀镍处理，既降低接触电阻避免长期使用氧化，也提升了压接面的耐磨性能，压接螺钉底部设置了弧形的压接垫片，拧紧螺钉时垫片会均匀压在导线线芯上，不会因为螺钉尖端直接挤压线芯造成单股线芯断裂，也能适配不同线径的导线，即使是多股软线也能被均匀压紧，不会出现压接后部分线芯散出的问题。安装边界上，整体基座为长方体结构，底部平整，

　　既可以通过基座两端的固定孔用螺钉直接固定在安装板上，也可以适配标准的DIN导轨卡装，相邻接线位的中心距严格符合低压电气的安全间距要求，在额定电压下的爬电距离与电气间隙完全满足工业环境的使用要求，不需要额外增加绝缘隔板。基座顶部的每个接线位都预留了清晰的标识位，可以粘贴线号标识，方便后期运维时的线路排查，金属导电件的进线口做了倒角导向处理，现场穿线时不需要刻意对准，导线顺着倒角就能顺利插入压接位置，即使是视线不佳的柜内布线场景也能快速完成接线。从结构强度来看，基座的塑料材质选用耐温等级满足常规工业环境的使用要求，在设备运行产生的温升范围内不会出现软化变形，压接螺钉的螺纹与基座内嵌的金属螺母嵌件咬合，多次拧动也不会出现滑牙问题，

　　适配现场需要反复改线、拆线的运维需求。很多现场施工人员在选这类接线件时，往往只看极数和载流量，忽略了绝缘隔栏的高度、压接垫片的结构这些细节，实际上这些细节直接决定了长期运行的可靠性，比如没有绝缘隔栏的端子，在多股软线接线时很容易出现一根铜丝搭到相邻极的情况，送电后直接引发短路；没有压接垫片的端子，螺钉拧紧时很容易把软线的线芯切断，运行一段时间后就会出现接触不良、端子发热的问题。这款三位结构的设计，把这些现场容易出问题的细节都做了对应优化，每个压接位的进线深度也做了限位，导线插入到限位位置后刚好是压接的最佳位置，不会出现导线插入过深触碰基座底部、或者插入过浅压接面积不足的问题。对于三维建模从业者来说，这类结构的建模重点在于绝缘隔栏的拔模角度、金属嵌件与塑料基座的配合公差、压接螺钉的行程限位，要保证实际装配时金属件不会在基座内晃动，螺钉拧到最紧位置时也不会顶穿基座底部，同时相邻零件之间的间隙要符合注塑件与冲压件的常规公差要求，不能出现干涉问题。在设备选型时，这类三位端子适合用在空间紧凑、只需要三路接续的布线位置，相比多位的长端子排，不需要裁剪，安装更灵活，也不会因为多余的接线位浪费柜内安装空间，在小型传感器的接线盒内、分布式IO模块的信号转接位置、小型设备的电源进线位置都能适配。
