贴片功率电感SPM4020T三维结构设计

　　做消费类电子主板Layout这么多年，碰到过太多因为电感选型没卡准安装边界导致的返工问题，这次还原SPM4020T这款贴片功率电感的三维结构，最先考虑的就是SMT产线的实际贴装需求。这款电感属于磁屏蔽式功率电感，日常用在DC-DC回路里做储能、滤波用，不管是便携设备的电源管理模块，还是工控板卡的负载供电回路，都能看到同规格元件的身影，它的闭合磁路结构能把漏磁控制在很小的范围，不会对板上相邻的霍尔元件、射频接收模块造成磁干扰，这也是很多高密度布板场景优先选这类屏蔽电感的核心原因。

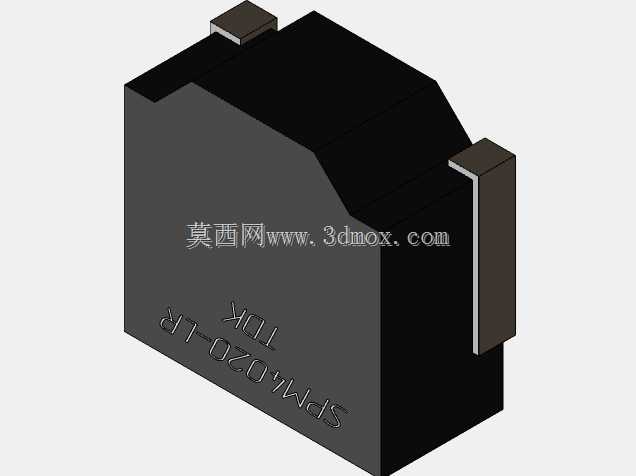

　　建模的时候最先敲定的是安装面的尺寸边界，两个焊端的共面度公差控制在0.05mm以内，毕竟SMT回流焊的时候，如果焊端共面度超差，很容易出现虚焊、立碑的不良，焊端的伸出长度、宽度都严格按照实际元件的焊接要求做了预留，焊盘匹配的宽度刚好能满足锡膏印刷后的爬锡高度要求，不会因为焊端尺寸偏差导致连锡。本体的外形做了切角处理，不是规整的长方体，这部分细节很多新手建模的时候容易忽略，实际产线上做视觉定位贴装的时候，设备就是靠本体的切角特征来识别元件方向，要是把切角做丢了，后续做贴装仿真的时候就会出现方向识别错误，直接影响产线程序的调试效率。

　　磁芯部分的结构是建模的重点，这款电感采用的是一体成型的压粉磁芯结构，绕组完全包裹在磁芯内部，所以本体的外壳没有拼接缝隙，这和传统的组装式屏蔽电感不一样，建模的时候没有做分体的磁盖和底座结构，而是做成一体化的实体，还原了一体成型电感的结构特性，这种结构的电感抗饱和电流能力更强，在大电流负载下电感量衰减更小，适合给CPU、FPGA这类瞬态电流变化大的器件做供电滤波。本体表面的标识区域做了浅凹槽处理，实际生产中丝印的型号、感值标识就印在这个区域，凹槽的深度控制在0.02mm，不会因为凹槽过深影响磁芯的结构强度，也能避免丝印字符在周转过程中被磨掉。

　　安装高度是结构设计里必须卡死的参数，这款电感的总高度控制在2mm级别，属于薄型化的贴片元件，适合用在厚度受限的便携设备里，比如超薄笔记本的主板、TWS耳机的充电仓主板，对元件高度有严格限制的场景，这个高度参数在建模的时候做了严格的边界锁定，不会出现和上方屏蔽罩、结构件干涉的问题。两个焊端的材质做了区分，焊端表面是镀锡层，和PCB焊盘接触的面做了微粗糙处理的结构还原，保证焊接的时候锡膏的附着力，避免回流焊后出现焊点脱落的问题。

　　从实际应用的角度看，这类电感在电路里的作用除了储能滤波，还有抑制回路尖峰电压的作用，所以结构上的磁屏蔽设计除了减少对外的漏磁，也能降低外界磁场对电感本身性能的影响，在靠近电机、扬声器这类带强磁场的部件布局时，不需要额外增加磁屏蔽罩，就能保证电感的参数稳定性。建模的时候还考虑了元件的拾取面，本体顶部的平面度做了控制，SMT贴装的时候吸嘴拾取的区域就是顶部平面，平面度不够的话会出现吸嘴漏气、拾取失败的问题，所以顶部区域没有做任何凸起或者凹槽特征，保证吸嘴能完全贴合拾取。

　　很多结构工程师在做PCB堆叠设计的时候，容易只关注元件的长宽高参数，忽略焊端的位置和本体的切角方向，导致做出来的封装焊盘和元件不匹配，或者元件方向放错导致和周边器件干涉，这个三维模型把所有装配相关的特征都做了还原，不管是做板卡的结构干涉检查，还是做SMT贴装的程序仿真，都能直接调用，不需要再额外核对尺寸参数。另外磁芯的圆角处理也做了还原，实际元件的磁芯边角都是小圆角，没有尖锐的棱角，避免在周转贴装过程中因为磕碰导致磁芯掉屑，掉下来的磁屑如果落到PCB板上，可能会造成线路短路，所以圆角的设计不只是为了外观，更是生产制程里的可靠性要求。

　　在做安装边界校核的时候，要注意元件周边的禁布区，焊端外侧0.5mm范围内不要布置过高的元件，本体上方0.3mm范围内不要有结构件压接，避免因为元件焊接后的高度公差导致装配干涉，这个模型的尺寸公差按照行业通用的SMD元件公差带做了预留，能覆盖绝大多数厂商同规格产品的尺寸偏差，选型的时候用这个模型做装配校验，不会出现因为不同厂商元件尺寸细微差异导致的装配问题。
