RCH895插装式电感线圈结构设计

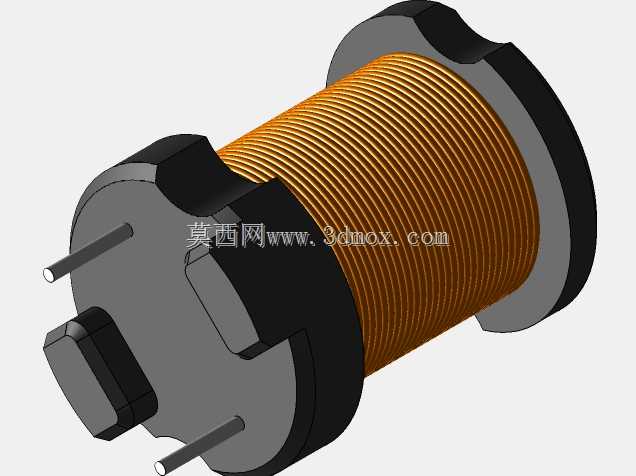

　　在各类低压控制板卡、小功率电源模块、车载传感信号调理电路的PCB布局阶段，插装式绕线电感的选型与结构适配，往往是影响板卡空间利用率、电路抗干扰能力的关键细节。这款RCH895电感的结构设计，完全围绕插装焊接场景的工程需求展开，没有多余的装饰性结构，每一处外形特征都对应实际生产与使用中的硬性要求。先看安装边界部分，元件底部伸出两根平行的直插引脚，引脚直径与通用PCB板0.8mm安装孔径适配，引脚中心距经过标准化校准，可直接匹配通用洞洞板、量产PCB的对应焊盘位置，不需要额外调整孔位，插装时引脚可顺利穿过焊盘，波峰焊或手工焊接时都能保证焊锡均匀浸润引脚与焊盘的结合面，避免虚焊、引脚歪斜的问题。底部的黑色塑料底座做了对称的限位凸台结构，当元件插装到位后，底座下表面会贴合PCB板面，凸台刚好卡在焊盘周边的阻焊层区域，既能控制元件插装高度，避免线圈本体离板过近导致绝缘距离不足，也能在焊接冷却过程中防止元件倾斜偏移，保证批量生产时元件安装高度一致，给后续的三防漆涂覆、外壳装配留出统一的安全间隙。中间的绕线腔体采用圆柱形结构，漆包铜线紧密分层绕制在耐高温的绝缘骨架上，绕线过程中每层线之间的张力控制均匀，不会出现线层松垮、叠线错位的问题，既保证了额定电感量的精度，也能避免长期工作中线圈受震动出现线间位移，导致电感量漂移、绝缘层破损。线圈外层没有额外的包覆层，这种开放式绕线结构更利于小功率工况下的自然散热，当电路中通过额定直流电流时，

　　线圈产生的热量可以直接通过周边空气对流散出，不会因为密封包覆导致热量积聚，降低线圈温升，延长漆包线的绝缘老化周期。顶部的黑色封盖与底部底座采用卡扣式配合，封盖边缘做了对称的定位缺口，生产绕线完成后可快速压合封盖，不需要额外的粘接工序，封盖的外径略大于线圈绕制外径，刚好可以遮挡线圈的上下边缘，避免绕线端部的漆包线出现松脱、散线的问题，同时封盖的平整上表面也可以在自动化插装工序中被吸嘴稳定吸附，适配SMT+插装混合产线的自动上料需求，不需要人工逐颗摆放，提升批量装配效率。在实际应用场景中，这类电感常被用在电流采样回路、DC-DC电路的储能环节、传感器信号的EMI滤波位置，比如工业接近开关的信号调理板、小型工控模块的电源输入端口、

　　车载小功率传感单元的供电回路中，它的直插结构相比贴片电感拥有更好的机械抗震性能，在存在持续震动的工业设备、车载设备场景下，不会出现贴片元件常见的焊盘脱落、元件掉件问题。设计过程中，整体的高度尺寸控制在常规插装元件的高度范围内，不会超出板卡上方的外壳装配间隙，圆柱形的本体外形也不会和周边的电容、电阻等元件产生结构干涉，布局时只需要按照引脚中心距预留对应的安装空间，不需要额外给本体预留异形避让位，降低PCB布局的难度。另外，底座与封盖采用的绝缘工程塑料材质，可满足常规波峰焊的高温耐受要求，过焊炉时不会出现塑料变形、融化的问题，材质本身的绝缘强度也能满足低压电路的安规要求，线圈与安装PCB之间不会出现击穿漏电的风险。

　　引脚的长度经过标准化裁切，穿过PCB后露出的长度刚好满足焊接要求，不需要生产时额外剪脚，减少工序步骤，同时引脚表面做了镀锡处理，抗氧化能力强，存储周期内不会出现引脚氧化导致的可焊性下降问题。在电路匹配层面，这种绕线结构的电感拥有较低的直流电阻，在通过额定电流时的自身压降更小，不会过多损耗电路功率，相比同封装的叠层电感，它的载流能力更强，更适合对电源效率有要求的小功率供电回路。对于结构设计从业者来说，建模时需要重点关注引脚的同轴度、底座与线圈的同轴度公差，避免插装时引脚无法对准焊盘；同时要注意封盖与底座的卡扣配合尺寸，预留合理的装配公差，保证压合时不会出现卡扣断裂、装配松动的问题。在做板卡结构适配时，要准确核算元件本体的最大外径，预留足够的电气间隙，尤其是在高压与低压区域相邻的位置，要保证电感本体与周边高压元件的距离满足安规要求。
