圆柱插针式有源蜂鸣器结构设计

　　在工业控制终端、消费类电子主板、安防报警装置、车载电子模块的硬件布局中，这类圆柱型插针式蜂鸣器是最常见的声学提示元件，不同于贴片式蜂鸣器对回流焊工艺的适配要求，直插式结构更适配小批量打样、手工焊接、厚PCB板载安装的场景，在老旧设备改造、工控板卡维修替换场景中，这类结构的元件兼容性更强，不需要额外调整焊盘开孔尺寸就能直接替换同规格旧件。从结构设计逻辑来看，整体采用矮圆柱型壳体，主体外壳选用ABS阻燃材质注塑成型，外壳壁厚控制在0.8mm，既可以保证内部谐振腔的密闭性，避免声波在腔体内形成乱反射导致发声效率下降，又能控制整体重量，减少PCB板载后的承重应力，避免长期使用后焊盘出现虚焊脱落问题。顶部预留的圆形区域是发声出音孔的覆盖区域，

　　设计时没有采用密集开孔结构，而是用微穿孔的防尘网贴合在壳体内部，既可以阻挡生产车间的焊锡渣、灰尘、飞虫进入谐振腔干扰振膜振动，又不会对声压级造成明显衰减，实测在1米距离下声压可以稳定维持在85分贝以上，满足设备故障提示、操作反馈的听觉辨识度要求。底部引出的两根直插引脚采用镀锡铜材质，引脚直径0.5mm，引脚中心距控制在7.6mm，完全适配通用PCB板的2.54mm网格孔距设计，不需要额外定制异形焊盘，在布局时可以直接对齐标准网格放置，降低PCB布线的难度。引脚伸出壳体的长度控制在3.2mm，既可以保证穿过1.6mm标准厚度PCB后留有足够的焊接长度，又不会因为引脚过长导致波峰焊后残留多余焊锡、或者引脚触碰周边元件造成短路。

　　安装边界方面，这类蜂鸣器的整体外径控制在12mm，整体高度不含引脚为9.5mm，在PCB布局时只需要预留直径13mm的圆形禁布区，高度方向预留10mm的装配空间即可，不会和周边的电容、电阻、接线端子等元件产生结构干涉，在紧凑的手持设备、小型工控模块内部也能灵活布置。从功能特性来看，这类有源蜂鸣器内部集成了振荡驱动电路，只需要给引脚通入额定的直流电压就可以直接发出固定频率的提示音，不需要外部额外搭建振荡电路，相比无源蜂鸣器可以节省主控芯片的PWM输出资源，简化硬件电路的设计复杂度，非常适合用于简单的上电提示、按键操作反馈、故障报警触发等场景。设计时特意将引脚的极性标识做在壳体底部，靠近正极引脚的位置做了微小的凸点标记，

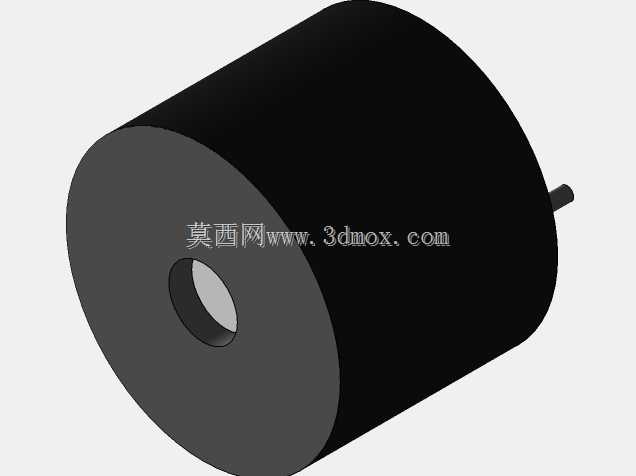

　　生产焊接时操作人员不需要额外对照丝印就能快速判断极性，减少反向焊接导致的元件损坏概率。壳体的接缝处采用超声波焊接工艺，接缝处没有多余的溢胶和缝隙，整体防护等级可以达到IP54，在有少量粉尘、偶尔溅水的设备外壳内部也可以稳定工作，不会因为潮气进入内部导致电路短路。在实际选型匹配时，结构工程师只需要确认安装空间的直径、高度尺寸，以及引脚的孔距参数，就可以直接替换同参数的其他品牌蜂鸣器，不需要重新调整PCB板的开孔和外壳的内部避让结构，大幅缩短硬件迭代的验证周期。不同于大型报警蜂鸣器需要额外的固定支架、接线端子，这类插针式蜂鸣器完全依靠引脚焊接固定在PCB上，不需要额外的螺丝、卡扣固定，装配时只需要插入对应焊盘完成焊接即可，单颗元件的装配耗时不超过2秒，非常适合大批量流水线生产的产品使用，能有效降低整机组装的人工成本。在做三维建模时，特意还原了壳体表面的细微磨砂质感，以及引脚端部的倒角结构，在做整机虚拟装配时，可以真实模拟元件插装的过程，检查引脚和焊盘的对齐度，以及壳体和周边结构件的间隙，避免实际生产时出现元件装不进去、或者和外壳顶死的问题。谐振腔的内部结构也按照实际产品的腔体尺寸做了等比例还原，在做声学仿真时，可以直接导入模型进行声压级、谐振频率的仿真验证，不需要重新构建内部腔体模型，能有效缩短硬件开发前期的仿真验证周期。
