TE连接器大头针式传感连接部件

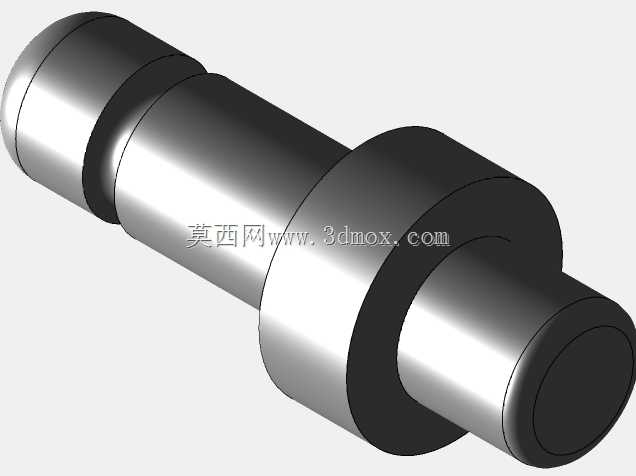

　　在工业传感信号传输、电气连接回路的搭建场景里，这类带法兰凸台的柱式连接部件，是传感单元与主控回路之间实现稳定信号导通的核心衔接零件，常见于仪器仪表内部的信号采集端、工业设备的传感检测工位，用来完成微弱传感信号的低损耗传输，同时兼顾安装后的结构定位稳定性，避免设备运行过程中因振动、拉扯出现连接松脱的问题。从结构设计逻辑来看，整体采用三段式同轴柱体加中部法兰盘的布局，顶部的粗柱段是插接配合的导向与限位段，做了圆滑的端面过渡处理，在对接配套母端接头时，能够自动修正小角度的装配偏差，降低插接过程中的卡滞风险，柱面的精度控制直接影响插拔力的一致性，过紧会导致现场装配难度提升，过松则会在长期使用后出现接触电阻波动的问题。

　　中部向外延伸的法兰盘是整个部件的安装基准面，法兰的两个端面都做了平面度管控，安装时可以贴合设备面板或者PCB板的安装面，通过法兰周边的固定点位完成锁紧，既能够限制部件轴向的窜动，也能在插接外力作用下分散受力，避免柱体根部出现应力集中导致的断裂问题，法兰的外径尺寸需要匹配安装位的开孔边界，既要保证安装后有足够的支撑面积，也不能占用周边其他电子元器件的布局空间。下部的柱段是接触导通的核心工作段，内部集成了信号接触的插针结构，也就是标签标注的大头针接触件，这类接触件采用弹性接触设计，对接后能够保持稳定的接触压力，在存在一定振动的工业现场环境下，依然可以维持较低的接触电阻，避免传感信号出现传输中断或者数值跳变的问题，

　　柱段的外径尺寸与配套插孔的内径做了公差匹配，保证插接后同轴度偏差控制在合理范围内，减少信号传输过程中的阻抗不连续问题。在实际选型应用过程中，这类部件的安装边界需要重点考量，轴向的总长度决定了安装后在设备内部的纵深占用空间，设计装配结构时需要预留足够的插拔操作空间，法兰盘的厚度决定了安装面的承压能力，在需要密封的应用场景下，还可以在法兰端面加装密封垫圈，实现安装位的IP防护等级提升。不同于普通的电源连接插件，这类面向传感信号传输的连接部件，在结构设计时需要额外考虑信号屏蔽的预留结构，柱体的金属外壳部分可以作为屏蔽层的连接载体，将传感回路的干扰信号通过外壳导到设备接地端，降低工业现场电磁干扰对微弱传感信号的影响，

　　这也是为什么这类部件多采用金属壳体结构的原因，相比塑料壳体，金属壳体既能够提供更好的结构强度，也能实现天然的电磁屏蔽效果。在三维建模过程中，这类回转体结构的建模重点在于各段柱体的同轴度约束，法兰盘与柱体的衔接位置需要做合理的圆角过渡，避免尖角位置出现应力集中，同时要还原插接端面的倒角特征，这些细节特征直接影响后续3D打印样件或者机加工件的装配适配性，如果忽略了导向倒角的设计，实际装配时很容易出现插接过紧甚至刮伤配套母端接触件的问题。从设备维护的角度来看，这类部件的法兰式安装结构相比直插式无固定的结构，后期维护更换时的拆装效率更高，只需要松开法兰的固定件就可以整体拔出更换，不需要拆解周边的其他布线结构，在仪器仪表类设备的售后维护场景下，能够大幅缩短故障排查和零件更换的时间。不同应用场景下对这类部件的接触件镀层有不同要求，常规工业环境下采用镀锡处理就能满足防氧化和导通要求，在有腐蚀性气体或者高湿度的应用场景下，则会采用镀金接触件，提升长期使用的接触稳定性，不过外部的结构尺寸是统一的，这也保证了同型号部件的互换性，不需要因为镀层差异调整安装结构的设计。在做设备整体的结构布局时，这类连接部件的安装位置通常会预留一定的手指操作空间，方便现场操作人员不用额外工具就能完成插接操作，法兰盘的尺寸设计也刚好能够提供一定的受力支撑，在插拔过程中不会因为受力过大导致柱体变形。
