单位LED数码显示器件三维结构设计

项目分类:传感器 发布时间:2022-02-22 ID:561245
  • 单位LED数码显示器件三维结构设计
  • 单位LED数码显示器件三维结构设计

  这款单位LED显示器件的三维结构,还原了直插式一位七段数码管的完整装配细节,在做小型测控设备、仪器面板的显示模块选型与结构适配时,能直接用来做装配干涉检查、面板开孔匹配验证。日常接触的工业数显温控表、小型计数器、台式万用表的面板数值显示区,很多都采用这类封装尺寸的单位数码管,单颗可独立显示0-9的阿拉伯数字,搭配小数点标识位,能满足单维度数值的直观显示需求,不需要复杂的驱动协议,通过对应段码引脚的电平控制就能点亮对应发光段,在低复杂度的数显场景里,比点阵屏、液晶模组的成本更低,强光下的可视性也更有优势。

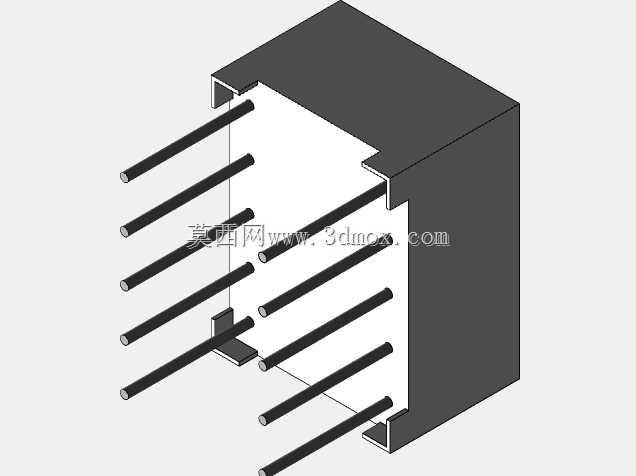

  建模过程中优先还原了器件的实际安装边界:主体塑壳采用阻燃白色环氧塑封材质的外观质感,表面印刷的型号标识位置与实物一致,正面显示区域的红色发光段做了微凸的弧面处理,还原实际封装时环氧树脂灌封形成的光学透镜效果,能让LED芯片发出的光线更均匀地扩散到段面,避免出现局部亮斑。底部的直插引脚按照标准2.54mm排距排布,引脚直径、伸出塑壳的长度都参照行业通用封装尺寸做了还原,引脚根部做了微小的倒角过渡,还原实际生产中引脚冲压成型的工艺特征,在做PCB Layout的封装匹配时,能直接对照模型核对焊盘位置、引脚伸出长度是否满足波峰焊的工艺要求,避免出现引脚过短无法透焊、或者引脚过长剪脚后残留应力拉扯塑壳的问题。

  从结构设计的角度看,这类数码管的塑壳内部是空腔结构,用来固定绑定了LED芯片的陶瓷基板,打线完成后用黑色环氧树脂填充底部空腔做密封,正面的显示段位置预留了透光窗口,用掺了散射剂的透明环氧树脂灌封形成段码的发光面,建模时把内部空腔的壁厚、加强筋位置都做了还原,能直观看到塑壳的壁厚均匀性控制在0.8mm左右,既保证了塑壳的结构强度,过回流焊或者波峰焊时不会因为高温出现壳体变形,也不会因为壁厚过大占用过多的面板内部空间。引脚采用可焊性镀锡处理,模型里还原了引脚表面的哑光镀锡质感,和塑壳结合的位置做了密封凸台,避免焊接时助焊剂顺着引脚缝隙渗入壳体内部,造成内部芯片短路或者发光段被污染出现显示发暗的问题。

  在实际设备装配场景里,这类单位数码管通常是从面板背面插入预先开好的方孔里,靠塑壳侧面的微小倒扣卡在面板内侧,不需要额外打胶或者螺丝固定,安装效率很高,模型里还原了侧面倒扣的尺寸与位置,在做面板结构设计时,可以直接用这个模型来核对开孔的尺寸公差,倒扣的压缩量控制在0.2mm左右,既保证安装后不会因为设备振动出现松脱,也不会因为倒扣过盈量太大导致安装时塑壳被撑裂。显示面和面板表面的齐平度也做了还原,安装后显示面比面板表面高出0.3mm左右,既不会因为突出过多容易被磕碰损坏,也不会因为凹陷进去形成观察死角,从正面120度的视角范围内都能清晰看到显示的数字。

  做设备三维总装的时候,这个模型还能用来核对显示区域和周边按键、接线端子的安全距离,数码管的工作温度范围在-20℃到85℃之间,长时间点亮时塑壳表面的温度会比环境温度高10℃左右,建模时预留的周边间隙能保证空气自然对流散热,避免热量堆积加速LED芯片的光衰,延长器件的实际使用寿命。另外模型里的小数点位置是在显示面的右下角,符合行业通用的引脚定义习惯,驱动电路设计时不需要额外做段码映射,能直接匹配通用的七段数码管解码芯片,减少硬件调试的工作量。
