光电感应类传感器外壳安装结构

　　做设备电气布局的时候，这类槽型光电外壳的安装适配是经常碰到的细节，很多新手建模的时候容易忽略安装边界和周边结构的干涉问题，最后打样回来装不上，或者感应位置对不准，耽误整台设备的调试周期。先从实际应用场景说，这类结构常用在自动化流水线的工件到位检测、滑台行程限位、料仓缺料判断这些工位，尤其是3C产品组装线、小型输送线的位置检测点，因为安装空间紧凑，对传感器的外轮廓尺寸、安装脚的位置精度要求很高，稍微差1mm，可能就会出现感应盲区，或者和旁边的走线槽、固定型材刮碰。

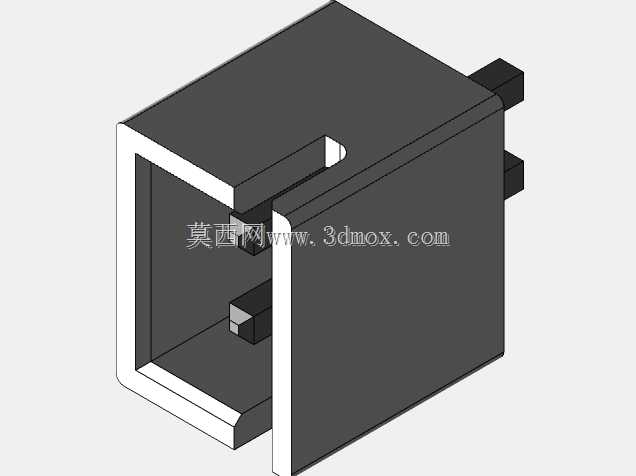

　　从功能特性上看，这个外壳采用上下扣合的槽型结构，内部预留的腔体刚好可以容纳红外发射、接收管以及对应的信号处理电路板，底部伸出的两个定位安装脚，是直接插装在PCB板或者设备安装板的预开孔里的，不需要额外打螺丝固定，装配的时候直接对准孔位压入即可，能大幅减少产线装配的工时。外壳的槽口宽度是经过匹配设计的，刚好能让对应的挡片顺利穿过，不会出现挡片刮蹭壳体内壁的情况，同时槽深也能保证发射和接收管的光路完全被遮挡的时候，输出稳定的触发信号，不会因为外界环境光的干扰出现误触发。

　　设计思路上，这个结构优先考虑的是装配便利性和抗干扰能力，外壳的侧壁做了加厚处理，一方面是在注塑成型的时候减少翘曲变形，保证两个安装脚的位置度公差能控制在0.1mm以内，另一方面厚实的侧壁可以屏蔽一部分外界的杂散光，提升传感器工作的稳定性。扣合结构采用的是侧边卡扣式设计，不需要超声波焊接或者胶水粘接，组装的时候把内置的电路板放到位，上下壳对准按压就能扣紧，后期如果需要维修更换内部元件，也可以直接撬开卡扣，不会损坏外壳结构。内部的几个定位柱是专门用来卡紧电路板的，电路板放进去之后不会在腔体里晃动，避免因为设备运行的震动导致发射接收管偏移，影响检测精度。

　　再说到外形尺寸和安装边界，这个外壳的整体外轮廓是方正的小型块体，总高度不到20mm，横向宽度也控制在15mm左右，适合在狭小的安装空间里布置，底部两个安装脚的中心距是标准的2.54mm倍数，既可以直接插在标准洞洞板上做原型验证，也可以适配定制安装板的开孔尺寸。安装的时候需要注意，槽口的朝向要和挡片的运动方向垂直，安装脚插入开孔之后，最好在背面点一小滴瞬干胶固定，避免设备长期运行的震动导致外壳松脱。另外建模的时候要注意，外壳的内壁和内部电路板之间要预留至少0.2mm的间隙，方便装配的时候顺利放入，同时卡扣的配合公差要控制在0.1mm以内，太松容易扣不紧脱落，太紧会导致装配的时候卡扣断裂。

　　很多人做这类结构建模的时候，容易忽略内部光路的遮挡设计，这个外壳的槽口边缘做了小的延伸挡边，就是为了防止侧面的杂散光进入接收管，哪怕是车间里的荧光灯直射，也不会影响传感器的触发稳定性。底部的安装脚做了轻微的拔模斜度，压入安装孔的时候会有一定的过盈量，不需要额外固定就能保持位置，同时安装脚的端面做了倒角处理，对准孔位的时候不需要非常精准就能顺利插入，降低装配的对位难度。在实际选型适配的时候，要注意这个外壳对应的检测槽宽，匹配对应厚度的检测挡片，挡片厚度一般不超过槽宽的三分之一，避免运动过程中出现卡滞。
