椭圆款动物造型汽车标识立体结构设计

　　在汽车外饰标识件的结构设计工作中，这类椭圆基底搭配浮雕动物图案的车标，是整车品牌视觉识别系统的核心外露部件，其设计落地需要兼顾外观辨识度、安装适配性与长期使用的可靠性。从实际装车场景来看，这类标识通常布置在车辆前格栅中央、尾门居中位置或者轮毂盖中心区域，不同安装位置的边界尺寸存在明确差异：布置在前格栅的版本，椭圆长轴尺寸通常控制在120-150mm区间，短轴对应为70-90mm，整体厚度不超过8mm，避免突出格栅平面过多影响前脸整体的型面流畅度；布置在尾门的版本尺寸会略小，长轴多在80-100mm，短轴50-60mm，厚度控制在5mm以内，适配尾门钣金的轻微曲面弧度；轮毂盖版本的尺寸最小，长轴通常不超过60mm，需要匹配轮毂中心的安装卡槽尺寸。

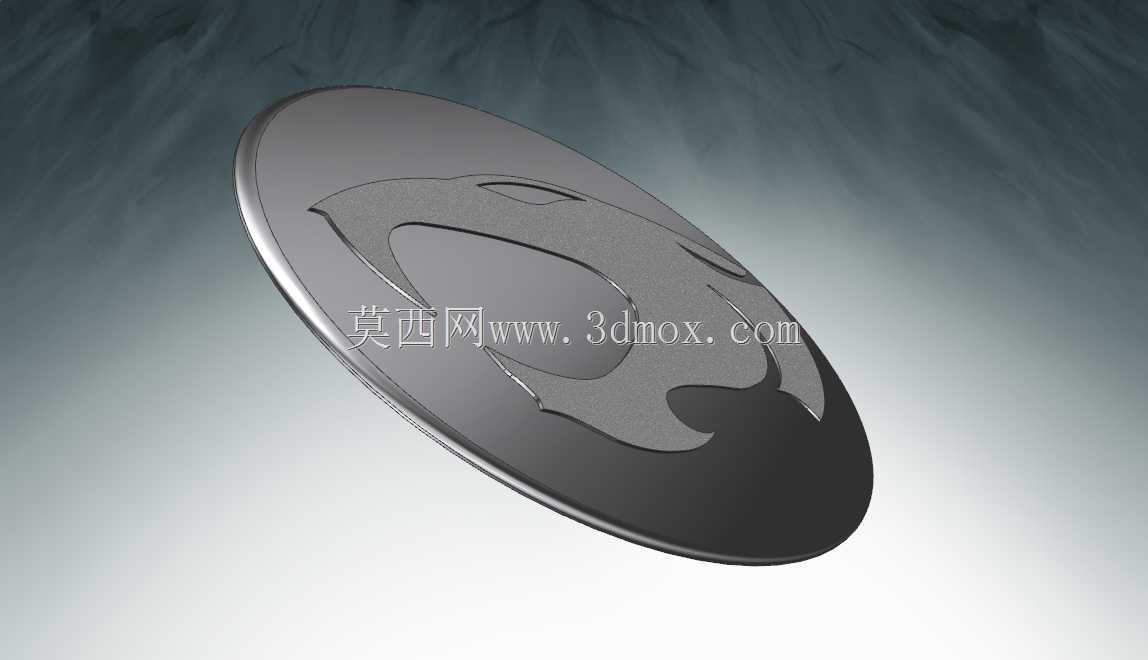

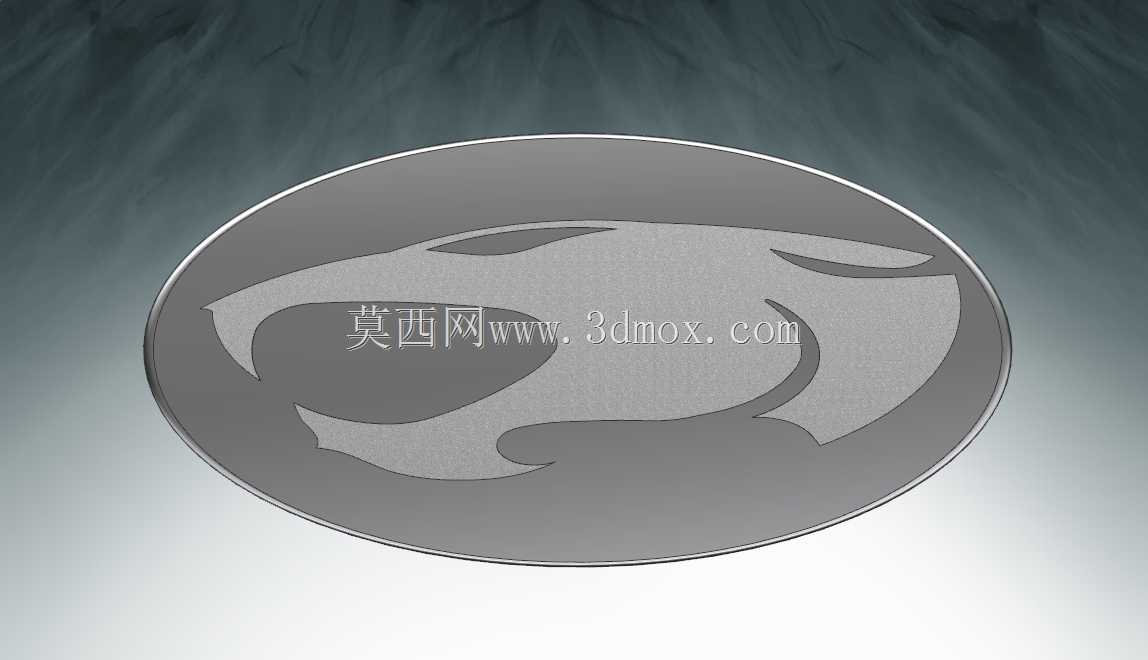

　　设计过程中首先要处理的是基底与浮雕图案的层级关系，椭圆基底采用带微小圆角的边缘处理，圆角半径控制在1.5-2mm，既避免锐边造成的装配划伤，也能在光影下形成柔和的轮廓边界。表面的动物造型采用浮雕式结构，凸起高度相对于基底平面控制在1.2-1.8mm，这个高度区间既能保证图案的立体辨识度，又不会因为凸起过高在车辆行驶过程中积累风阻、或者在洗车环节被高压水流冲脱。图案的线条过渡全部采用G2连续的曲面处理，没有尖锐的棱角，一方面是为了电镀或者喷漆工艺的良率考虑，避免尖角位置出现漆层堆积或者电镀结瘤，另一方面也能减少行驶过程中灰尘、泥水在图案缝隙中的积存，降低后期清洁的难度。

　　从安装结构的设计逻辑来看，这类车标背面通常会设置三个均匀分布的定位柱，定位柱直径2.5mm，高度根据安装位置的钣金/格栅厚度调整，通常在6-10mm区间，定位柱末端带倒刺结构，装配时直接卡入对应安装位的预制孔中，不需要额外打胶或者螺丝固定，装配效率能满足整车生产线的节拍要求。针对尾门粘贴版本的需求，基底背面会预留整圈的3M胶粘贴槽，槽深0.8mm，刚好容纳标准厚度的双面胶，粘贴后胶层不会溢出到车标边缘，保证外观整洁度。

　　材质选择上，外露面通常采用ABS+PC合金注塑成型，这种材料的表面平整度好，电镀附着力强，能够承受-40℃到85℃的环境温度变化，不会因为长期户外暴晒出现变形或者表层脱落。基底背面可以采用回收料注塑，在不影响结构强度的前提下控制物料成本。表面处理工艺根据品牌定位不同有所区分，高端车型会采用整体镀铬加局部哑光处理，浮雕图案做亮面铬，基底做哑光铬，通过质感差异突出图案层次；入门车型可以采用喷漆处理，基底做黑色高光，图案做银色哑光，同样能达到清晰的识别效果。

　　在建模阶段需要重点关注的是曲面的光顺性检查，所有外观面的曲率梳不能出现突然的拐点，斑马纹测试要保证过渡均匀，避免出现肉眼可见的曲面凹陷或者凸起。同时要做装配干涉检查，确认车标安装后与周边的格栅饰条、尾门钣金的间隙保持在2mm均匀区间，不会出现安装后偏斜、与周边件摩擦的问题。还要考虑长期使用的耐久性，定位柱的拉脱力需要达到150N以上，保证车辆在高速行驶、经过颠簸路面时车标不会脱落；表层的电镀层需要通过48小时盐雾测试，不会出现锈点或者镀层剥落，满足整车的质保周期要求。这类标识件虽然尺寸不大，但是作为品牌视觉的核心载体，每一处尺寸细节、曲面过渡、安装结构的设计，都会直接影响用户对整车品质的第一印象，在建模过程中需要反复核对外观数据与安装边界，确保量产件与设计效果完全一致。
