工业电源板配套干扰抑制滤波装置

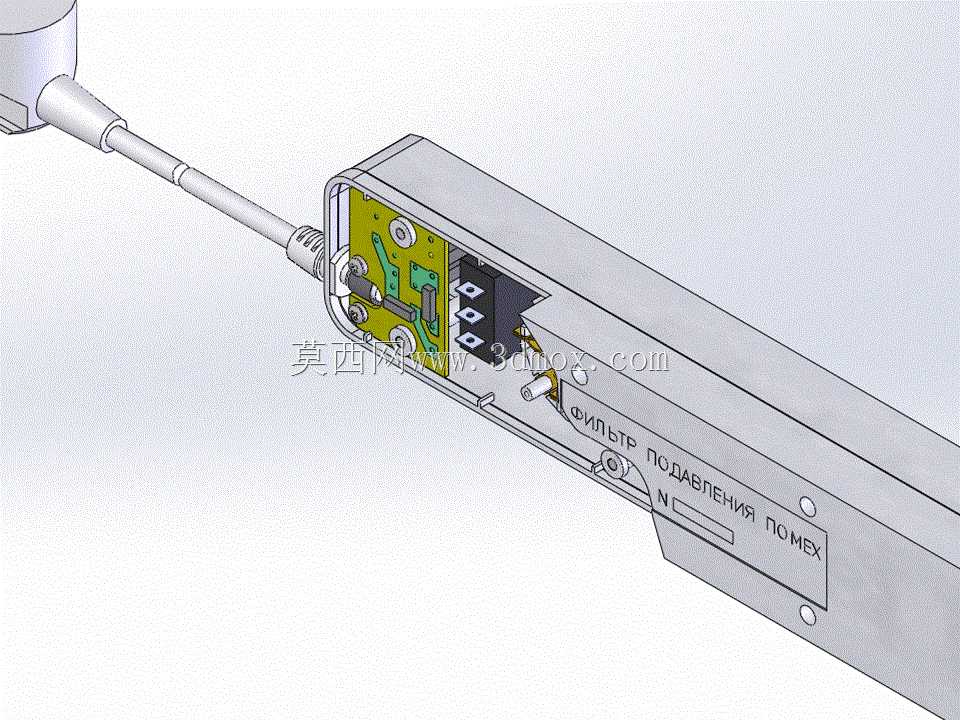

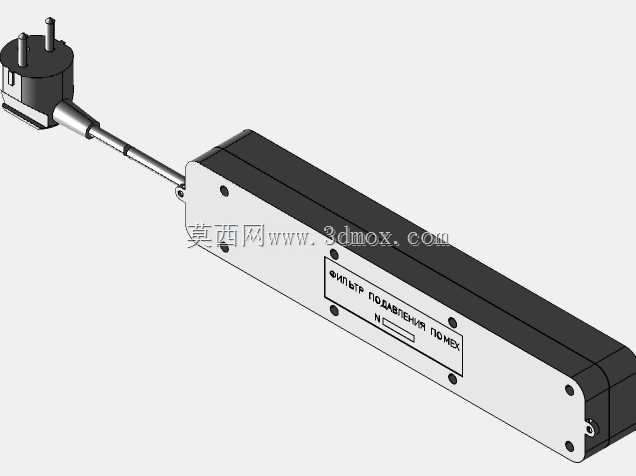

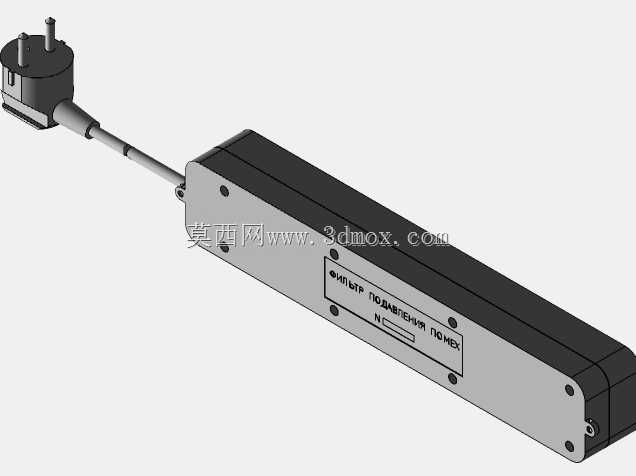

　　在工业电控系统的现场布线场景里，动力线路往往会和伺服驱动、变频调速设备的输出线缆同桥架敷设，这类工况下电网侧的传导干扰、设备启停产生的尖峰脉冲很容易顺着供电回路窜入控制板卡，轻则造成采样信号漂移、通讯数据丢包，重则导致主控芯片复位、存储参数错乱，这也是很多现场调试阶段排查许久都找不到根源的隐性故障点。这款配套工业电源板的干扰抑制滤波装置，就是针对这类加装场景做的适配化结构设计，不需要对原有供电回路做大规模改线，只需要在电源板进线端做就近安装，就能把差模、共模干扰的传导路径切断。从结构细节来看，装置采用长条形金属拉伸壳体作为屏蔽载体，壳体本身直接和安装板的接地端连通，相当于给内部滤波电路做了一层完整的法拉第屏蔽笼，避免内部滤波元件自身受到空间辐射干扰的同时，也能阻断滤波回路的二次辐射溢出。进线端采用带应力释放结构的线缆出线设计，线缆和壳体衔接处做了密封衬垫，既可以防止现场布线时的拉扯应力直接作用到内部PCB焊点上，也能适配多粉尘、轻度油污的工业车间安装环境，避免异物顺着线缆缝隙进入壳体内部造成绝缘性能下降。

　　内部电路布局上，将共模电感、X电容、Y电容按照干扰泄放路径做了分区排布，输入侧的共模电感紧贴进线口安装，第一时间滤除线缆上串入的共模干扰，差模电容布置在电感输出侧，配合电感完成差模尖峰的吸收，泄放电阻紧贴PCB边缘安装，避免断电后电容残留电荷造成的维护安全隐患。考虑到很多存量设备的电源板已经完成定型安装，没有预留标准滤波器的安装空间，这款装置的外形尺寸做了紧凑化处理，整体截面尺寸控制在可以贴装在电源板侧边的范围，安装固定孔位可以直接适配原有电源板的扩展安装位，不需要额外在电控柜内打孔固定，也不会和周边的接线端子、散热片产生安装干涉。

　　实际选型适配时，只需要确认供电回路的额定电流、工作电压等级和装置参数匹配，安装时保证壳体接地端和电控柜主接地点的连接电阻小于0.1欧姆，就能达到预期的干扰抑制效果。在数控设备、工业机器人控制柜、自动化生产线的分布式IO模块供电回路里，这类就近安装的板载滤波装置，比在柜内总进线端安装大容量滤波器的针对性更强，因为干扰往往是在板卡附近的线路耦合产生的，长距离的柜内布线会让经过总滤波器滤除的干扰再次耦合到供电线上，就近滤波的方式可以把最后一段布线引入的干扰完全阻隔在电源板入口之外。

　　设计阶段也充分考虑了量产装配的工艺性，内部PCB和壳体之间采用卡槽定位加少量螺丝固定的方式，不需要复杂的工装夹具就能完成组装，出线端的线缆接头采用标准压接工艺，和内部PCB的焊盘做了防拉脱加固，避免装配过程中线缆拽动造成焊点虚接。壳体表面的标识直接采用激光蚀刻工艺，不会因为长期使用中的擦拭、油污附着造成参数标识模糊，方便后期维护时快速识别装置的接线方向和参数规格。从安装边界来看，装置出线端的线缆预留了足够的弯曲半径空间，即使在安装空间局促的线槽旁，也能完成线缆的弯折布线，不会因为线缆过度弯折造成线芯断裂或者屏蔽层破损。和传统的导轨安装式滤波器相比，这种贴装在电源板上的滤波装置不需要占用导轨安装空间，也不需要额外的接线端子做中转，减少了线路上的连接节点，也就降低了节点接触不良带来的故障概率，尤其适合对电控柜内部空间利用率要求较高的紧凑型设备使用。在做EMC测试整改时，这类板载滤波装置也可以作为快速整改的配件使用，不需要重新设计电源板的PCB布局，只需要在原有电源板的进线端加装该装置，就能快速提升设备的传导发射、抗扰度测试通过率，大幅缩短整改周期，减少因为重新开板带来的成本投入和时间损耗。
