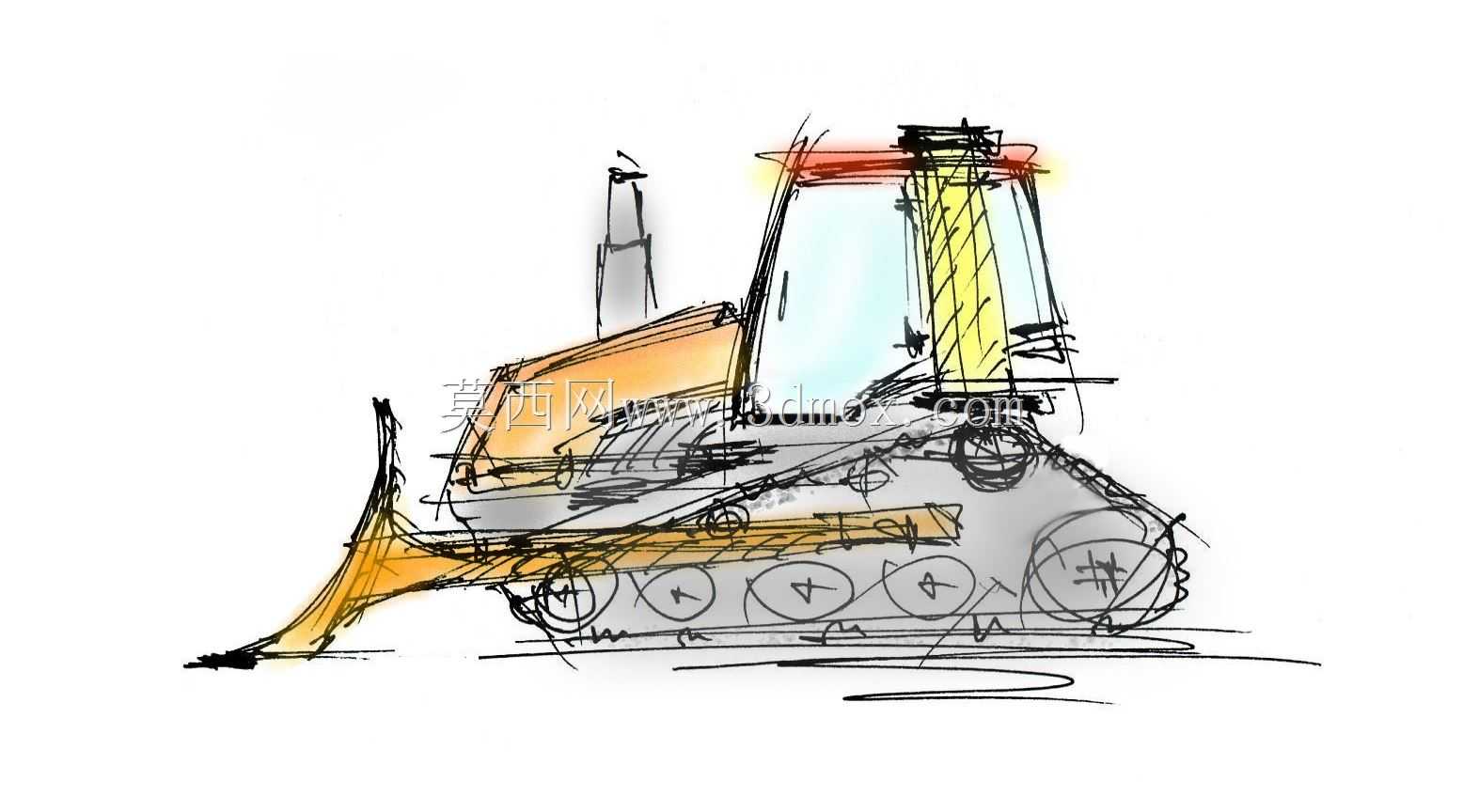

手绘风格履带式推土机外观造型设计

　　履带式推土机是土方作业场景中应用极为广泛的核心工程设备，在矿山剥离、场地平整、道路修筑、基坑开挖、林区集材、滩涂开发等作业场景中，都承担着核心的土石方推运、场地整备、障碍物清理作业任务，部分加装附属装置的机型还可完成松土、吊装、碾压等拓展作业，是基建、矿山、农林、水利等领域不可或缺的作业装备。这款手绘风格的推土机造型设计，从工程实际作业需求出发，先梳理了整机的功能模块布局逻辑：整机采用履带式行走机构作为承载基础，履带接地长度与轨距的匹配经过反复推演，保证在松软泥泞、碎石遍布的非硬化作业场地具备足够的接地比压，避免作业过程中出现陷机、侧滑风险，同时履带的导向轮、支重轮、托链轮、驱动轮的排布位置，在草图阶段就预留了足够的安装与维护空间，

　　方便后续结构细化时布置张紧机构、密封组件与润滑管路。前部的推土铲是核心作业部件，草图中明确了推土铲的弧形曲面轮廓，该曲面曲率经过作业工况匹配，推运土石方时可有效降低物料沿铲面溢出的概率，同时铲刀的切削角预留了调整余量，后续结构设计中可通过倾斜油缸调整切削角度，适配不同硬度的作业面——在硬质土层作业时调小切削角增强切入能力，在松散物料推运时调大切削角提升单次推运载量。推土铲与主机架连接的顶推梁、侧倾油缸铰接点位置，在草图中做了明确标注，保证作业时的受力可均匀传递至主机架，避免局部应力集中导致结构开裂。驾驶室的布局设计充分考虑了作业视野需求，草图中将驾驶室设置在整机中部偏上位置，前挡风玻璃采用大倾角设计，

　　作业时驾驶员可清晰观察到推土铲的切削刃位置与前方作业面状况，后部视野也预留了足够的观察角度，方便倒车移位时观察后方障碍物；驾驶室顶部的防护结构在草图中做了强化示意，满足工程车辆落物防护的安全要求，避免矿山、林区作业时坠落物对驾驶人员造成伤害。排气系统的布置在草图中设置在驾驶室侧前方，避免排气气流夹带的烟尘影响驾驶员视线，同时排气口的朝向做了上扬设计，减少作业时扬尘附着在驾驶室玻璃表面。整机的外形轮廓在草图阶段就做了边界控制，整机长度、宽度、高度的比例匹配常规中型推土机的转运要求，保证设备可通过平板拖车完成转场运输，无需额外拆解核心部件；整机的重心位置经过布局推演，落在履带接地长度的中心区域附近，

　　保证推铲满载作业时整机不会出现前倾翘尾，爬坡作业时也具备足够的纵向稳定性。手绘的表现形式保留了设计初期的造型灵感，线条的松紧变化直观体现了各个部件的体量感与结构层次，色彩的淡彩渲染明确了各个功能模块的区分：行走机构的深灰色体现厚重的承载属性，推土铲的暖黄色体现作业部件的警示属性，驾驶室的淡蓝色体现驾乘区域的通透属性，顶部防护结构的红色体现安全标识属性。在设计思路上，这款草图没有追求过度的造型夸张，而是完全围绕作业实用性展开：所有外轮廓的折线与曲面都服务于功能需求，没有多余的装饰性结构，覆盖件的接缝位置预留了检修口的开启空间，日常维护时可快速打开发动机舱、液压阀组舱的覆盖件完成滤芯更换、油液检查、管路紧固等维保操作；履带外侧的覆盖件轮廓做了内收设计，避免狭窄场地作业时覆盖件与周边障碍物发生刮蹭，同时也减少了作业时泥土附着在覆盖件表面的面积，降低日常清理的工作量。从结构建模的角度来看，这份草图明确了各个部件的比例关系与位置边界，后续开展三维结构细化时，可直接基于草图的轮廓线搭建骨架模型，依次完成行走系统、推土作业系统、动力系统、驾驶室系统、液压系统的结构建模，各个铰接点的位置、部件的运动包络都可在草图基础上做参数化调整，比如根据不同的作业吨位要求调整推土铲的宽度、履带的接地长度、整机的整机高度，快速衍生出适配不同作业场景的机型。
