六角焊接螺母M8 Din929紧固连接件

　　在钣金结构件、机箱机柜、汽车白车身、低压电气柜这类需要在薄金属板上实现可靠螺纹连接的场景里，这类六角焊接螺母是应用极广的内嵌式紧固元件。和普通外装螺母不同，它不需要在板材另一侧预留拧螺母的操作空间，直接通过凸焊工艺把螺母本体焊接固定在薄板表面，就能形成强度足够的内螺纹安装位，解决了薄板无法直接攻丝、攻丝后螺纹牙数不足易滑牙的痛点。

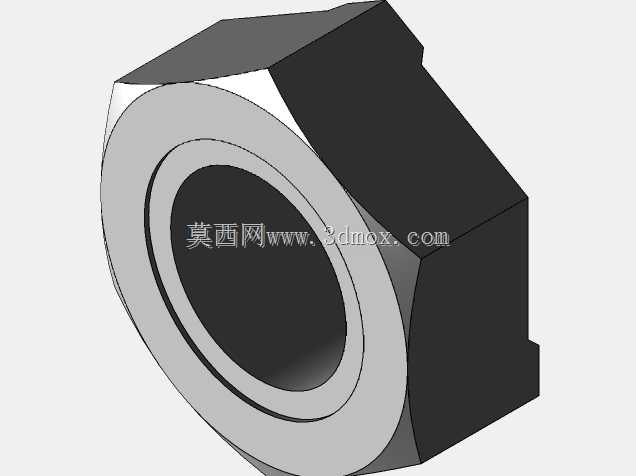

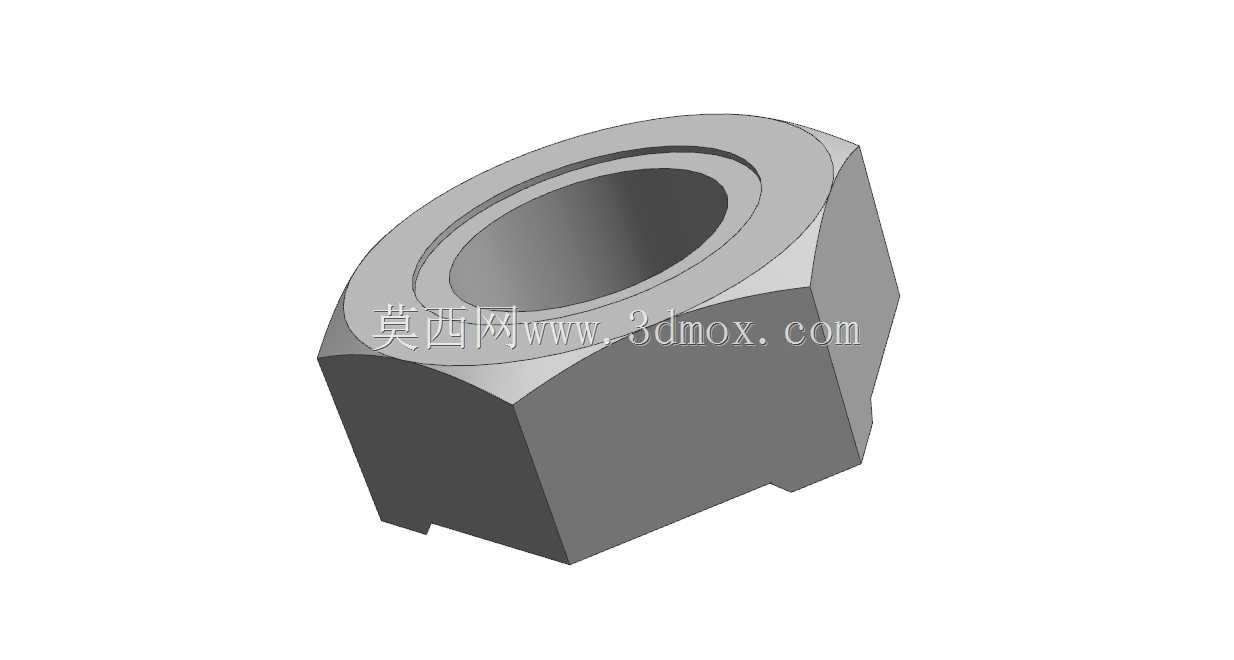

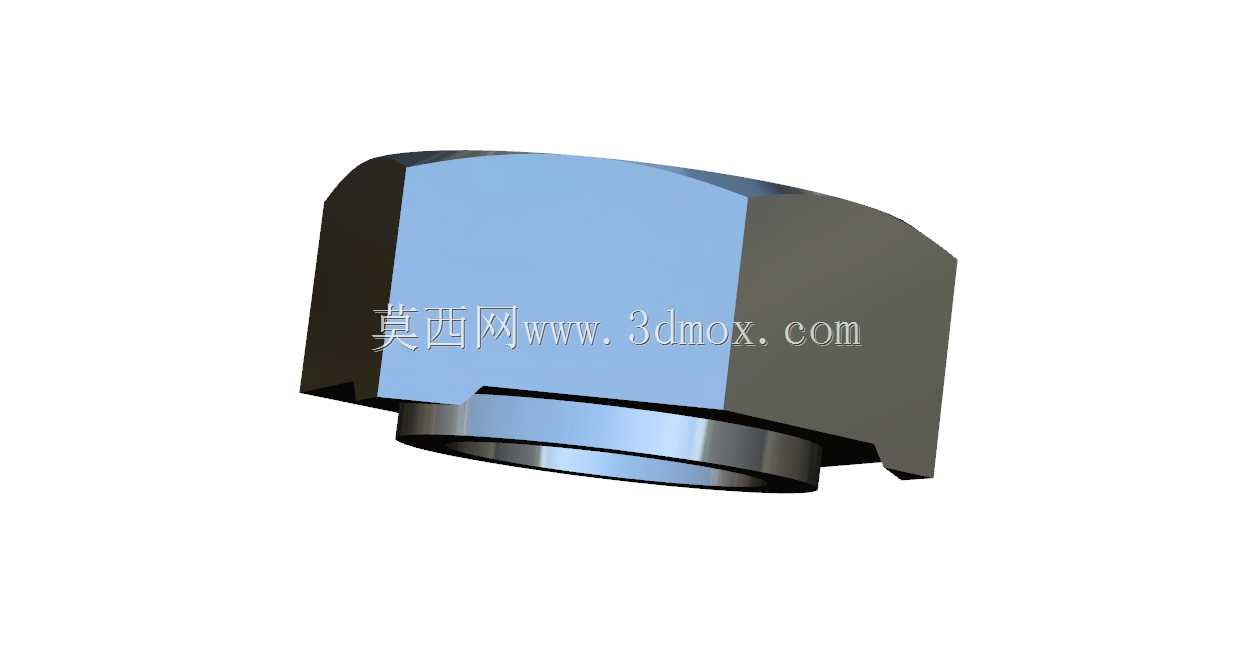

　　从结构设计来看，这款M8规格的焊接螺母遵循Din929标准要求，主体采用六角外形，一方面在焊接定位时可以靠六角边做初步防转限位，避免焊接过程中螺母出现周向偏移，另一方面在后续螺栓拧入时，六角结构也能和板材上的预冲定位孔形成配合，承受拧紧过程中的扭矩，降低焊接层的受力负荷。螺母底部带有三个均匀分布的焊接凸点，这几个凸点是焊接工艺的核心设计，凸焊时电流会集中在凸点位置，快速将凸点和板材接触区域熔化形成牢固的焊核，相比整个端面满焊的方式，凸焊的热影响区更小，不会导致薄板出现大面积焊接变形，也能避免焊渣飞溅到内螺纹区域损伤牙型。

　　实际选型使用时，首先要明确安装边界：这款螺母适配的板材厚度通常在0.8mm到3mm之间，板材上需要预先冲出直径8.2mm到8.4mm的定位孔，冲孔后要清理孔边的毛刺，避免毛刺垫在螺母和板材之间导致焊接虚焊。螺母的总高度控制在6mm左右，六角对边尺寸为13mm，焊接完成后突出板材表面的高度约4mm，设计装配结构时需要预留足够的避让空间，避免周边结构和螺母本体产生干涉。内螺纹为标准M8粗牙，螺距1.25mm，适配常用的8.8级、4.8级M8螺栓，拧紧扭矩需要根据板材厚度和焊接强度调整，通常在12N·m到18N·m区间，扭矩过大容易导致焊层撕裂或者螺纹滑牙。

　　从建模逻辑来说，构建这个零件的三维模型时，首先要以内螺纹的轴线为基准建立中心坐标系，先绘制六角外形的拉伸草图，拉伸得到螺母主体的基础实体，之后在底部端面绘制三个均匀分布的凸点草图，凸点高度通常设置为0.7mm到1mm，凸点端面做小倒角处理，避免凸点边缘过于尖锐影响焊接时的电流集中效果。内螺纹部分如果是用于装配仿真的模型，可以直接用装饰螺纹线简化处理，减少模型面数提升装配运行效率；如果是用于加工工艺验证的模型，则需要按照标准牙型切除出完整的螺旋螺纹，同时要注意螺纹入口处做1x45度的导向倒角，方便螺栓顺利拧入，也能避免螺纹首牙在焊接或者运输过程中出现磕碰损伤。

　　在不同行业的实际应用中，这类螺母的选型也有细节差异：比如汽车白车身焊接使用的焊接螺母，通常会在表面做镀锌钝化处理，提升耐锈蚀能力，焊接凸点的尺寸也会根据车身板材的厚度做微调，保证焊核的拉拔强度满足整车振动工况下的可靠性要求；而电气机柜行业使用的同类螺母，部分会选用不锈钢材质，适配户外机柜的防腐蚀需求，焊接时需要采用对应的不锈钢凸焊工艺参数，避免焊接区域出现晶间腐蚀。设计人员在调用这类标准件模型时，不能只看螺纹规格匹配，还要核对六角对边、凸点位置、总高度这些安装尺寸，避免出现焊接时定位不准、装配时周边零件干涉的问题，尤其是在做自动化焊接工装设计时，螺母的外形尺寸公差会直接影响工装定位销的适配精度，必须严格遵循标准给定的尺寸公差做模型校验。
