三级减速比38平行轴齿轮传动箱结构

　　这款三级平行轴齿轮减速结构，核心传动比设定为38，在中小功率传动场景中适配性极强，常见于轻工输送线、小型物料提升设备、包装线驱动单元这类对输出扭矩有明确要求、输入转速偏高的工况里。从实际应用层面看，这类定比减速结构不需要频繁换挡，依靠固定齿轮副的啮合完成转速降低与扭矩放大，输入侧通常对接常规4极异步电机或者伺服驱动单元，输出侧可以直接连接链轮、带轮或者联轴器，带动末端执行机构完成匀速传动作业。

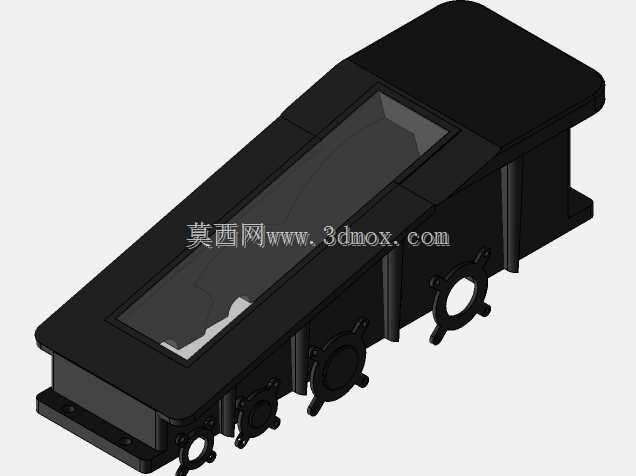

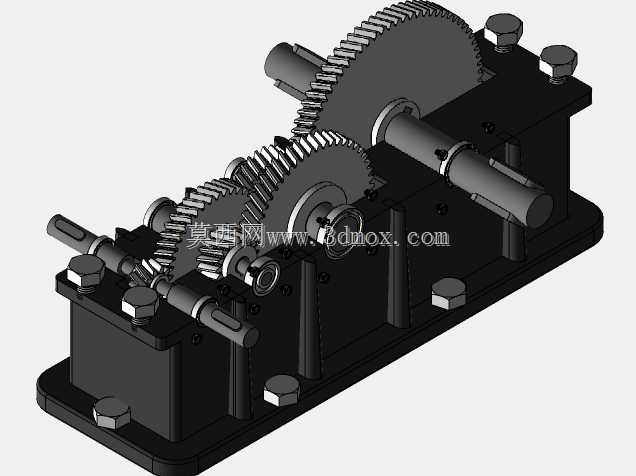

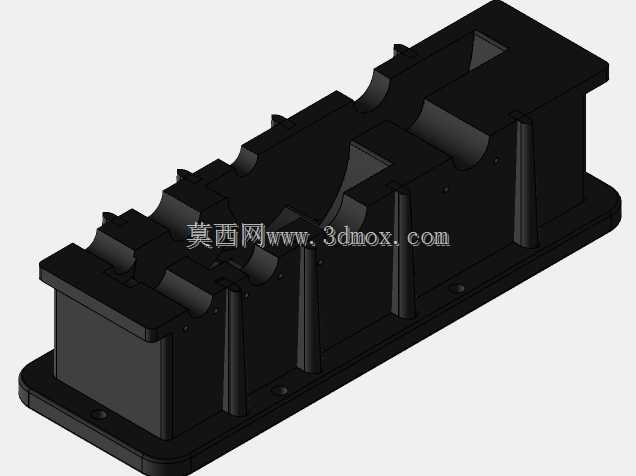

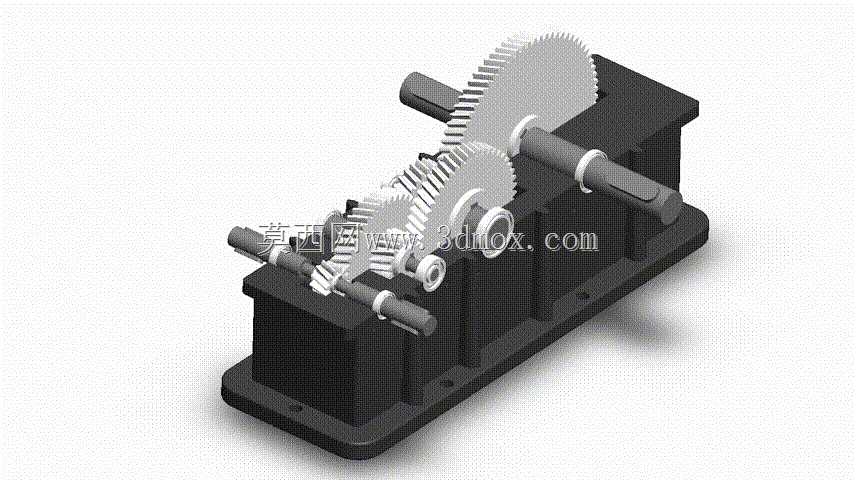

　　设计层面采用平行轴布置方案，三根传动轴沿箱体长度方向依次排布，每一级都采用直齿圆柱齿轮啮合，直齿齿轮的加工难度低，装配时不需要额外调整轴向啮合位置，对安装公差的容忍度更高，后期维护更换齿轮配件的成本也更低。箱体采用剖分式结构，上下箱沿通过螺栓紧固，装配时可以先将所有轴系、齿轮、轴承预装到下箱体的轴承座孔内，再扣合上箱体完成密封，这种结构在车间现场检修时不需要完全拆除设备外接的管路和线路，只需要拆开上箱盖就能检查齿轮磨损情况、补充润滑脂，大幅降低运维的时间成本。

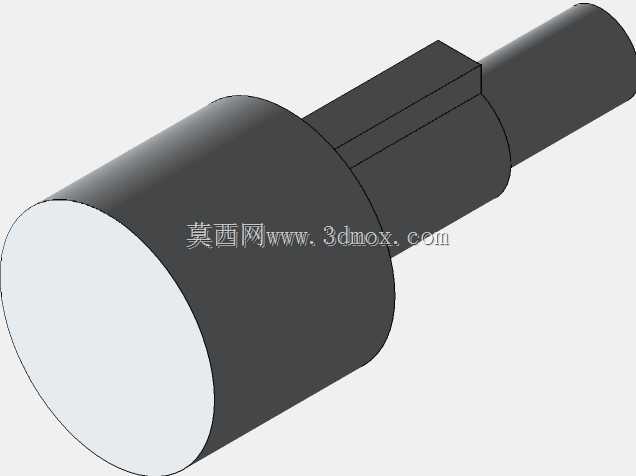

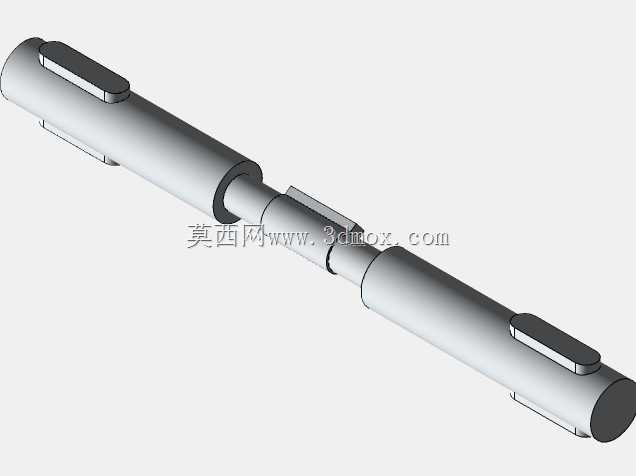

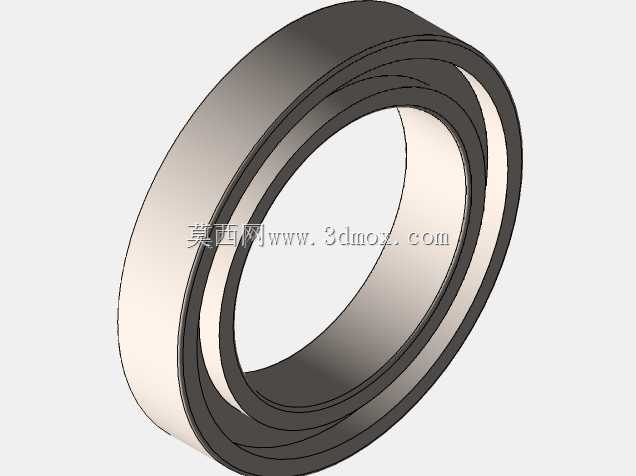

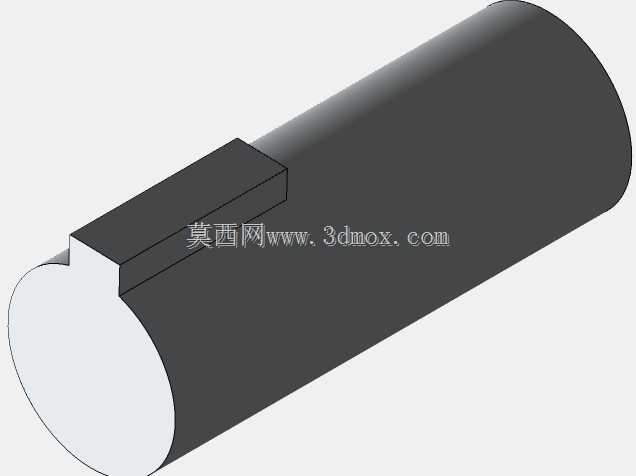

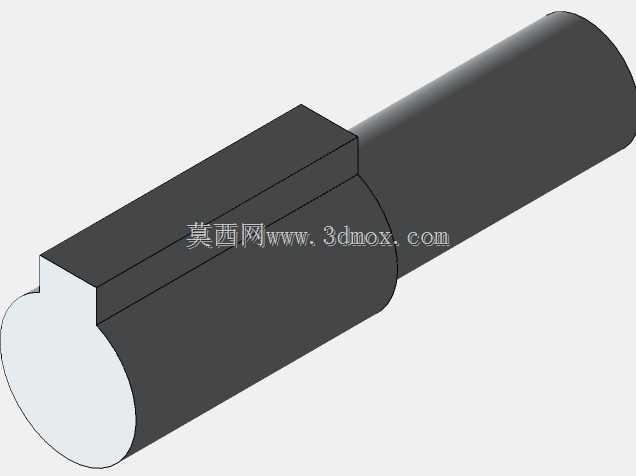

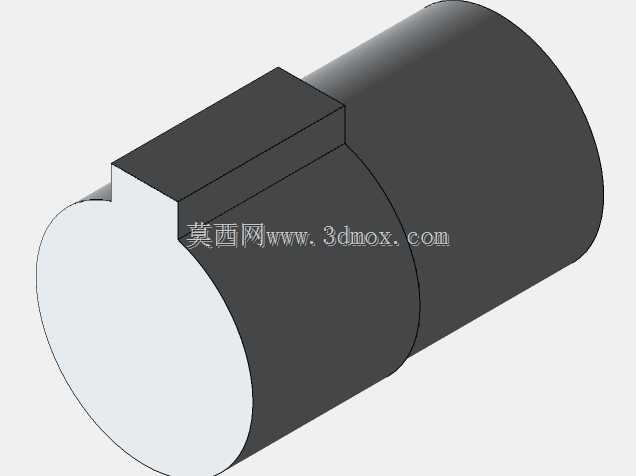

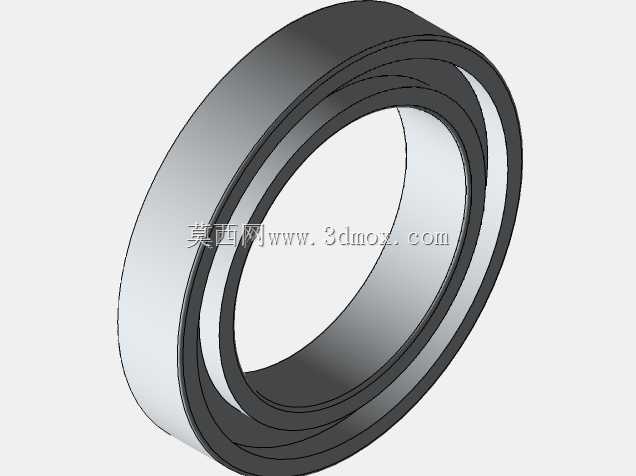

　　从安装边界来看，箱体底部设计有带安装孔的凸缘底座，四个安装孔的位置公差按照通用传动设备的安装规范设定，能够直接适配多数常规设备的安装机架，不需要额外做转接板。输入轴和输出轴都从箱体同侧伸出？不对，仔细看结构是输入轴在最外侧，输出轴在另一侧？不，实际建模时轴伸端的长度预留了标准密封件、轴承端盖的安装空间，轴端加工有标准键槽，能够直接配合标准平键完成动力传递，不需要二次加工轴头。每根轴的支撑都采用深沟球轴承，轴承外圈和箱体轴承孔采用过渡配合，内圈和轴颈采用过盈配合，能够承受径向传动载荷，同时抵消直齿轮啮合时产生的少量轴向力，不需要额外加装推力轴承，简化了轴系的结构复杂度。

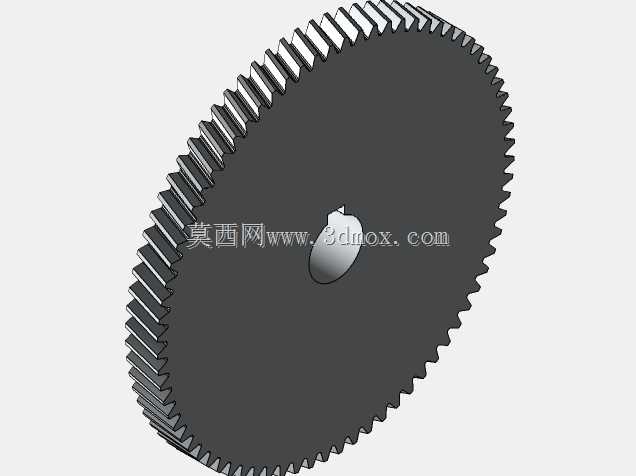

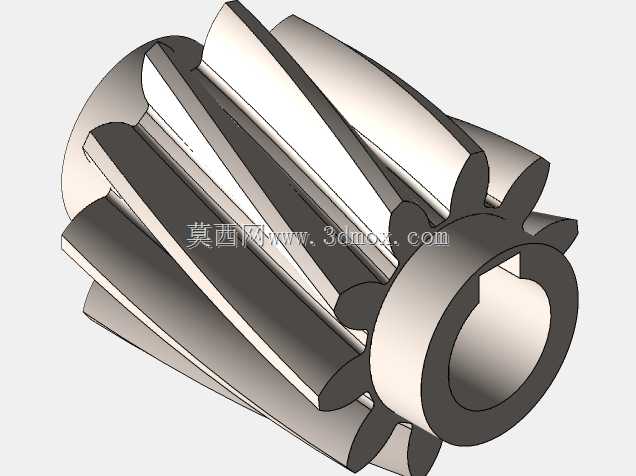

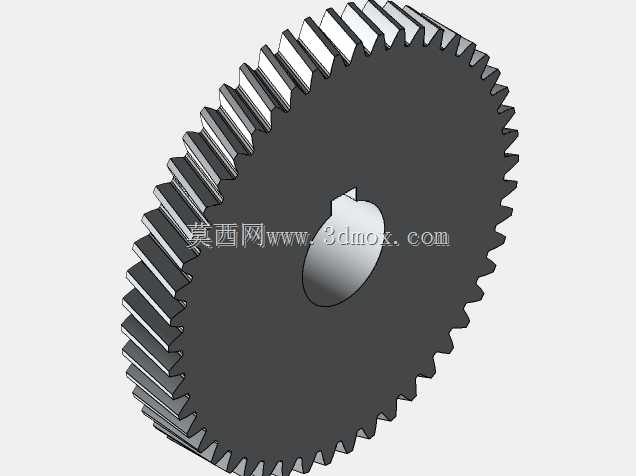

　　齿轮参数的匹配上，三级传动的齿数分配经过扭矩校核，高速级齿轮采用较小模数，降低高速运转时的齿轮线速度，减少啮合噪音；中间级和低速级随着传递扭矩增大，依次增大齿轮模数，保证轮齿的弯曲强度和接触强度满足额定载荷下的使用寿命要求，每对啮合齿轮的侧隙都按照常温润滑工况预留，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小在运转热胀后出现卡齿、磨损加剧的问题。箱体内部的腔体预留了足够的储油空间，采用油浴润滑方式时，低速级大齿轮的轮齿能够浸入润滑油面以下合适深度，运转时带起的润滑油可以飞溅到上方的齿轮啮合点和轴承位置，完成整个传动链的润滑，不需要额外加装强制润滑管路，进一步降低了整体结构的复杂度和制造成本。

　　在实际选型适配时，这类固定减速比的齿轮箱不需要复杂的控制系统，只要输入转速在额定范围内，就能稳定输出对应转速和扭矩，非常适合那些长期定速运行、不需要调速的生产设备，比如小型皮带输送机的驱动端、自动化生产线的工件移载机构、小型食品加工设备的传动单元，都能看到这类结构的应用。建模时所有配合面都按照实际加工公差设定，轴承安装位、齿轮定位轴肩、密封件槽的尺寸都符合通用机械设计标准，结构工程师拿到模型后可以直接根据自身设备的安装空间调整轴伸长度、底座安装孔位置，不需要重新校核核心的齿轮传动参数，能够大幅缩短设计周期。另外箱体的外形做了圆角过渡处理，既避免了铸造时的应力集中问题，也让整体外观更规整，安装到设备上不会有突兀的棱角，符合工业设备的安全设计要求。
