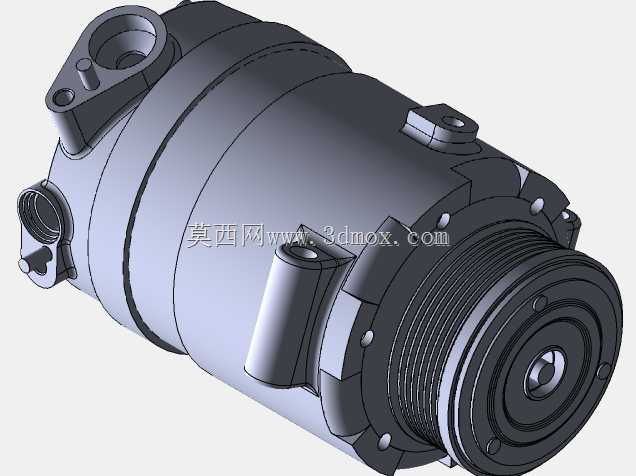

车载涡旋式空气压缩机构件三维设计

　　在商用车与乘用车的气动系统布局里，这类压缩构件是整车气源供给的核心单元，日常要为制动气路、空气悬架、车载气动辅助装置提供稳定压力的压缩空气，部分混动车型的气动换挡执行机构、气动座椅调节回路也会从该单元取气，工况覆盖常温城区通勤、低温高原行驶、高负载长距离运输等多种场景，设计阶段需要兼顾不同环境下的运行稳定性与安装适配性。从结构设计逻辑来看，该构件采用集成式缸体布局，将压缩腔、传动连接端、安装支脚整合为一体式壳体，减少了分体式结构的密封连接点，能有效降低长期运行后的气体泄漏风险；带轮端采用多楔带传动接口，轮槽的型线尺寸匹配乘用车发动机前端轮系的通用规格，传动过程中可有效降低皮带打滑概率，

　　同时带轮内置的离合结构可在系统气压达到阈值时断开动力输入，减少发动机不必要的功率损耗。安装边界的设计充分考虑了发动机舱的紧凑布局特性，三个分布在壳体不同方位的安装支脚采用凸台结构，每个支脚预留的螺栓过孔尺寸适配M8规格的固定螺栓，支脚的安装面做了共面度公差约束，可保证安装后壳体不会出现额外的装配应力，避免长期振动下出现壳体开裂问题；进气接口与排气接口分别布置在壳体上部的两个凸台位置，接口的朝向避开了发动机排气侧的高温辐射区域，同时预留了足够的管路安装空间，方便后期装配时对接进气管路与输气软管，不会和周边的线束、冷却管路产生干涉。实际运行过程中，该压缩单元的工作转速范围匹配发动机怠速到额定转速的区间，内部的涡旋盘型线经过优化，

　　在低转速区间就能输出足够的排气量，满足车辆怠速状态下的气动系统用气需求，比如频繁踩制动时的气路补气、空气悬架的高度调节动作；壳体外部的散热筋结构顺着车辆行驶的气流方向布置，车辆行进时的迎面风可顺着散热筋快速带走压缩过程产生的热量，不需要额外加装独立散热装置，既降低了整机重量，也减少了故障点。设计建模阶段，对壳体的壁厚做了梯度设计，压缩腔区域的壁厚适当加厚，可承受压缩过程中的周期性压力冲击，安装支脚与壳体衔接的位置做了圆角过渡，分散振动带来的应力集中；所有密封槽的尺寸公差都按照气动元件的密封标准设定，可适配常规的O型密封圈，保证静态密封与动态密封的可靠性，同时兼顾后期维修更换密封件的便利性，不需要定制特殊规格的密封配件。

　　在设备选型匹配时，该构件的整体轮廓尺寸可适配多数横置发动机布局的乘用车舱位，不需要对原有发动机舱的周边部件做大幅度改动，安装支脚的位置可通过小范围的转接支架调整，适配不同车型的安装点布局；输出压力的范围覆盖车载气动系统的常用压力区间，排气量可满足常规五座到七座乘用车的气动系统用气需求，也可适配部分轻型商用车的气源供给要求。建模过程中对所有运动部件的运动间隙做了仿真验证，保证涡旋盘在高速运转时不会出现碰擦，带轮的动平衡参数也按照车用旋转部件的标准做了约束，降低运行过程中的振动与噪音，避免对驾乘舒适性产生影响；壳体表面的安装凸台都做了平面度要求，保证外接的传感器、泄压阀等附件安装后能实现可靠密封，不会出现漏气问题。
