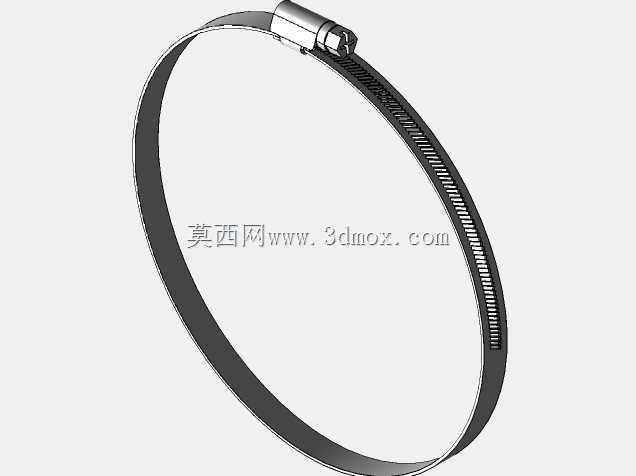

蜗轮蜗杆式不锈钢软管紧固卡箍结构

　　在流体输送管路布设、机电设备管线装配、车用油路气路固定等场景中，软管卡箍是实现柔性管路与硬管接头、设备接口刚性密封连接的核心紧固件，这款蜗轮蜗杆结构的卡箍，是目前小中口径软管紧固场景里适配性最广的结构形式之一。从实际工程选型的角度看，这类卡箍的核心作用是通过环绕抱紧的径向压力，让软管内壁与接头上的环形密封筋紧密贴合，抵消管路内部流体压力带来的轴向脱开力，同时避免接口位置因管路振动、温度形变出现的渗漏问题。不同于螺栓压紧式的双钢丝卡箍，这款蜗轮蜗杆结构的卡箍调节范围更宽，单款卡箍可以覆盖一定区间的软管外径，不需要针对每一种管径单独备货，在现场装配、售后维修场景里能大幅减少配件种类，降低现场物料管理的复杂度。

　　从结构设计逻辑来看，这款卡箍采用了连续冲压成型的带齿钢带作为抱紧主体，钢带表面的齿形经过冷冲压成型，齿距均匀一致，和蜗杆头部的螺纹齿完全啮合，转动蜗杆的时候，钢带会沿着卡箍的环形导向结构逐步收紧，整个收紧过程的力是均匀传递到整个抱紧圆周上的，不会出现局部压力过大压裂软管、或者局部压力不足密封失效的问题。卡箍头部的蜗杆座采用卷边铆压的方式和钢带两端固定，没有额外的焊接点，避免了焊接位置容易出现的锈蚀、应力断裂问题，蜗杆本身带有一字槽结构，既可以用普通一字螺丝刀操作，也能适配电动螺丝刀的批头，在批量装配的生产线上可以大幅提升装配效率。钢带的边缘做了圆角钝化处理，不会像廉价冲压卡箍那样留下锋利的剪切边，装配的时候不会割伤操作人员的手套，也不会在长期使用过程中割伤软管外壁，避免软管出现应力开裂的隐患。

　　在安装边界的设计上，这款卡箍的钢带厚度经过匹配选型，既保证了足够的抱紧强度，又具备合适的韧性，收紧的时候可以完全贴合软管的外圆轮廓，不会出现硬邦邦无法贴圆导致的局部间隙。卡箍完全收紧后的最小内径、完全松开后的最大内径覆盖了常规小口径流体软管的常用尺寸区间，不管是橡胶材质的输水软管、PVC材质的通风软管，还是带编织层的耐压油管、气管，都能实现可靠抱紧。安装的时候只需要先将卡箍套在软管端部，再把软管推到接头的密封位置，将卡箍移动到接头密封筋对应的位置，逐步转动蜗杆收紧即可，不需要额外的专用工装，单人就能完成操作。在长期使用的可靠性层面，这款卡箍的钢带和蜗杆都采用不锈钢材质，在潮湿、有弱腐蚀的环境里也不会出现锈蚀卡死的问题，后期需要拆卸维护的时候，只需要反向转动蜗杆就能松开卡箍，不会像一次性的冲压卡箍那样只能破坏拆除，可重复使用的特性也能降低设备维护的配件成本。在管路系统出现温度变化带来的热胀冷缩时，卡箍的钢带具备微量的弹性形变能力，可以跟随管径的微小变化保持稳定的抱紧力，不会因为温度降低软管收缩就出现抱紧力不足渗漏，也不会因为温度升高软管膨胀就出现过度压紧导致的软管早期老化。在车载管路、工业设备气动系统、家装水路、农用灌溉管路等多个场景里，这类结构的卡箍都是性价比最高的紧固方案，建模的时候完整还原了齿形啮合关系、钢带的卷边结构、蜗杆的限位结构，不管是做管路系统的装配干涉检查，还是做紧固件的选型参考，都能直接复用，不需要再额外调整结构细节。
