法兰式压力密封引入连接构件结构

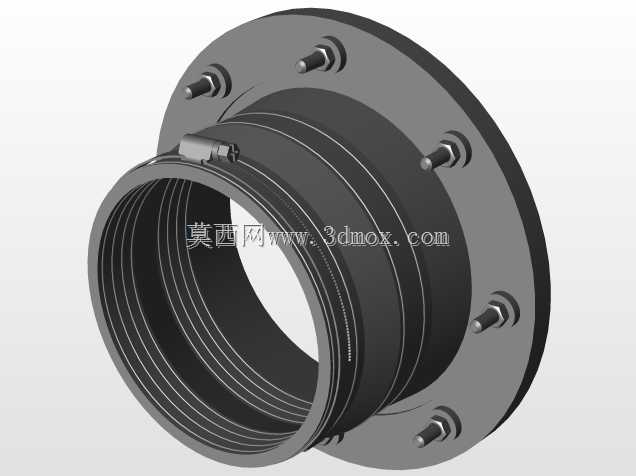

　　在化工流体输送、市政给排水管线、工业真空腔体、动力设备穿舱布线等场景中，管线或线缆贯穿设备壁板、舱体隔板位置的密封可靠性，直接决定整套系统的运行稳定性，这类贯穿位置既要保证连接构件与壁板的固定强度，又要阻断介质沿贯穿间隙的渗漏路径，同时还要适配安装位置的公差偏差，避免硬连接带来的应力集中损伤。本次建模的密封引入构件，正是针对这类贯穿密封需求设计的专用连接结构，整体采用法兰盘加柔性密封筒体的组合构型，区别于传统焊接式穿舱接头，该结构无需在安装现场做焊接、防腐处理，可直接通过法兰周圈的螺栓完成与壁板的压紧固定，大幅降低现场安装的作业难度，也减少了焊接热变形对密封面平整度的影响。从结构设计逻辑来看，构件的法兰盘为圆形平板结构，

　　周圈均匀布置6个螺栓过孔，安装时螺栓穿过壁板预设的对应孔位，通过螺母锁紧即可将法兰盘牢牢压合在壁板外表面，法兰盘与壁板的贴合面可根据实际工况选配密封垫片，进一步阻断法兰贴合面的渗漏通道。与法兰盘相连的密封筒体为多层复合结构，内层为带内螺纹的刚性连接段，可直接与外部带外螺纹的管路或线缆保护套管旋接，省去额外的转接接头；中间层为弹性密封主体，采用耐介质腐蚀的弹性材质，可在一定范围内补偿管路的轴向窜动与径向偏摆，避免设备运行过程中的振动传递到壁板连接位置，也能抵消管路热胀冷缩带来的尺寸变化；外层设置了卡箍锁紧结构，当线缆或管路从筒体中心穿入后，拧紧卡箍上的锁紧螺栓，即可让弹性筒体的收口段紧紧箍在穿入件的外表面，形成可靠的径向密封，

　　阻断介质从筒体与穿入件间隙渗漏的路径。从安装边界尺寸来看，法兰盘的外径尺寸适配DN125规格的贯穿开孔，安装时壁板上的开孔直径略大于密封筒体的外径即可，无需做高精度的开孔加工，降低壁板的加工成本；法兰盘上的螺栓孔分布圆直径符合通用管路法兰的安装尺寸规范，可直接与同规格的标准法兰配对安装，无需重新设计连接孔位。密封筒体的轴向长度预留了足够的卡箍锁紧行程，即使穿入件的外径存在小幅公差，也能通过调整卡箍的锁紧量保证密封面的压紧力均匀，不会出现局部压合不紧导致的渗漏问题。在实际选型应用中，这类密封引入构件可根据输送介质的特性选配不同材质的密封件，比如输送腐蚀性流体时选用耐腐弹性材质，高温工况下选用耐温密封材质，

　　常压穿线场景下可选用普通橡胶材质，适配不同行业的使用需求。建模过程中，对法兰盘的螺栓孔位置做了对称度公差约束，保证安装时螺栓可顺利穿入，不会出现孔位错位的问题；弹性筒体的壁厚做了渐变设计，靠近法兰盘的位置壁厚更大，保证连接强度，靠近卡箍的收口段壁厚稍薄，保证锁紧时能产生足够的弹性变形贴合穿入件表面；卡箍的锁紧螺栓位置做了避让设计，拧紧时扳手不会与法兰盘或筒体产生干涉，方便现场安装作业。不同于普通的刚性法兰接头，该结构将刚性连接与柔性密封结合为一体，既保证了与壁板连接的结构强度，又通过弹性密封段补偿了安装与运行过程中的位移偏差，同时卡箍式的径向密封结构无需在穿入件上加工密封槽，降低了配套管路或线缆保护套的加工要求，在各类需要贯穿密封的设备场景中都有很高的适配性，尤其适合后期改造的设备加装场景，不用对原有管路做大规模改动，只需在壁板开孔后即可完成安装，大幅缩短改造施工的周期。
