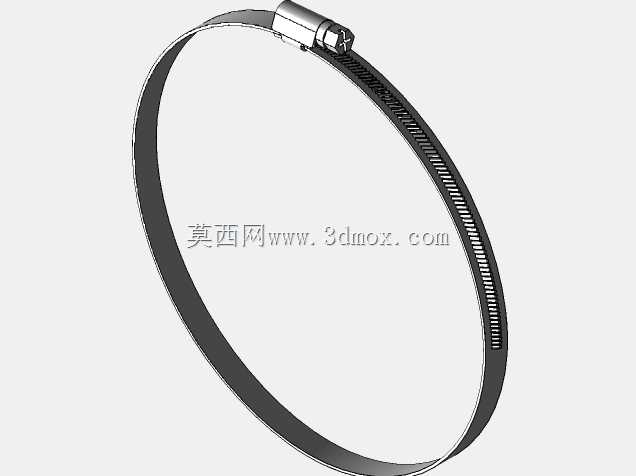

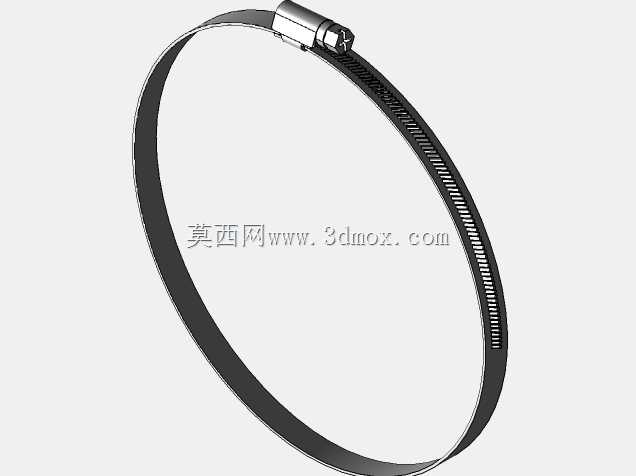

120-140规格蜗杆式软管紧固卡箍结构

　　在流体输送管路的布设作业中，软管与硬管接头、设备接口的连接可靠性，直接决定整套管路系统的运行稳定性，尤其是承压输水、输油、低压气动回路场景下，接头位置的密封失效往往会引发介质泄漏、压力不足等连锁故障，而适配对应管径的软管卡箍，就是解决这类连接问题的核心基础零件。这款适配120-140mm外径软管的卡箍，在市政供水支管接驳、车间循环水系统软管对接、农用灌溉管路接头加固、通风除尘柔性风管连接等场景中都有广泛应用，不同于小规格卡箍多用于小口径气动、输水软管，这个尺寸区间的卡箍往往对应通径较大的管路，需要承受的管路拉力、介质压力波动都更大，对卡箍的抱紧力均匀性、锁紧可靠性要求也更高。

　　从结构设计逻辑来看，这款卡箍采用经典的蜗杆传动锁紧结构，整条箍带采用连续冲孔的钢带成型，箍带内侧的冲孔与锁紧头内的蜗杆齿牙完全啮合，转动蜗杆端部的一字槽螺钉时，蜗杆会带动箍带逐步收窄，实现对软管外壁的均匀抱紧。这种结构的核心优势在于锁紧行程连续可调，不像单耳、双耳卡箍存在固定的夹紧尺寸档位，只要在120-140mm的适配管径范围内，都能根据软管的实际壁厚、接头的插入深度调整到合适的抱紧直径，不会出现管径适配偏差导致的夹不紧或者过度夹伤软管外壁的问题。箍带的边缘做了圆弧钝化处理，避免安装过程中锋利的钢带边缘割伤操作人员，同时也防止长期抱紧状态下钢带边缘切入软管外壁，造成软管局部破损提前失效。

　　从安装边界来看，这款卡箍处于完全松开状态时的最大内径为140mm，完全锁紧时的最小内径为120mm，适配这个区间内所有带增强层的橡胶软管、PVC钢丝软管、帆布通风软管的连接固定。安装时需要注意，卡箍的锁紧头位置要避开软管接头的凸起定位筋，尽量布置在接头光滑圆柱面的中间位置，保证整个圆周方向的箍带都能贴合在软管外壁，避免局部悬空导致抱紧力不足。锁紧操作时，要使用对应规格的一字螺丝刀匀速转动锁紧螺钉，不要使用加长杆过度施加扭矩，否则一方面会导致箍带局部应力过大出现断裂，另一方面过度压缩软管壁会导致软管内层的流通截面变窄，影响管路的介质输送效率，甚至会压裂内部带编织增强层的软管结构。

　　在实际选型过程中，很多工程人员容易出现选型偏差，比如直接按照软管的公称通径选择卡箍，忽略了软管本身的壁厚以及插入接头后被撑大的外径尺寸，导致选到的卡箍最大张开直径不够，无法套入软管端部；或是选到的卡箍最小锁紧直径过大，锁紧后依然无法抱紧软管，开机承压后出现卡箍滑脱、介质喷漏的问题。这款120-140规格的卡箍，就是专门针对公称通径100-125mm区间的常规壁厚软管设计，安装前只需要测量软管套入接头后的实际外径，确认数值落在120-140mm区间内即可选用，不需要额外定制特殊规格。

　　从长期使用的可靠性角度出发，这款卡箍的箍带与锁紧头都采用了防锈处理，能够适应潮湿、轻度腐蚀的使用场景，比如户外灌溉管路、车间冷却循环水系统的布设，不会因为短期接触水汽就出现锈蚀卡死的问题，后期管路维护需要拆卸时，只需要反向转动锁紧螺钉松开箍带即可，不需要破坏性拆除，卡箍本身也可以重复使用，只要箍带的齿牙没有出现滑牙、钢带没有出现塑性变形，重新安装时依然可以提供稳定的抱紧力。在通风除尘的柔性风管连接场景中，因为风管内的压力相对较低，但管径普遍较大，这款卡箍的宽箍带设计可以增大与风管外壁的接触面积，避免局部压强过大损坏风管壁，同时也能保证整个圆周的密封均匀性，减少风管连接处的漏风问题，降低除尘系统的风量损耗。
