两磅潜水铅重块成型注塑模具设计

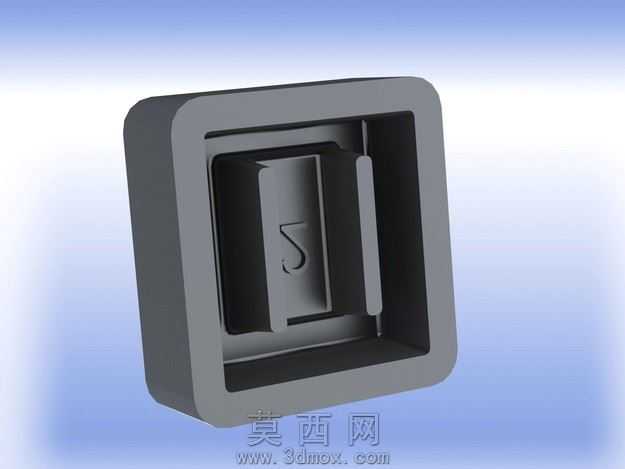

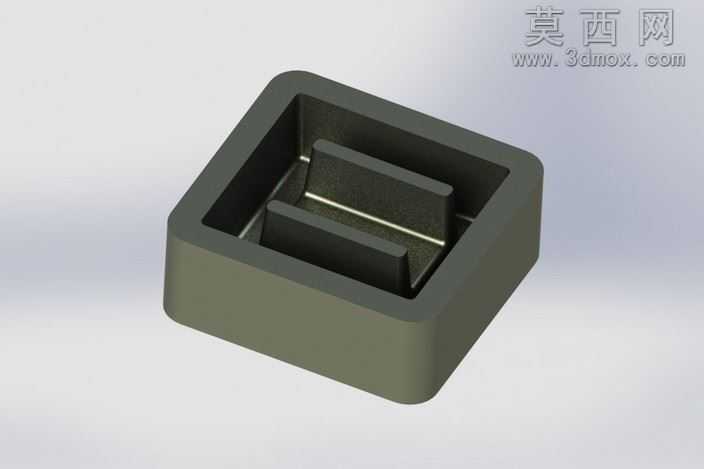

本套模具为两磅规格潜水铅重块的成型注塑模具，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保证模腔尺寸精度，匹配两磅铅重块的标准重量公差要求，模腔整体采用方形带圆角的外轮廓设计，避免尖锐棱角带来的应力集中问题，同时适配铅液浇注或注塑成型的填充流向需求。模具内部设置有对称分布的竖向分隔筋结构，该结构一方面用于成型铅重块内部的减重卡槽，让成品铅重能够快速卡装在潜水配重带之上，另一方面可在成型过程中起到分流作用，让熔融物料能够均匀填充模腔各个区域，减少成型缺陷的产生。模腔底部设置有定位凸台结构，用于成型铅重块中心的定位孔位，保证成品装配时的对位精度，同时该凸台可在脱模阶段辅助顶出机构均匀受力，避免成品出现顶白、变形等问题。材质选择上，模腔主体采用高耐磨模具钢材质，在三维渲染阶段对模腔内壁做了抛光镜面效果处理，还原真实模具的高光加工质感，对外壁做了哑光发黑的表面处理效果，模拟模具经过调质热处理后的表面状态，边缘处做了细微的圆角过渡渲染，还原真实机加工后的倒角细节。设计过程中充分考虑潜水铅重的使用场景，模具成型出的铅重块外轮廓顺滑无毛刺，内部卡槽尺寸匹配标准潜水配重带的宽度，保证装配后不会出现滑脱问题；模腔的壁厚经过反复校核，保证长期承受成型压力不会出现变形，延长模具使用寿命。整体模具结构紧凑，无多余冗余设计，进胶口设置在模腔侧边隐蔽位置，避免进胶痕迹影响铅重块的外观与装配性能，冷却水道沿模腔外壁均匀排布，保证成型过程中模温均匀，缩短成型周期，提升生产效率。
