BL3650防水无刷动力电机三维结构

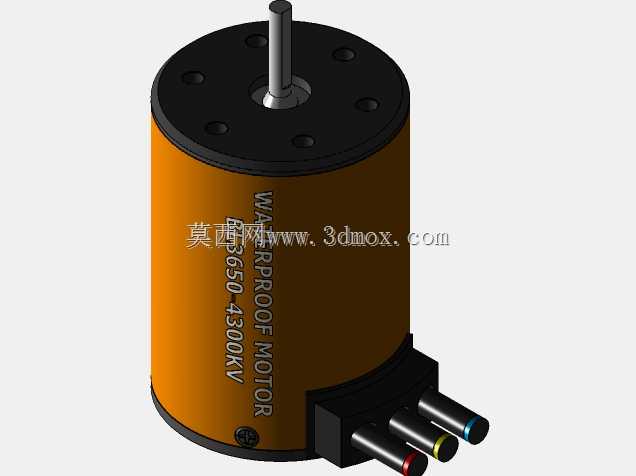

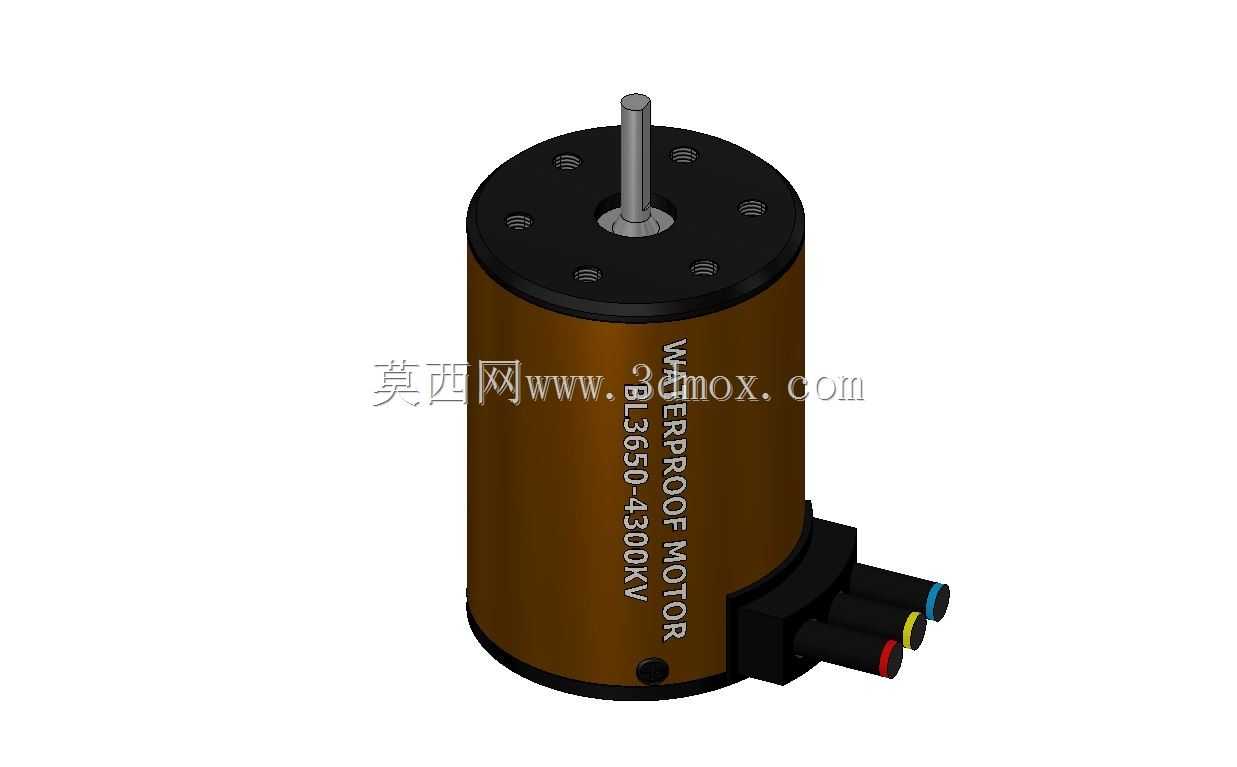

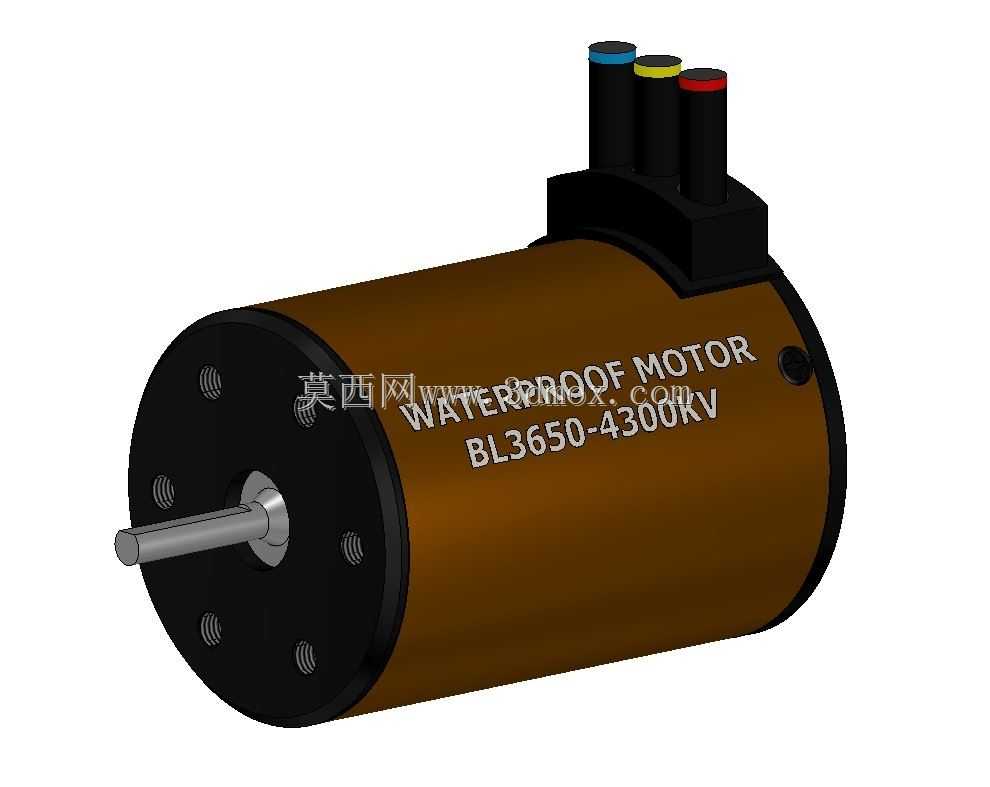

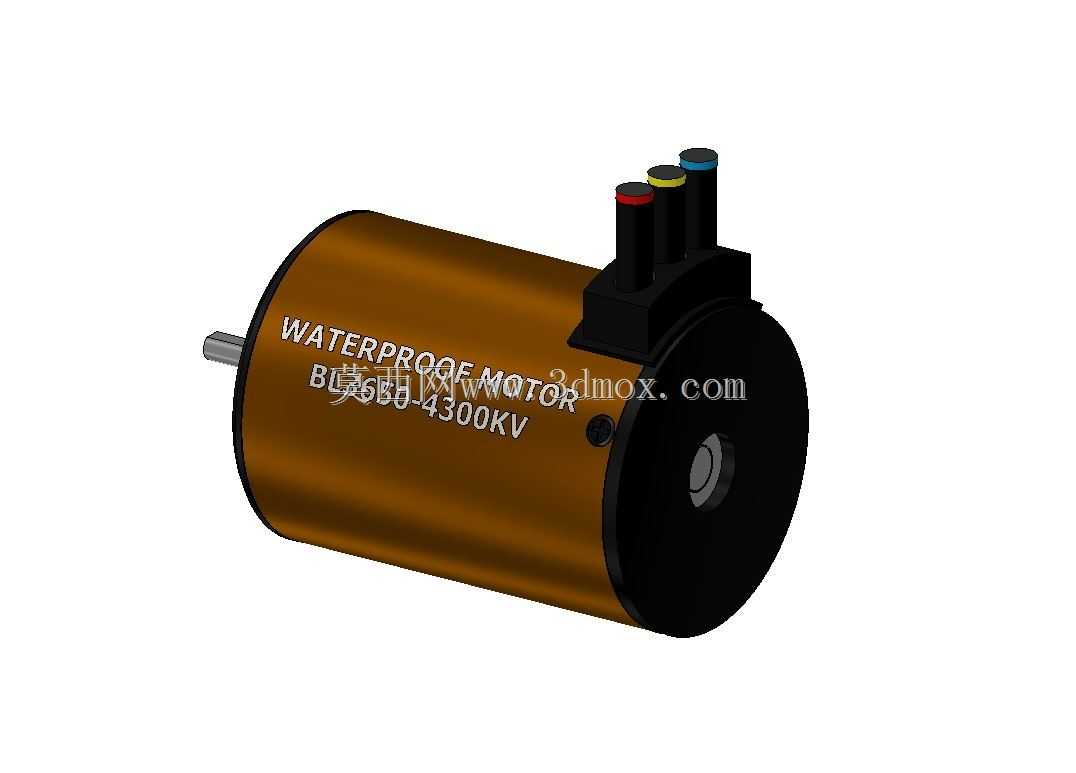

　　这款防水无刷电机的三维结构还原，首先要明确它的核心应用场景——面向DIY遥控模型车、小型水下作业探测装置、户外潮湿工况下的小型动力输出需求，这类场景对动力单元的防护等级、动力密度、安装适配性都有明确的工程要求，建模过程中需要把这些实际工况的约束融入结构细节里。从实际用途来看，它作为小型动力输出核心，需要在高转速输出的同时抵御溅水、短时浸水的侵蚀，相比普通开式无刷电机，它的密封结构设计是核心差异点，建模时不能只做外观复刻，要把密封配合的边界、出线端的防水结构都还原到位，才能给选型和结构适配提供准确参考。

　　从功能特性上拆解，这款电机采用外转子？不对，看结构是内转子出轴，机身筒身做了密封包覆，端盖和筒身的配合面做了止口设计，建模时要还原止口的配合公差带对应的结构尺寸，实际装配中这个止口会配合密封胶圈实现径向密封，端盖上的固定螺丝孔是沉头设计，螺丝锁紧后会被端盖外侧的密封层覆盖，避免水汽从螺丝缝隙渗入。出线端采用侧出式三线设计，三根动力线分别做了色标区分，出线位置做了橡胶密封护套的结构，护套和机身壳体是过盈配合，同时线缆和护套之间做了注胶密封的结构预留，这部分结构在建模时要准确还原护套的安装槽尺寸，方便后续做整机装配时的密封干涉检查。

　　设计思路上，这款电机的结构优先平衡了动力输出和防护需求，4300KV的转速参数对应的绕组结构在筒身内部，建模时虽然不需要还原绕组细节，但要预留出内部绕组的安装空间，筒身的壁厚要兼顾散热和结构强度，因为防水结构无法做开放式散热鳍片，所以筒身采用金属材质的薄壁结构，通过金属壳体直接传导热量，建模时筒身的外圆柱面要保证圆柱度，方便后续和安装座的抱箍结构配合。出轴部分采用标准直径的光轴输出，轴伸长度要匹配常见的模型车齿轮安装尺寸，轴上做了卡簧槽的结构，用来固定传动齿轮，避免高速运转时齿轮窜动，这部分的卡簧槽位置、宽度、深度都要按照标准件的配合尺寸来做，保证和标准卡簧的适配性。

　　外形尺寸与安装边界方面，电机主体是圆柱形结构，外径36mm对应型号里的36标识，机身长度不含出轴和出线端是50mm，对应型号里的50标识，建模时要严格控制这个安装外轮廓尺寸，因为很多模型车的电机安装位是固定的36mm直径舱位，尺寸偏差会导致无法装入。端盖上的四个固定螺丝是沿圆周均布的，孔位的分度圆直径要准确，方便用户做端盖的改装或者替换。出轴的中心和机身圆柱的同轴度要在建模时做几何约束，避免后续装配时出现传动不同心的问题，出线端的接头突出机身的长度要控制，避免和车架上的其他部件产生干涉，三个接线端子的间距也要做合理设置，方便焊接香蕉插头，同时避免插头之间短路。

　　在实际选型适配的时候，这款电机的安装方式主要有两种，一种是利用筒身圆柱面做抱箍固定，另一种是利用端盖上的螺丝孔做端面固定，所以建模时两种安装方式的基准面都要做准确，抱箍固定的圆柱面粗糙度对应的结构要光滑，端面固定的安装面要保证平面度，避免安装时出现应力变形。另外防水结构的所有配合面都要做圆角过渡，避免应力集中导致密封件破损，比如出线护套的安装槽边缘、端盖止口的边缘都做了小倒角，这部分细节在三维模型里都有体现，方便后续做有限元分析或者密封结构验证的时候直接使用模型，不需要再做细节补全。对于做小型电动设备开发的工程师来说，这个模型可以直接导入装配体，做安装位置的干涉检查、传动路径的匹配，不需要重新测绘电机尺寸，能大幅缩短结构设计的周期，尤其是做户外潮湿环境使用的小型电动工具、水下探测机器人、遥控模型车船的时候，这个防水电机的结构细节能给密封设计提供直接的参考。
