法兰安装式异步驱动电机三维结构

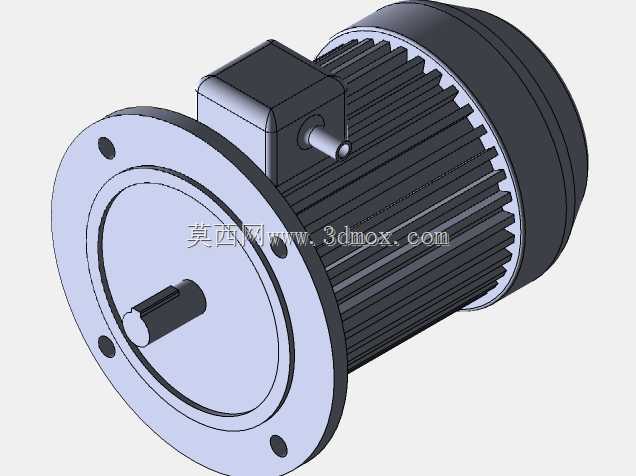

　　这款法兰安装式驱动电机的三维结构，在建模阶段优先考虑了工业现场的安装适配性，前端采用圆形法兰盘结构，盘面上均匀分布四个安装通孔，孔位公差按照IT7级精度设定，可直接与减速机、泵体、输送设备的输入端法兰面对接，无需额外制作过渡转接板，能大幅缩短设备组装时的配做周期。输出轴采用带键槽的圆柱轴结构，键槽尺寸匹配标准平键规格，轴伸长度经过校核，既保证与负载端联轴器的配合长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂负载过大，引发轴端挠度超标、轴承过早磨损的问题。

　　从实际应用场景来看，这类电机广泛覆盖轻工输送线、小型机床进给机构、食品包装设备、风机配套驱动等工况，不同工况下的安装姿态都能适配——不管是水平卧式安装、法兰朝上垂直安装还是法兰朝下垂直安装，建模时预留的接线盒位置都做了方位调整空间，接线盒本身采用方形凸台结构，预留了电缆进线的密封接口位置，可适配格兰头或防水软管接头，满足车间多粉尘、少量溅水的防护需求。机壳部分的散热筋采用轴向直筋布局，筋条高度与间距经过热仿真校核，在电机额定功率运行时，能通过自然对流将绕组温升控制在绝缘等级允许的范围内，不需要额外加装独立散热风扇，简化了整体结构，也降低了运行时的风噪。

　　建模过程中对内部结构的边界做了合理简化，定子铁芯与机壳的过盈配合面、转子与轴的压装面都按照实际装配公差预留了间隙，端盖与机壳的止口配合尺寸做了同轴度约束，保证前后轴承室的同轴度误差控制在0.02mm以内，避免运行时出现扫膛问题。后端盖采用封闭结构，轴承室位置预留了润滑脂加注的通道空间，方便后期维护时补脂，不需要完全拆解电机。接线盒内部预留了端子排安装空间，三个主电源接线柱的位置间距满足电气安全间隙要求，同时预留了接地端子的安装位，符合低压电气设备的安全规范。

　　在安装边界尺寸上，法兰盘的外圆直径、安装孔的中心距、轴伸直径与键槽宽度都严格对应通用系列电机的安装尺寸标准，可直接替换同机座号的现有老旧电机，不需要改动设备上的原有安装孔位，适配性极强。机壳的外径尺寸控制在合理范围内，散热筋的外轮廓不会超出法兰盘的外圆边界，在设备内部狭窄空间安装时，不会和周边的管线、结构件发生干涉。整体建模的装配层级清晰，每个零件都可单独导出用于工程图生成，也可直接导入装配体中做整机的运动仿真、干涉检查，对于做设备改型、新机型开发的结构工程师来说，能直接调用调整安装方位、匹配负载参数，省去从零开始建模的时间，也能避免自行建模时出现的尺寸偏差、安装位错位等常见问题。

　　从功能特性上看，这款电机的结构设计兼顾了通用性与可靠性，没有多余的异形结构，所有外露的棱角都做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中点。前端法兰的密封面预留了O型圈安装槽，可在有防水需求的工况下加装密封圈，提升防护等级。输出轴的轴端做了倒角，方便安装联轴器、带轮等传动件，轴上的卡簧槽位置也按照标准尺寸设定，可加装轴用卡簧对传动件做轴向定位，防止运行时传动件窜动脱落。
