多工位零件规整收纳阵列托盘

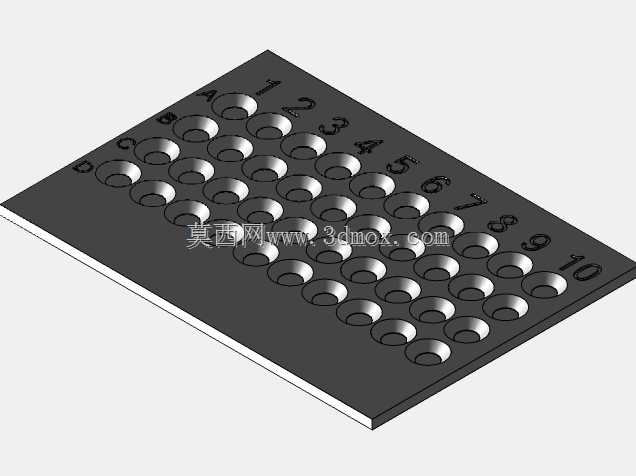

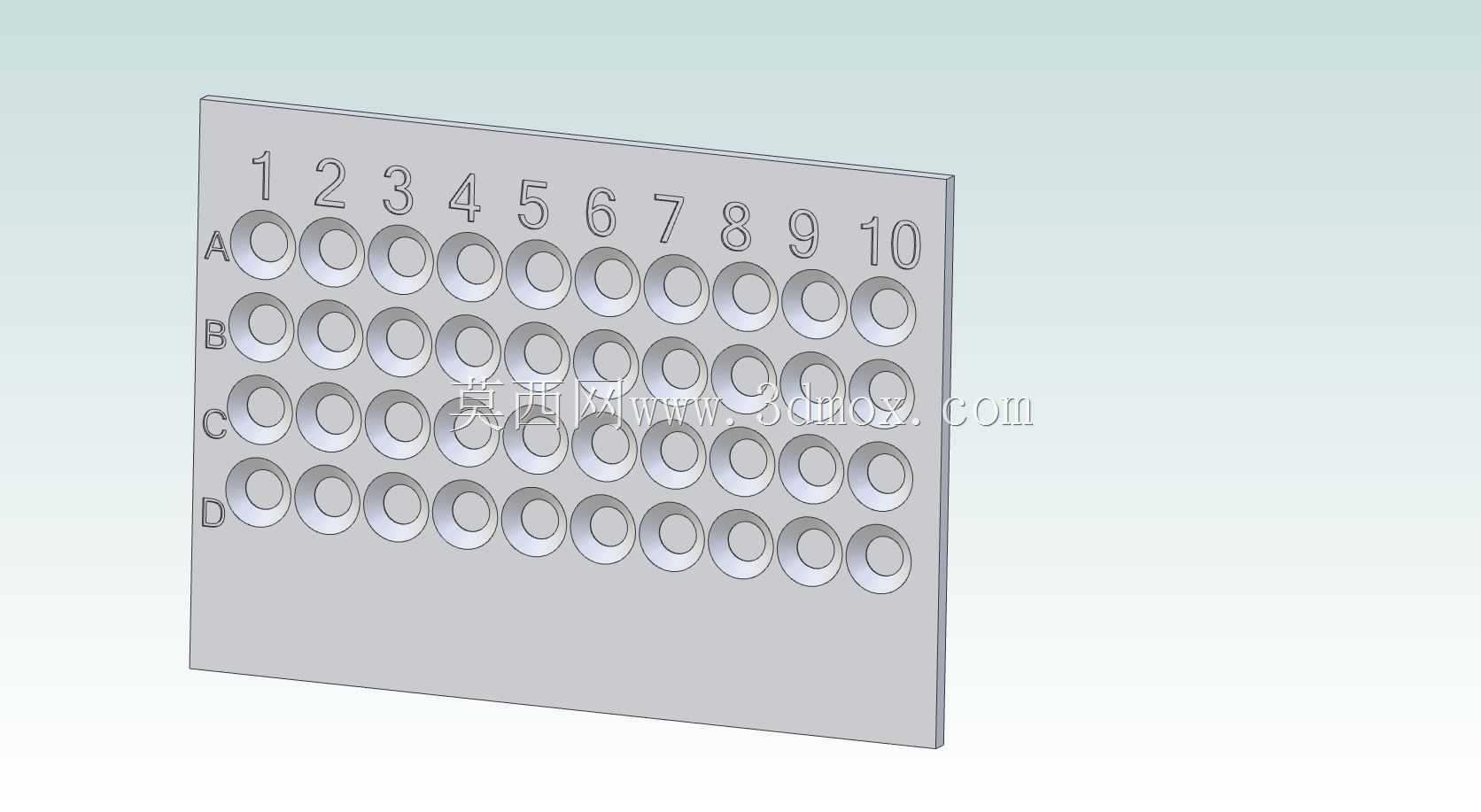

　　在小零件组装、精密焊接这类对零件排布顺序、拿取效率要求极高的作业场景里，零散小零件的无序摆放一直是拖慢作业节奏、引发错装漏装问题的核心诱因之一，这款阵列式零件收纳托盘，正是针对这类工位痛点设计的工位辅助工装。从结构设计逻辑来看，托盘本体采用平板式基体设计，整体为规整矩形薄板结构，没有多余的外凸结构，既可以直接平铺在防静电工作台台面使用，也可以嵌入定制的工位物料架层板预留槽位，安装边界兼容性较强，不需要额外定制复杂的固定结构，适配多数常规组装工位的台面尺寸。孔位排布采用行列阵列式布局，横向设置10个编号孔位，纵向设置4个字母标识孔位，合计40个独立收纳孔，每个孔位对应独立的编号标识，横向用阿拉伯数字1-10做序列标记，

　　纵向用英文字母A-D做分区标记，作业人员可以提前根据装配BOM的零件顺序，将对应规格的小零件按编号放入对应孔位，拿取时不需要反复核对零件规格，顺着装配顺序逐孔取件即可，能大幅降低错拿错装的概率。每个收纳孔采用沉孔式设计，孔壁带有微小的锥度，放入的小零件不会因为台面轻微晃动出现移位、掉落的情况，同时锥度设计也能适配一定尺寸公差范围内的同类型小零件，不需要针对单一零件尺寸单独定制孔位，通用性更强。孔位之间的间距经过反复校核，预留了足够的手指取件空间，作业人员佩戴常规防静电指套也能顺利伸入孔位取放零件，不会出现相邻孔位零件剐蹭、卡滞的问题。托盘边缘预留了足够的空白区域，没有设置多余的凸起结构，多个同规格托盘可以直接堆叠存放，

　　闲置时不会占用过多的工位储物空间，搬运时也可以直接托住托盘底部，不需要额外设计握持结构。在焊接作业场景中，这款托盘可以提前将待焊接的引脚、触点类小零件按焊接顺序排布在对应孔位，焊接人员不需要反复在零件盒里翻找对应规格的零件，能有效缩短单工位的作业辅助时间，同时孔位的固定作用可以避免小零件散落在焊接台面，被焊渣飞溅烫伤、混入焊渣废料中造成零件损耗。在精密组装场景中，比如小型传感器、微型结构件的组装工序，作业人员可以将不同工序需要的零件按装配顺序放入对应编号的孔位，新员工上岗时也能顺着孔位编号顺序完成装配，降低新员工的培训成本，减少因零件摆放混乱导致的装配错误。设计过程中没有设置多余的加强筋、卡扣类结构，整体平板式结构加工难度低，

　　不管是采用非金属材料铣削加工还是3D打印快速制作，都能在短时间内完成成品制作，针对特殊工位的定制化调整也十分便捷，只需要修改孔位的直径、行列数量、标识内容就能适配不同规格的零件收纳需求，不需要重构整体模型结构。托盘的板面厚度经过合理选型，既保证了整体结构的刚性，日常取放、堆叠不会出现板面弯折变形的问题，也不会因为厚度过大导致整体重量过高，女性作业人员也能轻松单手持握搬运。孔位的深度设计也做了针对性优化，放入的零件不会完全陷入孔内，零件顶部会露出孔位一小段高度，方便作业人员用镊子或者手指直接夹取，不需要倾斜托盘倒出零件，避免零件散落。板面的标识采用凹刻式设计，不会因为长期摩擦、接触溶剂出现标识磨损脱落的问题，长期使用也能保持清晰的孔位编号识别，不需要后期补做标识。
