PVC塑料球阀三维结构设计模型

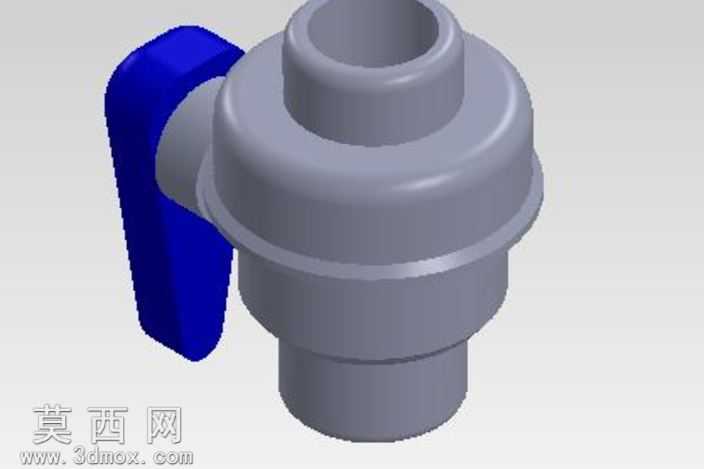

本模型为PVC材质手动球阀的三维设计成果，建模过程严格参照民用给排水管路常用球阀的实际尺寸比例搭建，首先通过旋转特征构建阀体的主体承插结构，上下两段承插接口做了适配标准PVC管材的公差预留，阀体中部的球形腔室与外部加强筋结构通过拉伸切除与圆角特征完成过渡，保证整体结构的强度合理性。手柄部分采用独立的零件建模流程，先绘制手柄的握持轮廓草图，通过拉伸生成基础实体后，对握持区域做了符合人体工学的圆弧倒角处理，手柄与阀芯的连接部位设计了对应的卡位结构，保证装配后手柄转动时可同步带动阀芯完成90度开关动作。阀芯为带通孔的球形结构，建模时精准控制通孔直径与管路通径一致，避免流体经过时产生过大的压损，阀芯与阀体的密封接触面做了光滑度处理，还原实际产品的密封配合要求。材质渲染阶段，阀体与阀芯部分赋予哑光浅灰色硬质PVC材质，调整材质的粗糙度参数还原塑料件的半哑光质感，手柄部分赋予饱和度适中的蓝色硬质塑料材质，与阀体形成清晰的视觉区分，场景内添加柔和的环境光与定向补光，突出阀体各部分的结构轮廓与曲面过渡效果，整体渲染效果清晰直观，可清晰展示球阀的外部形态与装配关系。设计过程中充分考虑了PVC球阀的实际使用场景，整体结构无多余冗余特征，各零件的装配关系完全符合实际产品的装配逻辑，可用于管路系统的装配模拟、产品展示以及相关教学演示场景，模型的结构比例精准，细节还原到位，能够直观呈现这类民用塑料球阀的典型构造特点。
