120A无刷电子调速器结构设计

　　这款120A规格的无刷电子调速器，核心应用场景覆盖DIY遥控模型车、小型固定翼航模、桌面级3D打印改装动力单元等领域，作为动力链路里的核心控制部件，它承担着将动力电池输出的直流电转换为可调控的三相交流电、驱动无刷电机运转的核心作用，同时还需要完成动力输出线性调控、过流过热保护、信号响应匹配等关键功能，直接决定整套动力系统的响应速度、输出稳定性与运行可靠性。

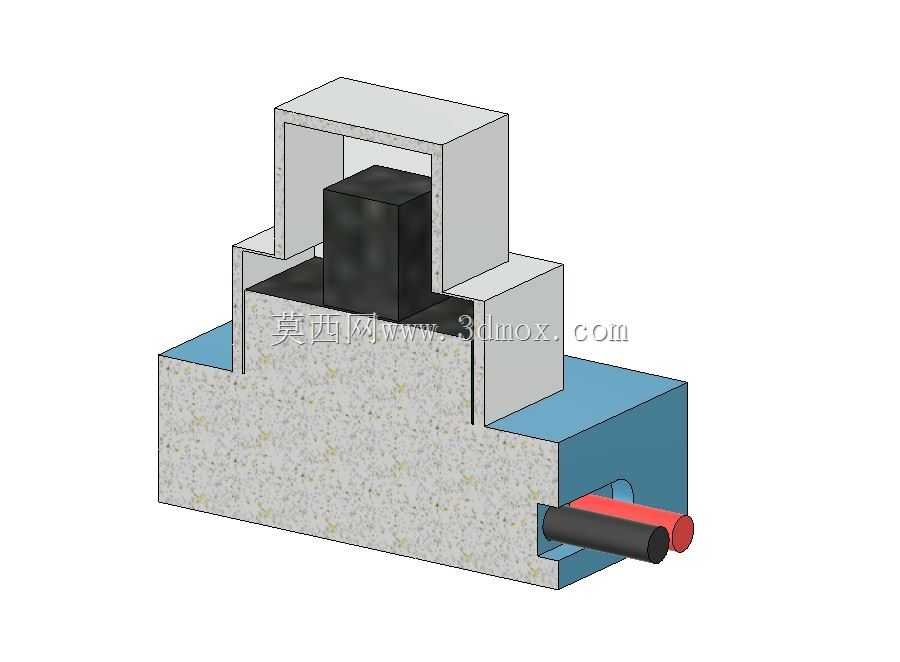

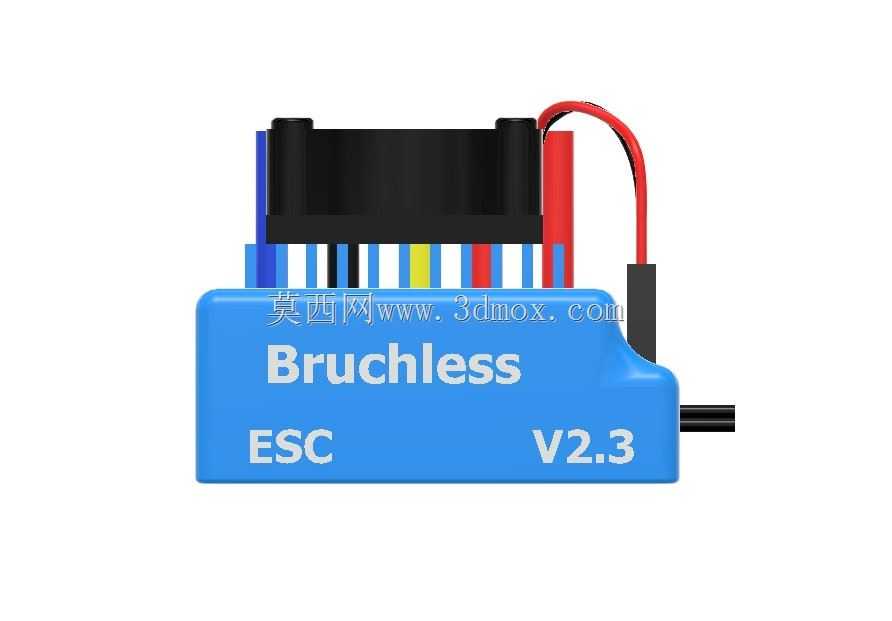

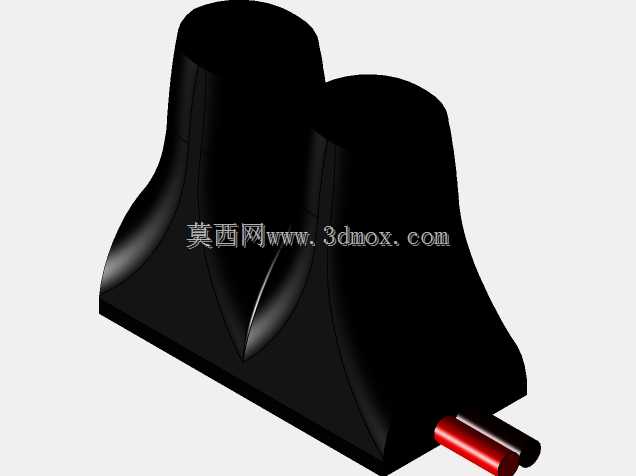

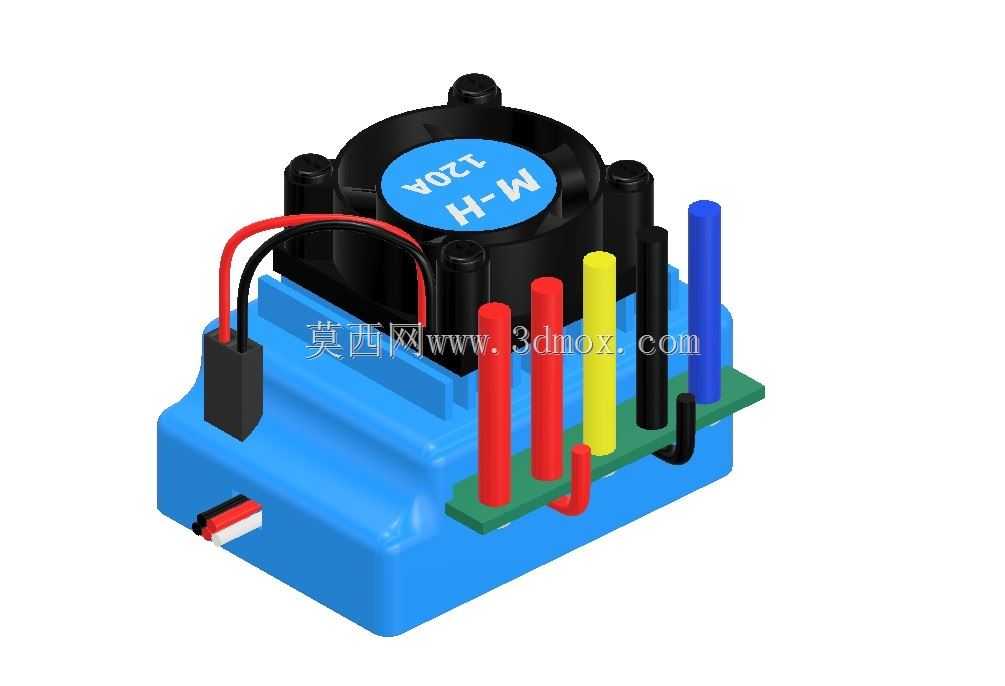

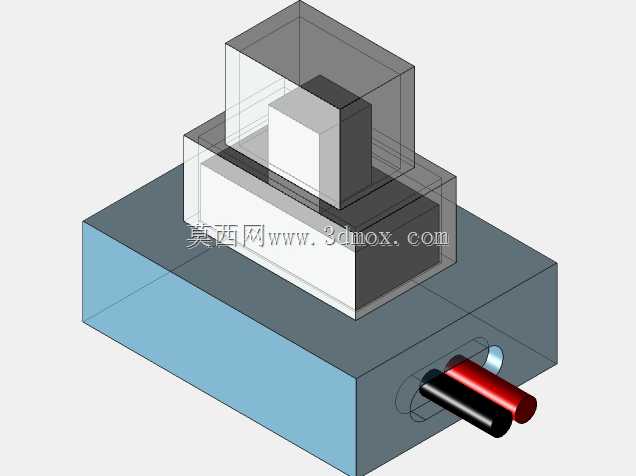

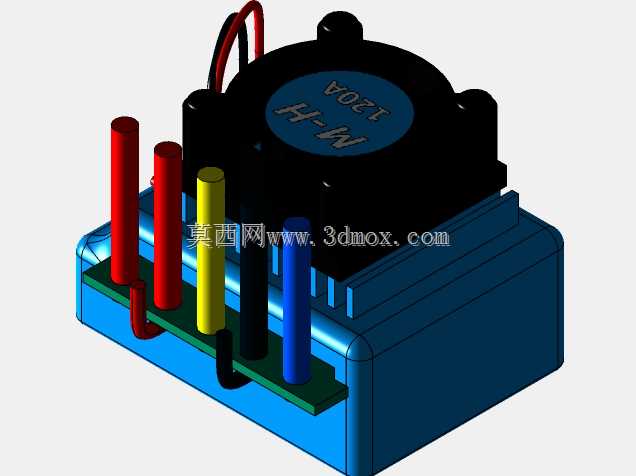

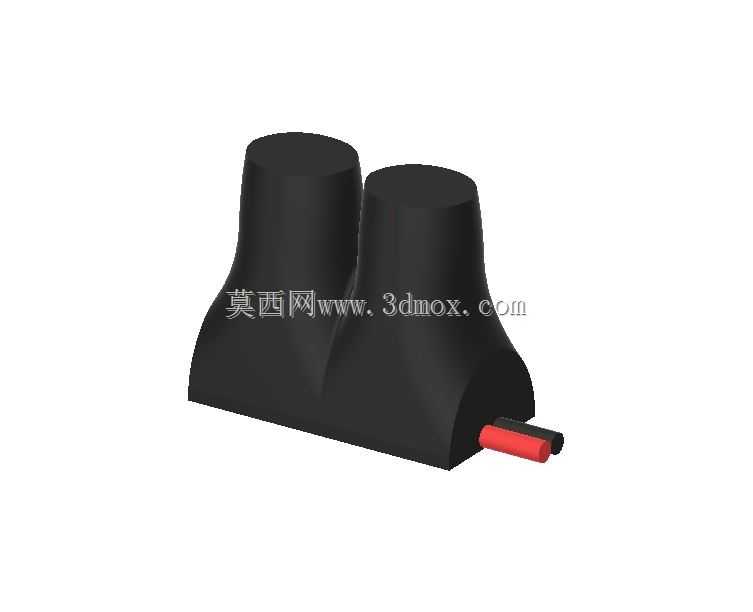

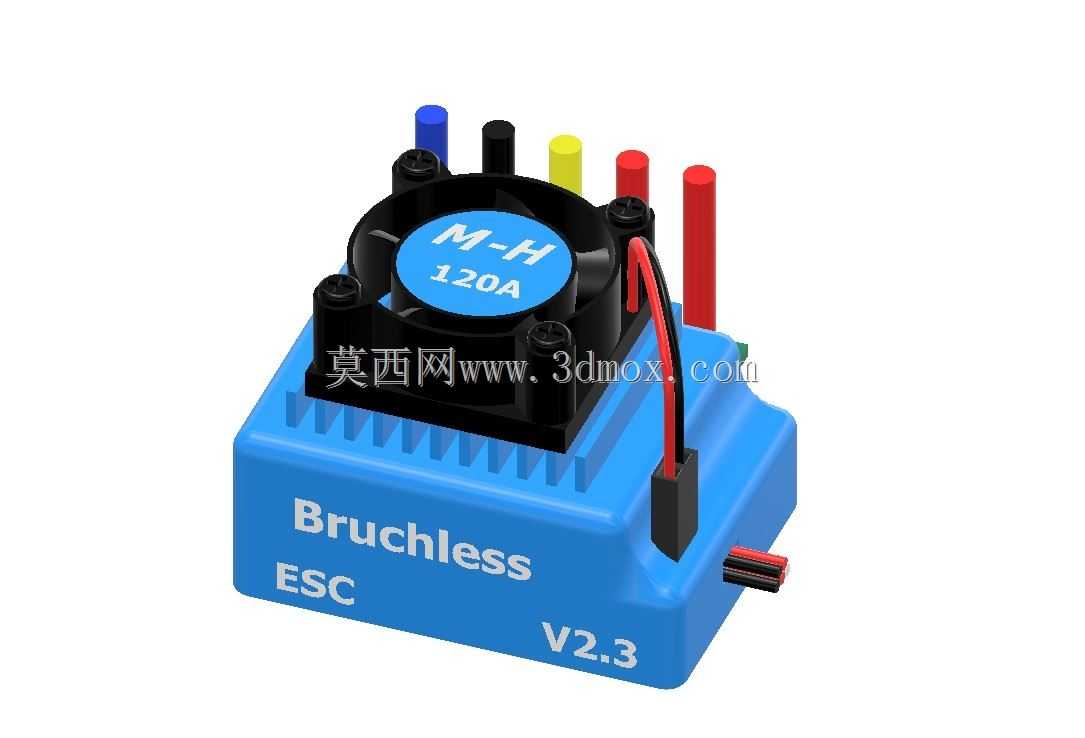

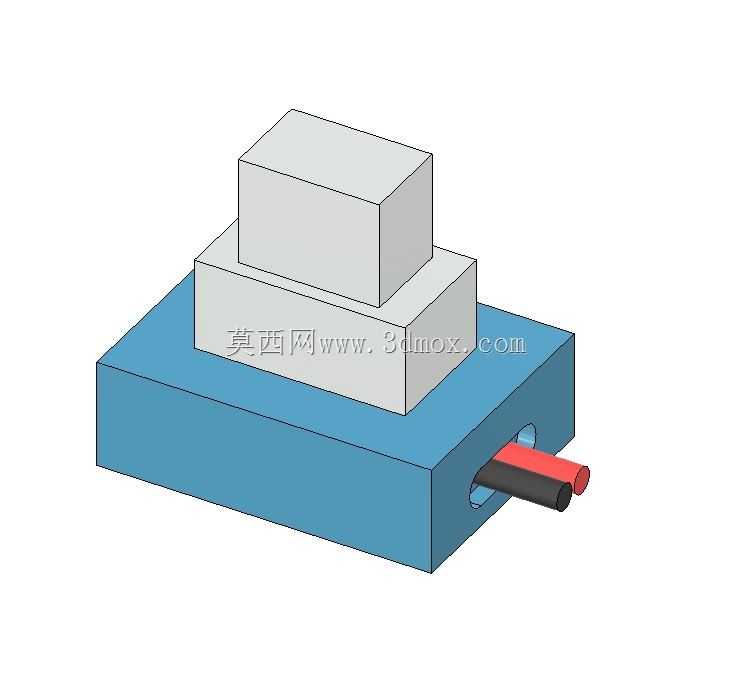

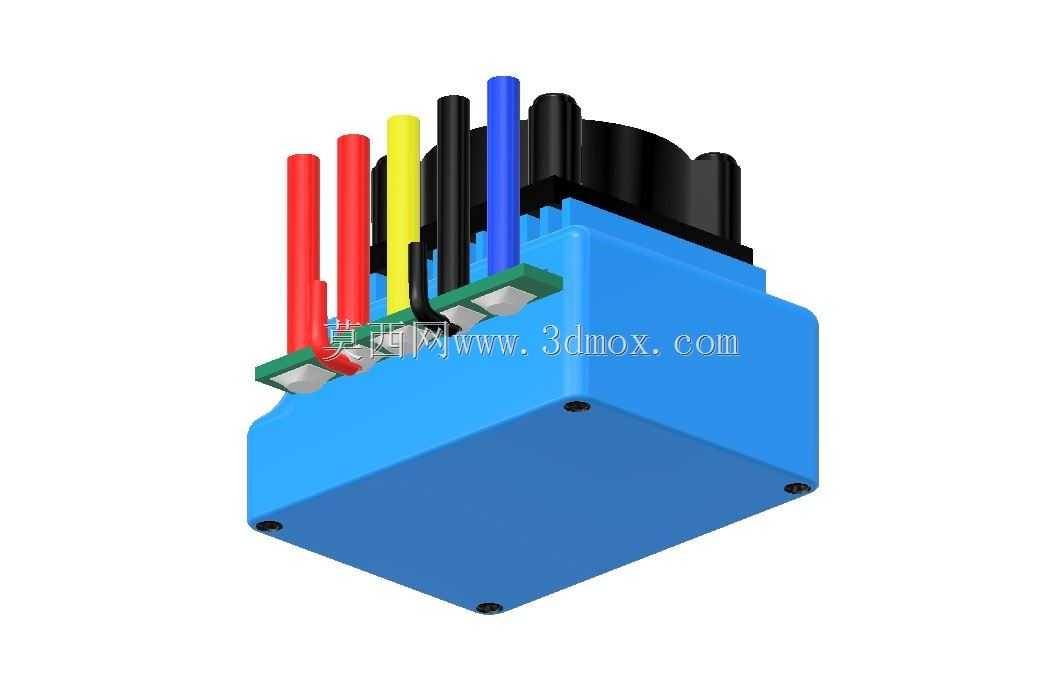

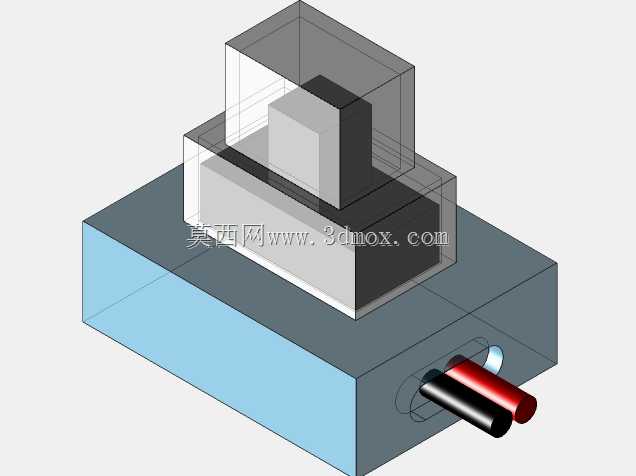

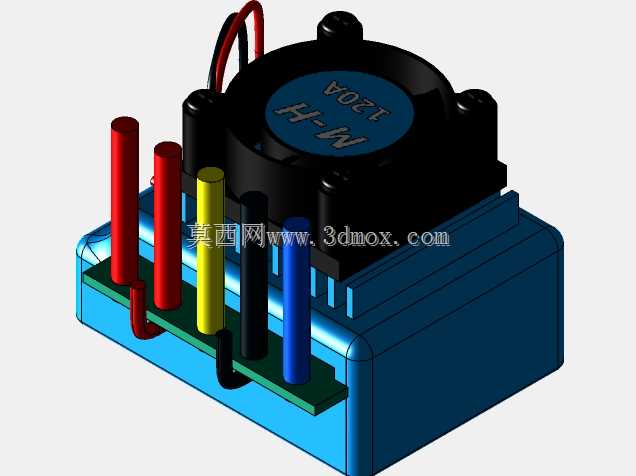

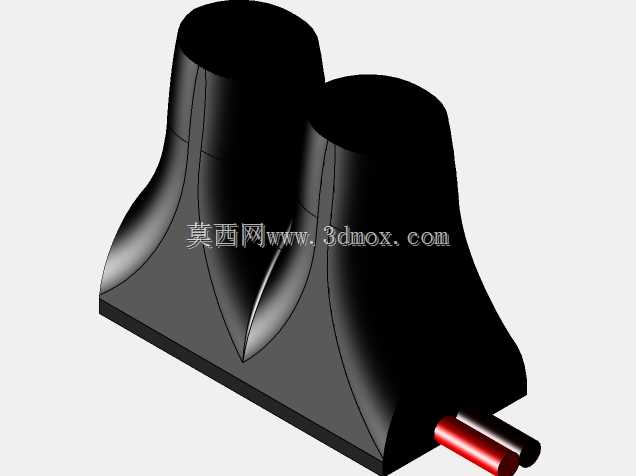

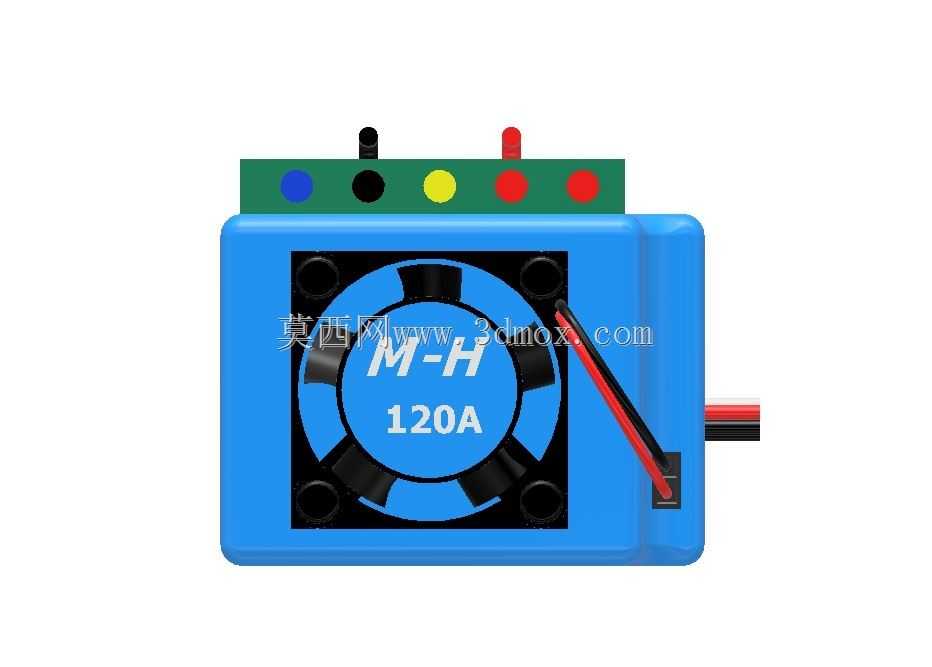

　　从结构设计思路来看，整体采用模块化堆叠布局，主体功率驱动部分采用蓝色阻燃PC材质外壳，外壳表面一体成型出平行排布的散热鳍片结构，鳍片高度与间距经过热仿真校核，在自然对流场景下可带走功率MOS管工作产生的大部分热量，顶部额外加装轴流散热风扇，通过卡扣与外壳预留的安装柱固定，风扇供电直接从电调内部取电，当功率输出达到阈值时风扇自动启动，强制气流穿过鳍片间隙带走积热，避免大电流持续输出时功率器件过热降额甚至烧毁。外壳侧面预留的多根不同颜色接线柱，分别对应电池正负极输入、三相电机输出、信号输入等不同功能，接线柱采用铜质镀镍材质，降低大电流通过时的接触电阻，接线柱根部做了加高的绝缘挡墙设计，避免接线过程中焊锡溢出导致相邻引脚短路，同时也能提升接线处的结构强度，减少模型运动过程中震动拉扯导致的接线脱落风险。

　　从安装边界来看，整体外形为规整的长方体结构，底部为平整安装面，可通过双面胶或者扎带直接固定在模型车架或者机身的平整安装位上，安装时需要注意散热鳍片的朝向尽量顺着模型行进的气流方向，提升被动散热效率，同时要远离接收机等信号敏感部件，避免功率部分工作时的电磁干扰影响遥控信号接收。接线端预留的引脚长度足够支持常规的接线操作，不需要额外延长接线即可适配多数1:10、1:12比例RC模型车的动力舱布局，信号输入端采用标准的杜邦针座，可直接匹配市面上主流的遥控接收机通道输出，不需要额外转接线材。

　　在功能特性设计上，这款电调支持无刷电机的无感驱动模式，不需要额外搭配霍尔传感器即可完成电机换相控制，降低了动力系统的接线复杂度与故障点，内部集成的控制程序可自动识别电机极数，匹配不同KV值的车用无刷电机，支持油门行程校准、刹车力度调节、低压保护阈值设置等常用功能，可适配不同放电倍率的锂电池供电场景，避免电池过放损坏。功率部分的MOS管采用贴壳安装设计，导热界面材料填充在器件与外壳之间，降低热阻，保证持续120A电流输出时的结温处于安全区间，短时间峰值电流可支持到更高水平，满足模型起步、急加速时的瞬时大电流需求。外壳的边角都做了圆角过渡处理，避免安装时划伤线材或者操作人员的手，风扇外侧的防护格栅可阻挡模型运动过程中卷起的砂石、灰尘进入风扇内部，打坏扇叶导致散热失效。

　　实际选型使用时，需要注意匹配对应的电机KV值与电池电压，避免超出电调的耐压与电流承载范围，安装时要保证外壳与安装面之间贴合紧密，如果是在高负荷的越野场景使用，可额外在外壳底部增加导热硅胶片，将部分热量传导到金属车架上辅助散热，接线时要注意正负极的接线顺序，反接会直接烧毁内部功率器件，信号接线要注意信号针脚的定义，避免接反导致电调无法识别油门信号。这款结构设计充分考虑了模型使用场景下的震动、散热、安装便利性等实际需求，所有结构细节都围绕提升运行可靠性、降低安装难度、优化散热效率三个核心目标展开，没有多余的装饰性结构，完全服务于功能实现。
