美兰M3迷你便携定位终端结构设计

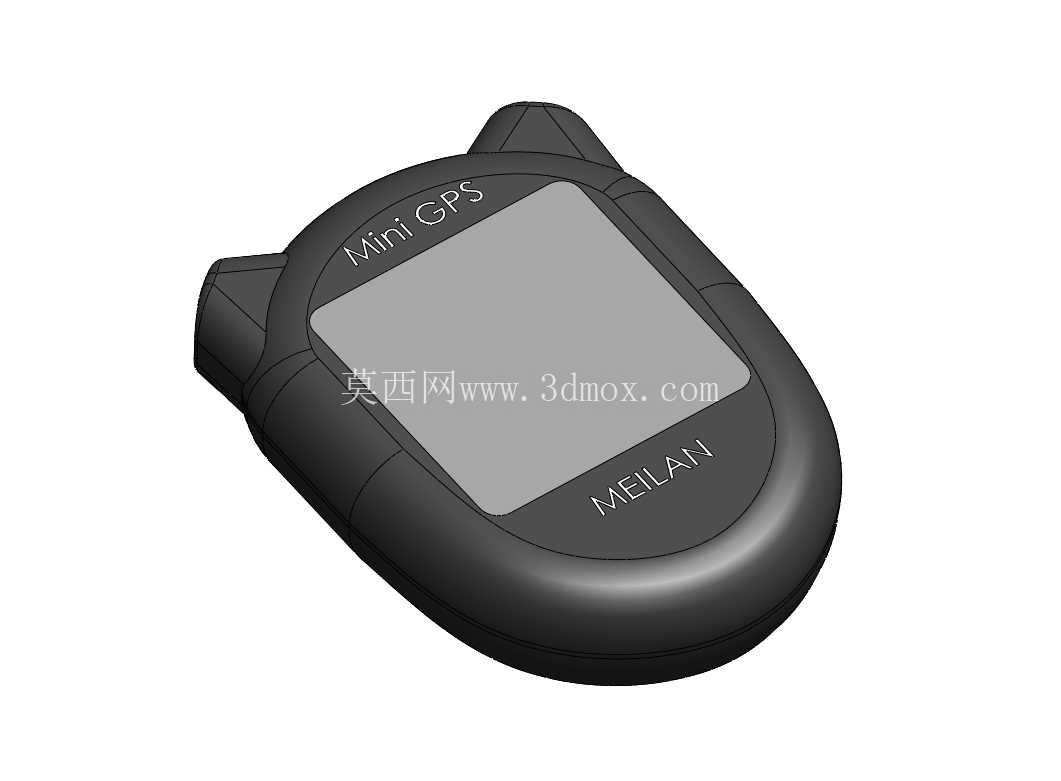

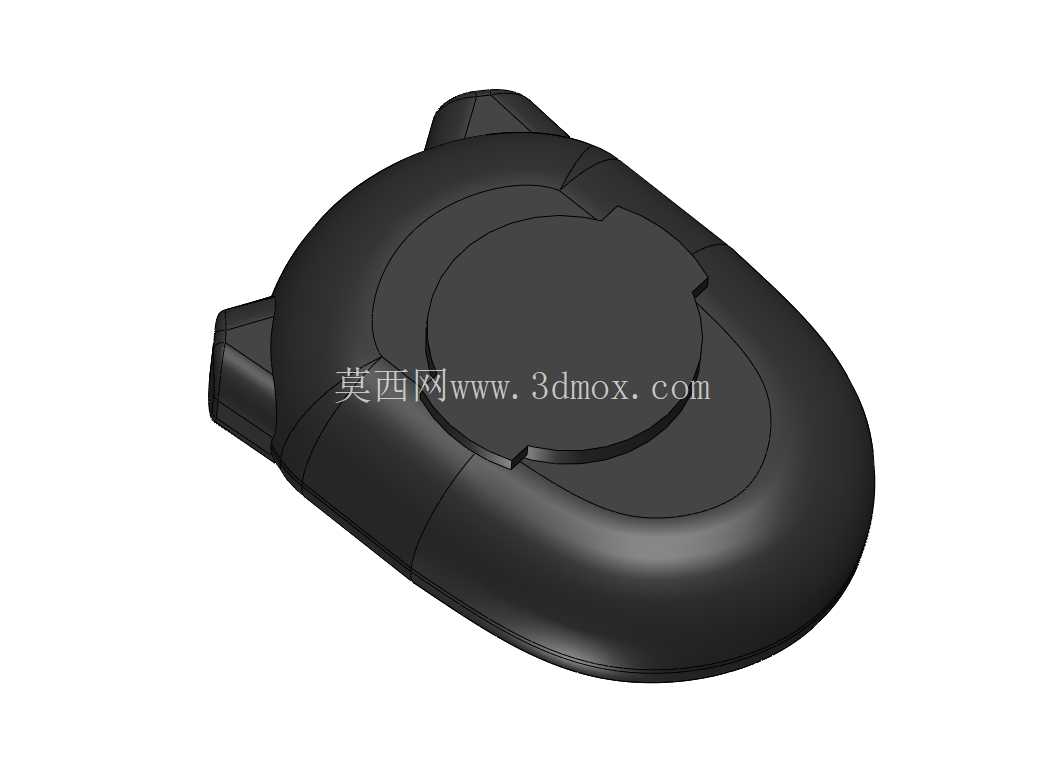

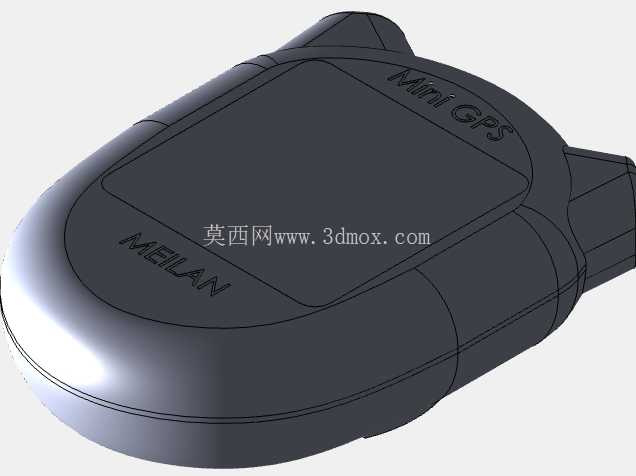

　　从功能布局来看，正面的显示屏区域做了下沉式设计，屏幕周边的壳体高出屏幕表面0.8mm左右，形成天然的防护唇边，即便屏幕朝下放置在粗糙表面，也不会直接刮擦显示区域；壳体表面的晒纹处理兼顾了防滑与耐脏需求，户外使用时沾附的汗液、灰尘更容易擦拭，不会像光面壳体那样残留明显的指纹与划痕。内部结构设计上，考虑到迷你设备的空间利用率，PCB板采用异形裁切，贴合壳体内部的曲面轮廓，电池仓设置在屏幕下方的核心区域，重心靠近整机几何中心，手持时不会出现头重脚轻的问题；GPS陶瓷天线布置在壳体上部的凸起位置，远离电池与主板的电磁干扰区域，保证信号接收的稳定性，同时天线区域的壳体采用改性PC材质，不添加金属填料，避免对信号造成屏蔽。安装适配性方面，整机的背部预留了标准挂扣安装位，既可以通过背夹固定在背包肩带、骑行服口袋位置，也可以搭配硅胶绑带固定在自行车车把上，安装边界覆盖了20-35mm直径的圆管以及厚度不超过5mm的织物带，不需要额外定制复杂的安装支架；整机的接缝处采用超声波焊接工艺，配合内部的密封胶圈，可以实现日常泼溅、小雨环境下的防护能力，满足户外突发天气下的使用需求，不需要额外做防水套设计。这款迷你定位终端的结构设计，首先围绕户外无依托场景的使用需求展开，在骑行、徒步、野外探路等场景下，使用者不需要复杂的大屏导航设备，仅需要能实时提供经纬度、行进轨迹记录、点位标记的轻量化设备，因此整体结构做了极致的紧凑化处理，整机轮廓贴合手持握持的弧度，边缘做了大圆角过渡，避免长时间握持硌手，同时两侧的凸起结构既作为内部天线的净空区预留结构，也能在设备意外跌落时形成缓冲支撑，减少屏幕与壳体直接接触地面的概率。

　　按键布局集中在设备侧面，单键的行程设置为1.2mm，按压力度控制在3-5N，戴薄款户外手套时也能准确触发，不会出现误触或者按不动的情况；屏幕选用低功耗的段码屏，在强光下的可视角度超过120度，不需要高亮度背光就能清晰读取数值，进一步降低整机功耗，延长单次充电的使用时长。从结构强度校核的角度，壳体选用ABS+PC共混材质，壁厚均匀控制在1.8mm，在卡扣、螺丝柱的位置做了局部加厚到2.5mm，同时加设放射状的加强筋，避免装配时螺丝柱开裂，跌落测试中从1.2米高度自由跌落到水泥地面，壳体不会出现开裂，内部元器件不会出现松脱。

　　设备的接口设置在底部，采用通用的Micro USB接口，接口处加装了软胶防尘塞，不充电时塞体完全覆盖接口，避免灰尘、水汽进入内部，防尘塞的连接带与壳体一体成型，不会出现丢失的问题。整体设计没有冗余的装饰结构，所有的外形特征都服务于功能需求：顶部的两个凸起既是天线防护结构，也能在设备放置在桌面时形成倾斜角度，让屏幕自然朝向使用者的视线方向，不需要额外的支撑结构；壳体上的品牌标识区域采用模内注塑工艺，不会因为长期摩擦出现标识脱落的问题，同时标识区域的凹陷设计也能增加手指握持时的摩擦力，减少设备从手中滑落的风险。

　　在实际使用场景中，这类迷你定位设备不需要加载复杂的地图数据，仅通过卫星信号获取位置信息，在没有手机信号的野外区域也能正常工作，相比手机类的定位设备，它的功耗更低，单次充电可以支持超过20小时的连续定位记录，体积仅相当于普通打火机大小，不会占用过多的携带空间，对于需要轻量化出行的户外爱好者来说，这类结构设计的定位终端刚好平衡了功能实用性与携带便利性，没有多余的功能堆砌，所有结构设计都围绕户外便携使用的核心痛点展开，在有限的体积内兼顾了信号稳定性、结构强度、握持舒适度与安装适配性。
