3D打印机用六角偏心调节螺母结构

在桌面级FDM3D打印机的传动与张紧结构里，偏心螺母是承担滚轮间隙调节、传动预紧功能的核心小尺寸零件，这类零件的设计合理性直接影响设备运行时的传动平稳性、打印精度以及长期使用的结构稳定性。很多刚接触3D打印机改装、维护的从业者容易忽略这类小零件的结构细节，实际上从实际装机调试的经验来看，偏心螺母的外形尺寸、偏心量、内孔精度、外部夹持结构的设计，都会直接决定调节操作的便捷性和张紧效果的可靠性。

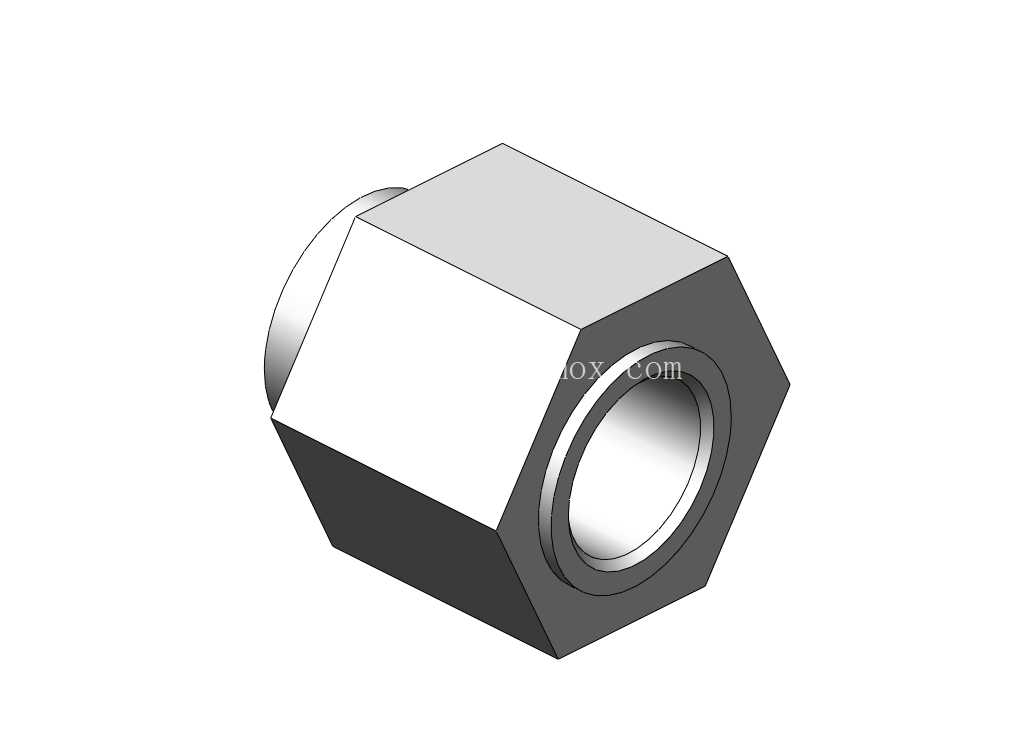

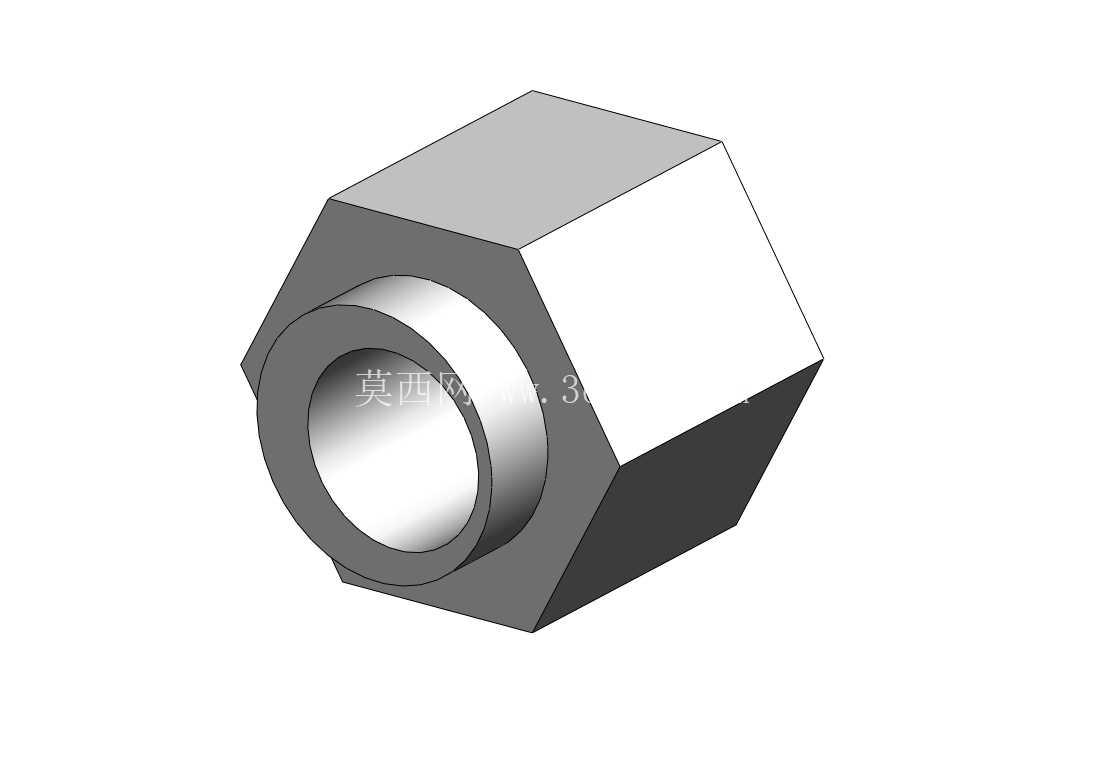

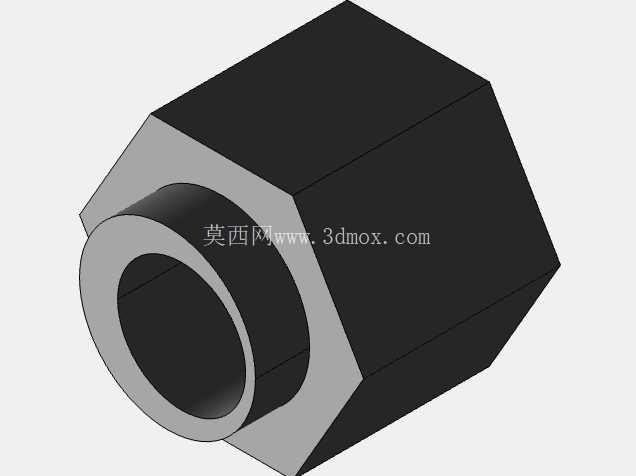

这款偏心螺母采用外六角的主体结构，这种结构设计完全是从实际装配场景出发的：在调节滚轮与铝型材导轨的间隙时，操作人员不需要定制专用工装，用日常通用的开口扳手或者活动扳手就能夹持住六角面完成转动调节，相比圆形外轮廓需要靠摩擦力拧动的偏心件，六角结构的夹持可靠性更高，不会出现调节时打滑、拧动角度难以精准控制的问题，尤其是在设备内部操作空间狭窄、扳手转动角度受限的场景下，六角结构每60度一个受力面的特性，能让操作人员在有限的转动空间里逐步完成间隙微调，不会因为受力面不足导致调节精度不够。

从功能实现逻辑来看，这款零件的核心是通过内孔与外六角轮廓的偏心距设计，在拧动螺母时改变内孔所穿的滚轮轴中心相对于型材安装面的距离，以此实现滚轮与型材导轨之间的间隙调整：当间隙过大时，转动螺母让滚轮轴中心向导轨面靠近，消除传动轮系的旷量，避免打印过程中喷头或者热床移动时出现晃动、层纹错位的问题；当间隙过小时，反向转动螺母让滚轮轴适当远离导轨面，避免滚轮压接过紧导致运动阻力过大，出现电机丢步、传动异响甚至长期磨损滚轮包胶层的问题。

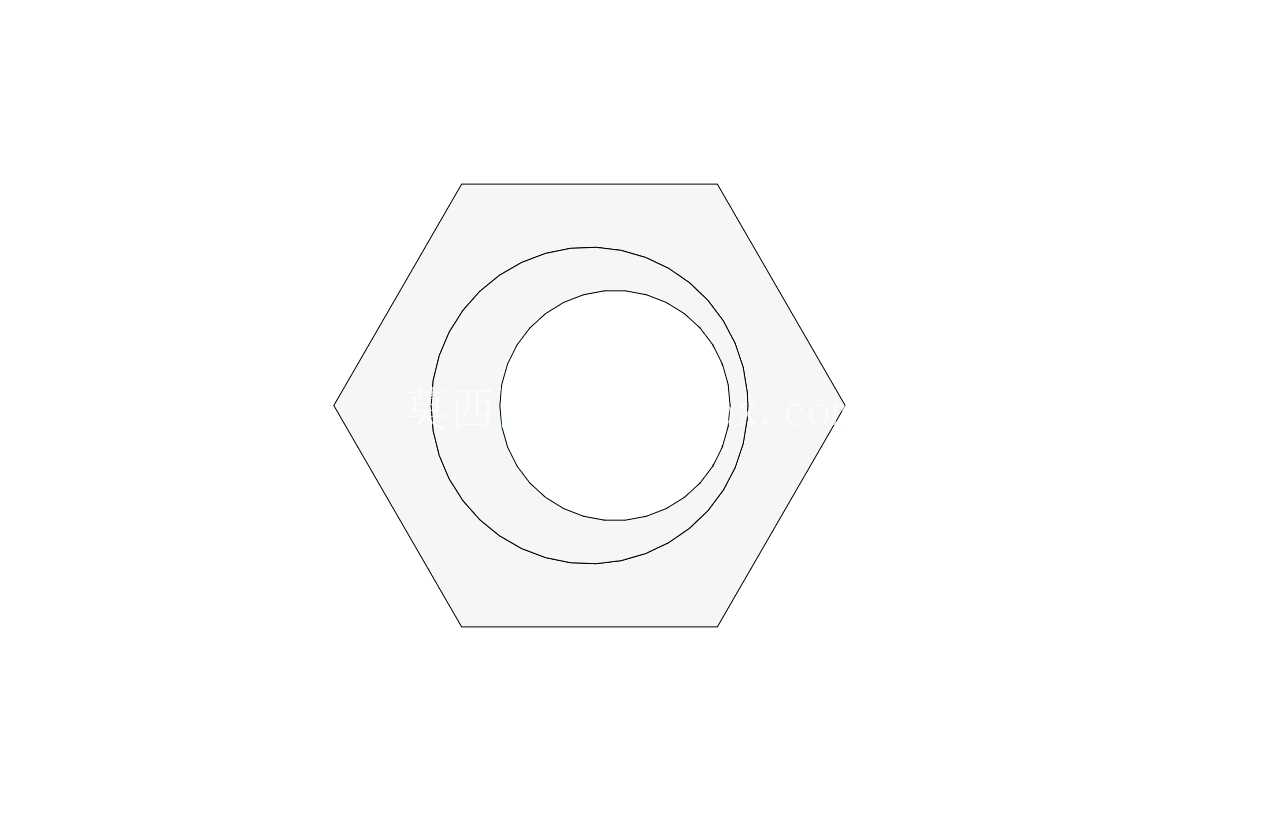

尺寸设计上，这款螺母的内孔直径为5.2毫米，这个尺寸是适配桌面级3D打印机常用的5毫米直径滚轮轴设计的，预留的0.2毫米装配间隙既能保证轴可以顺利穿入内孔，不会因为加工公差导致轴孔配合过紧无法装配，又不会因为间隙过大导致轴在孔内出现径向窜动，影响调节后的位置精度。键宽10毫米的外六角尺寸，刚好匹配常用的10号开口扳手，是桌面级设备上兼顾结构强度和安装空间的最优尺寸选择——如果外六角尺寸做的过大，会占用型材周边的安装空间，和相邻的同步带、线轨等零件产生干涉；如果尺寸做的过小，扳手夹持时的受力面不足，拧动时容易出现棱角磨损，导致后期无法再进行调节操作。总高度10.5毫米的设计，是匹配常用的POM滚轮厚度以及铝型材安装槽的深度确定的，安装后螺母两端不会突出过多，既保证和滚轮端面的接触面积足够，不会因为接触面积过小导致压应力过大磨损滚轮端面，又不会因为高度过高和周边的钣金件、传动零件产生运动干涉。

从实际装机的适配场景来看，这类偏心螺母不仅可以用在常规的2020、2040铝型材框架的3D打印机上，对于很多采用铝型材框架的小型自动化设备、桌面级数控雕刻机的滚轮张紧结构，只要轴径和型材规格匹配，都可以通用。设计这类零件的时候，不需要做多余的复杂结构，重点要保证几个核心形位公差：一是内孔的圆柱度，要保证穿轴后不会出现卡滞；二是外六角的对称度，保证扳手夹持时每个面都能均匀受力；三是偏心距的一致性，同一批次的零件偏心距误差要控制在很小的范围内，不然同一台设备上的多个滚轮调节时会出现松紧不一的问题，反而影响设备运行精度。另外零件的端面要做适当的倒角处理，既去除加工产生的毛刺，避免装配时割伤操作人员或者刮坏滚轮的包胶层，也能让螺母在装入型材安装槽的时候起到导向作用，降低装配难度。

很多人在做这类小零件的三维建模时，容易忽略实际装配的公差预留，要么把内孔做的和轴径完全一致，导致实际加工后因为公差累积无法穿轴，要么把偏心距做的过大，导致调节时行程太长，很容易出现调节过紧或者过松的问题。实际上这类调节件的偏心距不需要太大，1毫米左右的偏心量就完全能覆盖常规滚轮与型材之间的间隙调节需求，过大的偏心距反而会让调节的敏感度太高，稍微拧动一点就会出现间隙的大幅变化，不利于操作人员精准找到最合适的张紧位置。同时外六角的棱角处要做微小的倒钝处理，不要保留完全尖锐的棱角，避免在安装调节时划伤设备的铝型材表面或者操作人员的手部，这些细节都是实际装机过程中总结出来的实用设计要点，也是区分一个三维模型是否能直接落地生产、直接用于实际装配的核心判断标准。
