12V直流蜗轮蜗杆减速动力单元结构设计

项目分类:减速机 发布时间:2026-05-21 ID:1153190
  • 12V直流蜗轮蜗杆减速动力单元结构设计
  • 12V直流蜗轮蜗杆减速动力单元结构设计
  • 12V直流蜗轮蜗杆减速动力单元结构设计

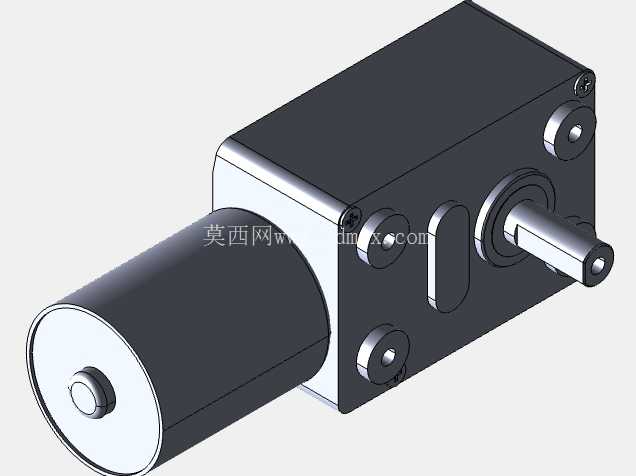

  这款12V直流供电的蜗轮减速动力单元,在小型自动化设备、民用智能机具、便携传动装置领域有着极高的适配性,常见于小型输送线的驱动端、智能开窗器的动力模块、自助终端设备的走纸机构、小型云台的转动驱动、家用小电器的传动组件中,这类场景普遍对驱动单元的体积、供电兼容性、输出扭矩、自锁性能有明确要求,常规的直齿减速结构很难同时满足低背隙、大减速比、小体积的综合需求,蜗轮蜗杆结构的引入刚好填补了这部分选型空白。从结构设计逻辑来看,整体采用驱动电机与减速箱直连的同轴偏置布局,直流电机的输出轴直接插入减速箱的蜗杆安装位,省去了额外的联轴器连接结构,既压缩了整体轴向长度,也减少了传动链路中的连接间隙,能有效降低传动过程中的回程误差。

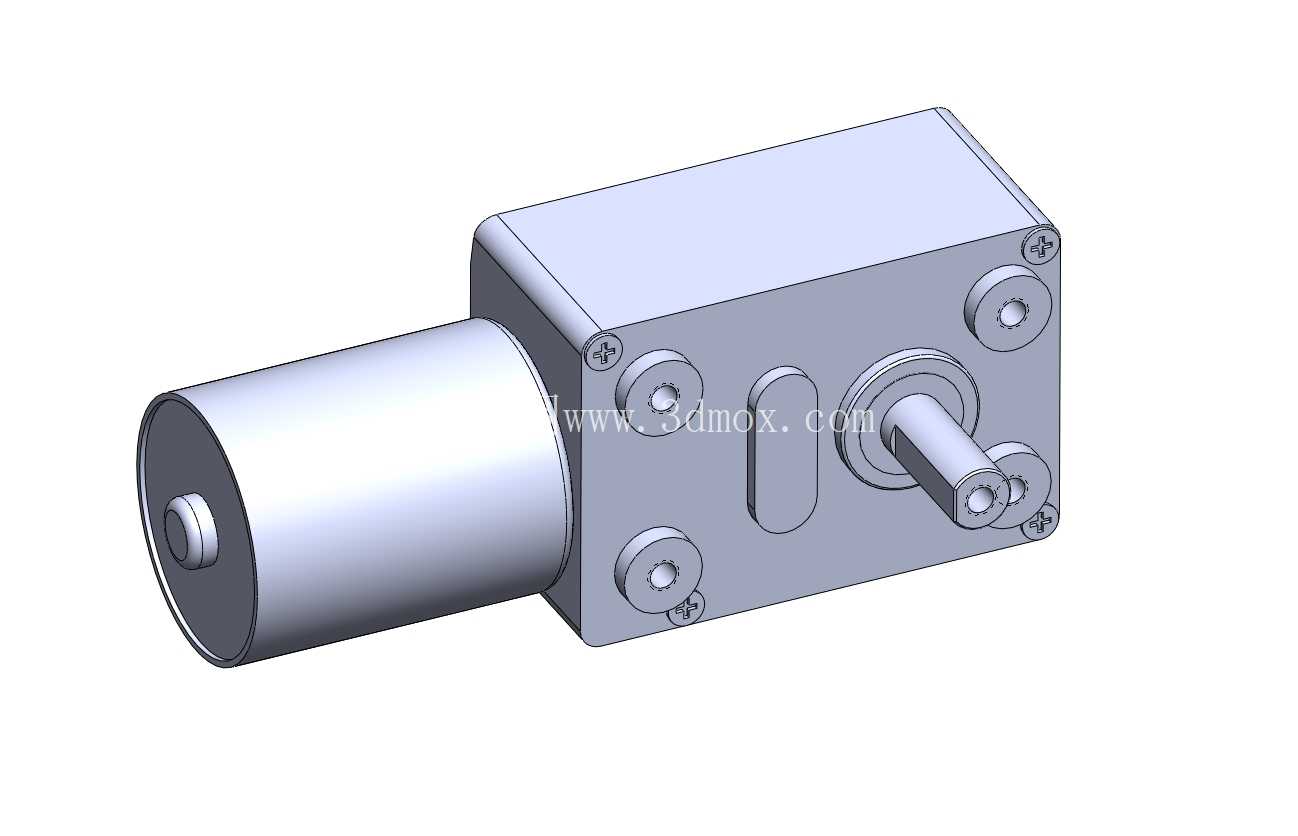

  减速箱采用方形分体式壳体设计,上下壳体通过四个角位的内六角螺钉实现锁紧,合箱面加工有定位止口,能保证蜗杆与蜗轮的中心距装配精度,避免因装配错位导致的齿面偏磨、传动卡滞问题。输出轴从减速箱正面的中心偏置位置伸出,轴端做了平位铣削处理,方便配套的传动轮、摆臂、连杆等负载件做周向固定,不需要额外加工键槽就能传递额定扭矩,适配小型机具快装快拆的使用需求。从安装边界来看,方形减速箱的壳体侧面预留了多个安装凸台,每个凸台上都加工有贯通的安装孔,既可以从正面穿螺钉固定负载安装板,也可以从侧面穿钉将整个减速单元固定在设备机架上,安装孔的位置做了沉台设计,螺钉锁紧后头部不会突出壳体表面,不会和周边的运动部件产生干涉。

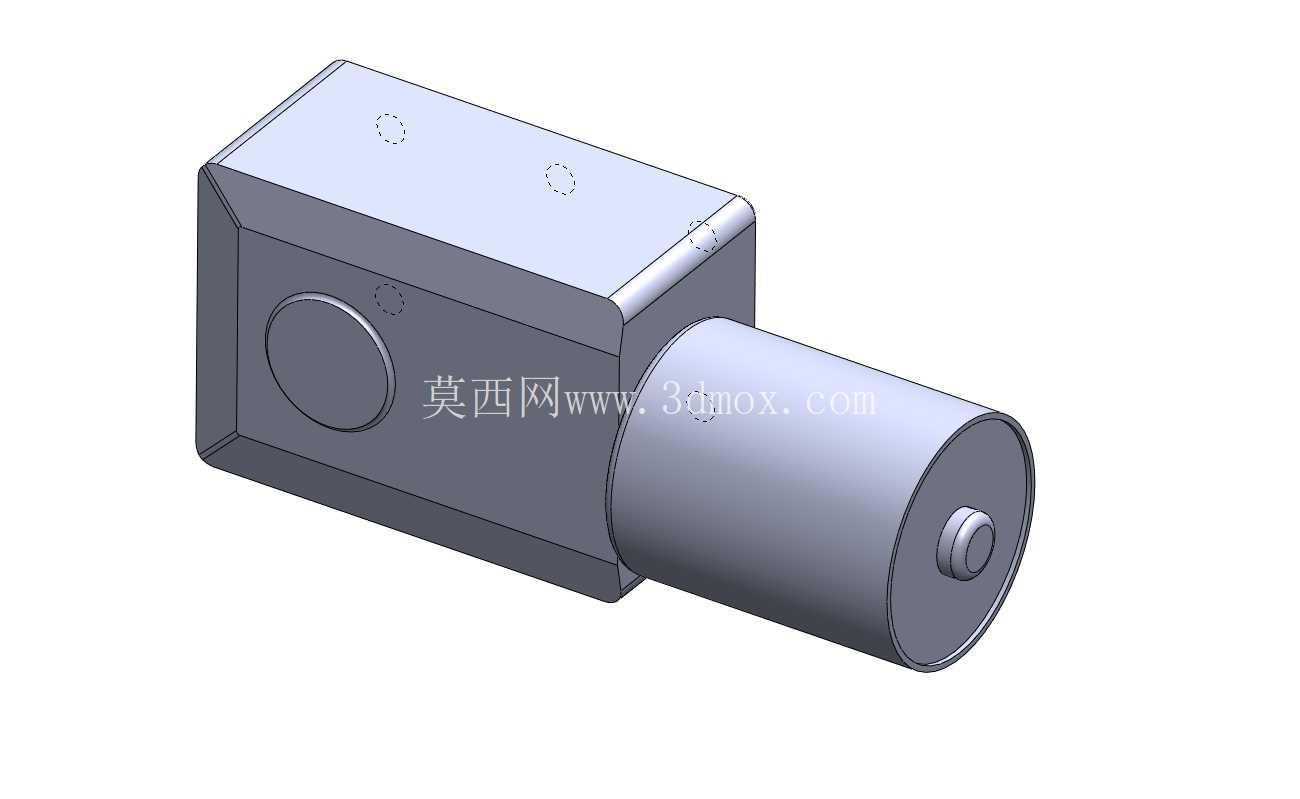

  电机筒体与减速箱连接的位置做了定位轴肩,装配时电机端盖的止口直接卡入减速箱的对应凹槽,能保证电机轴与蜗杆的同轴度,避免电机运转时出现轴系偏摆,降低运转噪音和轴承的额外负载。功能特性层面,蜗轮蜗杆结构自带反向自锁属性,当设备断电后,输出端无法被外力反向驱动,这一特性在垂直升降类小型负载场景中尤为关键,比如小型升降台、电动窗帘、自动投料装置的驱动端,不需要额外加装电磁刹车就能实现位置锁定,既简化了设备的整体结构,也降低了电控部分的设计复杂度。12V直流供电的属性让这款减速单元可以直接适配常见的低压供电场景,不管是配套开关电源在固定设备上使用,还是配套蓄电池在便携移动设备上使用,都不需要额外做电压转换,供电链路的设计难度大幅降低。齿形设计上,蜗杆采用渐开线圆柱蜗杆齿形,蜗轮采用与之匹配的锡青铜材质嵌件结构,齿面经过磨合优化,传动过程中齿面接触面积均匀,既能保证足够的传动强度,也能控制运转过程中的摩擦噪音,在低速输出工况下不会出现明显的振动传递。润滑结构上,减速箱内部预留了润滑脂储油腔,装配时填充足量的锂基润滑脂就能实现长期免维护使用,不需要额外设计注油孔、油标等结构,适配小型设备免维护的使用需求。输出轴的支撑采用双轴承跨距布局,两个深沟球轴承分别布置在箱体内侧和外侧的轴承位上,能承受一定的径向负载和轴向负载,当输出端挂载齿轮、同步轮或者连杆摆臂时,不会因为悬臂负载导致轴系变形,保证长期运转的精度稳定性。

  在实际选型适配过程中,需要注意安装时的轴系对中,输出端连接负载时不要强行敲击轴端,避免损伤内部的蜗轮齿面和轴承结构;供电线路的线径需要匹配电机的额定电流,避免线路压降过大导致输出扭矩不足;如果是在持续正反转的工况下使用,需要预留一定的扭矩余量,避免频繁换向冲击导致齿面过早磨损。整体结构的建模过程中,对每个零件的装配间隙都做了合理预留,比如壳体合箱面的间隙、轴承与轴承位的配合公差、轴与孔的配合公差都符合常规机械加工的精度要求,按照图纸加工零件后可以顺利完成装配,不需要额外的修配调整,能直接用于小批量产品的结构参考,也可以作为传动方案选型的三维验证模型,用来模拟不同负载下的传动干涉、运动范围校核。
