小型台式电动箭杆切割工具结构设计

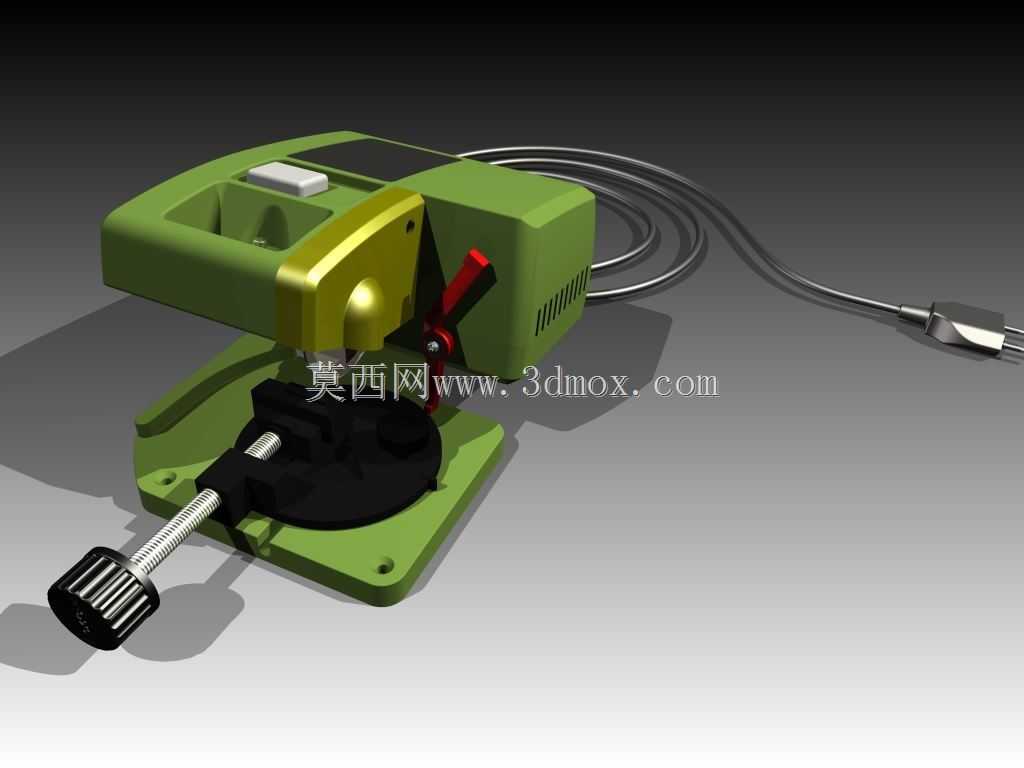

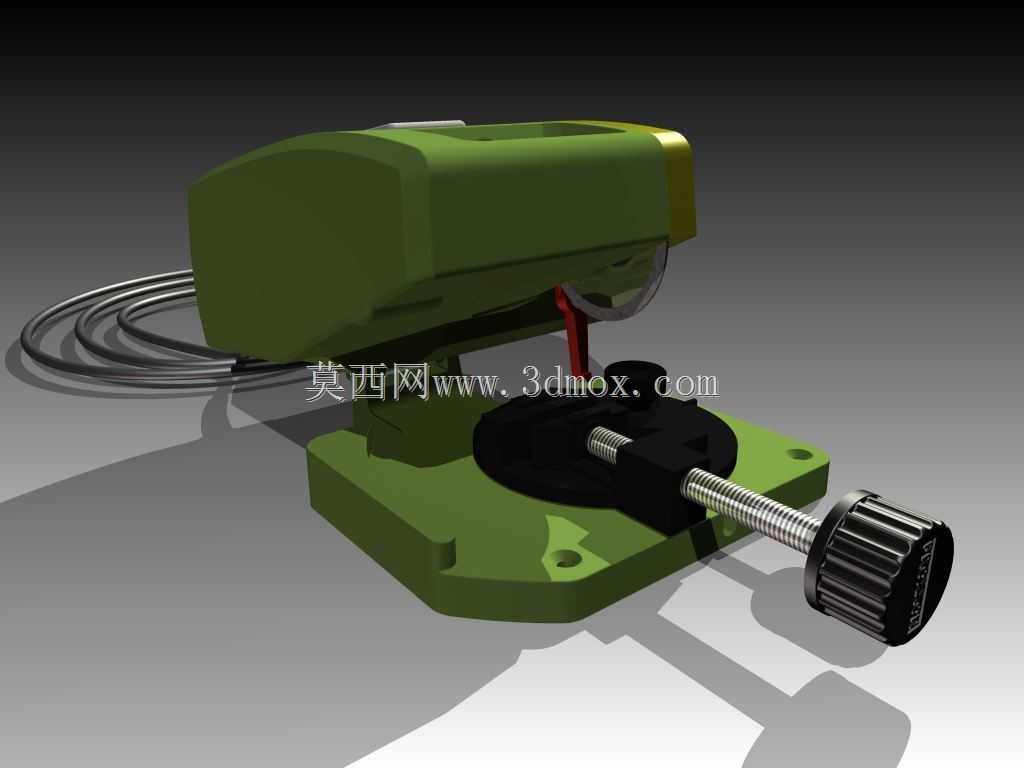

　　在射箭运动器材维护、小型工坊精细加工场景中，这类小型台式切割设备的应用频次并不低，很多爱好者和小型加工从业者会用它完成箭杆、细金属杆、薄塑料型材的定长切断作业，相比手持角磨机这类工具，台式结构的稳定性能够更好保证切口的垂直度，避免切割过程中工件偏移导致的端面倾斜问题。从结构设计来看，这款设备采用一体式铸塑外壳作为主体承载结构，外壳内部预留了电机安装腔、传动件避让空间以及切割片防护腔，外壳底部设置了两个安装固定孔，可以通过螺栓将设备锁紧在工作台面上，抵消切割过程中产生的振动，避免设备移位影响切割精度。设备的进给机构采用手拧旋钮配合丝杆传动的结构，丝杆一端连接带防滑纹路的黑色手拧轮，另一端连接工件夹持座，转动手拧轮时，

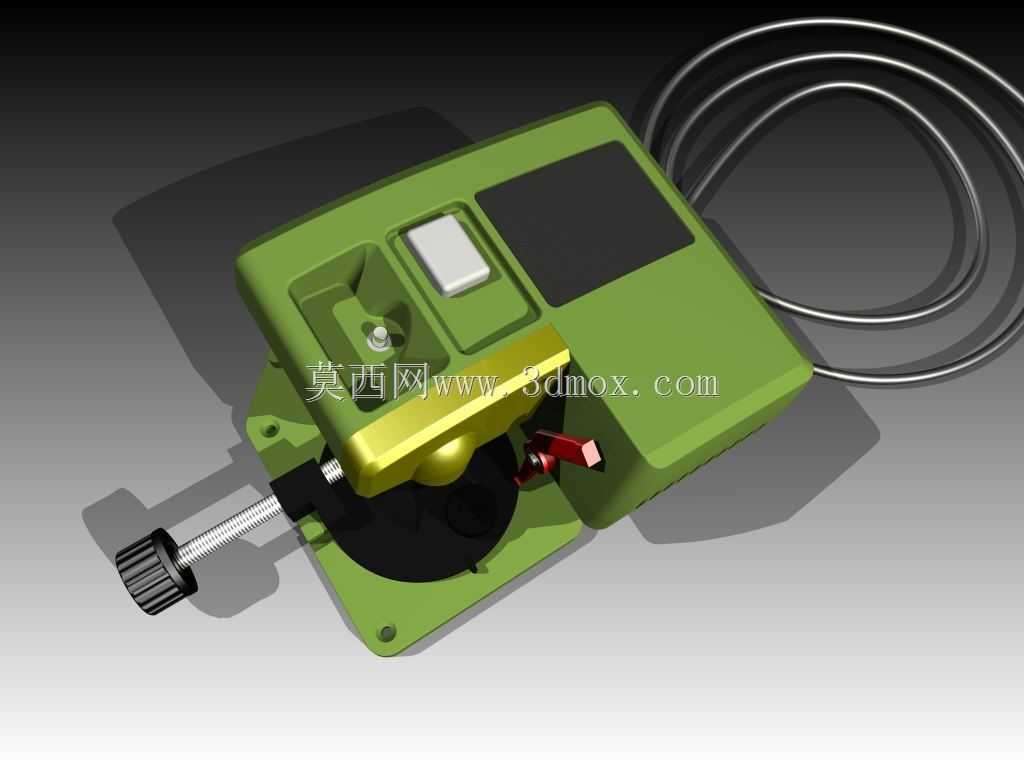

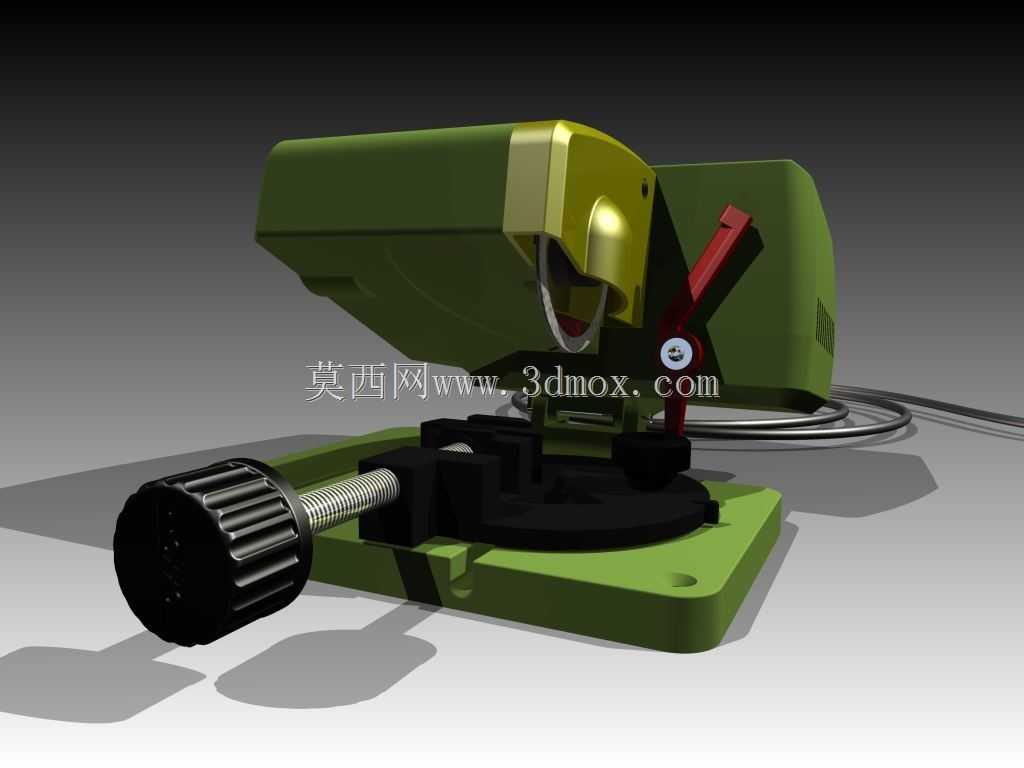

　　夹持座会沿着外壳上的导向槽平稳进给，导向槽的配合间隙控制在0.1mm以内，既保证进给过程无卡滞，也不会出现过大的旷量导致切割偏斜。夹持座上设置了快压式锁紧结构，红色的拨杆是锁紧触发件，扳动拨杆即可快速压紧或松开工件，不需要反复拧动螺丝，能够提升小批量切割作业的效率，夹持位适配直径3mm到10mm的杆类工件，覆盖了常见的碳素箭杆、玻纤箭杆以及细铜杆、铝杆的装夹需求。切割动力部分采用小型直流电机驱动，电机输出轴直接安装超薄树脂切割片，切割片外侧设置半包围式防护结构，防护结构与外壳一体成型，能够阻挡切割过程中产生的碎屑飞溅，保护操作人员安全，设备顶部设置了方形的电源开关按键，按键采用内嵌式设计，避免作业过程中误触导致设备意外启动。

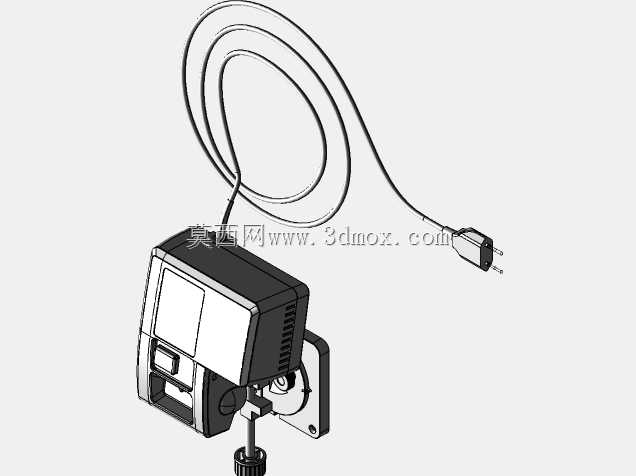

　　设备的供电采用外接电源线缆的方式，线缆长度预留1.2米，足够连接工作台附近的电源插座，线缆与外壳连接处设置了防弯折护套，避免频繁移动设备时线缆根部断裂。从安装边界来看，设备整体外形尺寸控制在长180mm、宽120mm、高80mm左右，占用工作台面积极小，即使是空间局促的家用工作台也能轻松放置，底部安装孔的孔距为120mm，适配常见的小型工装台安装孔位，不需要额外打孔改造工作台。在实际使用过程中，这类小型切割设备的切割进给速度需要操作人员通过手拧轮控制，进给时保持均匀的施力，避免进给量过大导致切割片崩碎，针对不同材质的工件，可以更换对应材质的切割片，比如切割碳素箭杆时使用细齿树脂片，切割细金属杆时使用金刚砂切割片，

　　设备的切割片安装轴直径为6mm，适配市面上绝大多数同规格的小型切割片，配件获取难度低，维护成本不高。设计过程中，外壳的加强筋布局也经过考量，在电机安装位、夹持座导向位、切割片防护位的外壳背面都设置了网格状加强筋，在不增加外壳整体壁厚的前提下提升结构刚性，避免长期使用后外壳出现变形，导致夹持座导向精度下降、切割片与防护结构摩擦等问题。设备的边角都做了R3的圆角处理，避免尖锐边角划伤操作人员，整体配色采用军绿色为主色调，按键和操作拨杆采用对比明显的白色、红色，操作人员能够快速识别操作部件，降低误操作的概率。这类小型台式切割设备除了箭杆切割用途外，也可以用于电子制作中引脚切断、模型制作中塑料杆/碳杆切割、首饰加工中细金属丝切断等场景，属于多用途的小型精细加工工具，结构设计上没有冗余的功能部件，所有结构都围绕稳定夹持、平稳切割、安全防护三个核心需求展开，没有多余的装饰性结构，完全以实用功能为设计导向。
