起重机吊重翻倒作业机构结构设计

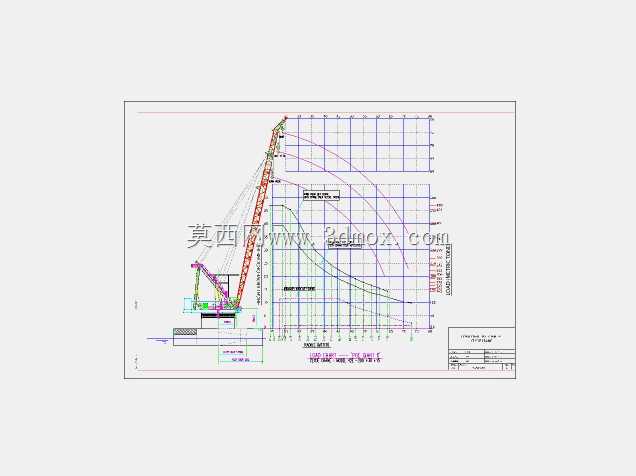

　　在重型构件加工、港口散货装卸、车间重型工件转序的作业场景里，经常会遇到需要将吊装重物完成90度甚至更大角度翻倒的工况，比如大型钢结构件焊接翻面、重型箱体类工件进出加工工位、铸造件落砂后的姿态调整，这类作业如果单纯依靠起重吊钩的升降配合人工牵引，不仅作业效率极低，还存在极大的安全隐患，一旦重物摆动失控很容易造成设备磕碰或者人员伤害，这套翻倒作业机构正是针对这类场景设计的专用吊装配套结构。从结构设计逻辑来看，这套机构没有采用复杂的动力驱动单元，而是依托起重机本身的起升变幅动作，通过机构自身的铰接点限位、吊点力臂的配比设计，实现重物在起吊过程中自动完成重心偏移，进而平稳完成翻倒动作，省去了额外配置液压或者电动翻转驱动的成本，

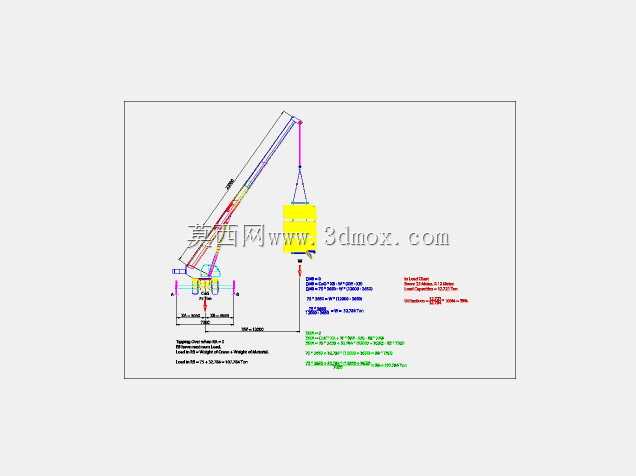

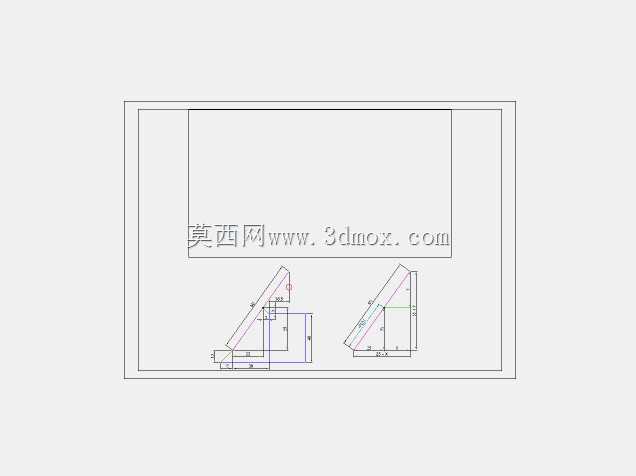

　　也降低了现场作业的接线、动力配套要求，适配绝大多数常规桥式起重机、汽车吊的现有吊装工况，不需要对现有起重设备做任何改造就能直接配套使用。设计过程中首先核算的是不同吊点的力臂匹配关系，当吊索起升时，初始阶段机构整体保持垂直起吊状态，重物平稳离开地面或者工位支撑面，当起升高度达到预设阈值后，机构上的限位挡块接触到铰接支座的限位面，此时继续起升的话，吊点的拉力会对重物重心形成偏心力矩，随着力矩逐渐增大克服重物的静摩擦力与自重稳定力矩，重物就会沿着预设的铰接转轴缓慢翻倒，整个翻倒过程的角速度可以通过起重机的起升速度直接控制，操作人员只需要在地面通过常规的起重指挥信号就能控制翻倒节奏，不需要额外的操作培训。从安装边界来看，这套机构的上部吊点采用标准的起重吊耳结构，能够直接匹配市面上常规的5t到20t级别的起重吊钩，吊耳的开孔尺寸按照通用起重卸扣的规格设计，不需要定制特殊的连接配件；下部与重物连接的端面上预留了标准化的螺栓连接孔位，孔位间距按照常用的重型工件吊装螺孔规格做了适配，既可以通过螺栓直接与工件上的预制吊装孔刚性连接，也可以配套吊装带、链条索具连接没有预制螺孔的异形重物，机构整体的横向安装尺寸控制在常规车间起重作业的安全通道宽度范围内，不会因为机构本身过宽导致在车间立柱、设备间隙之间通行时发生卡滞。在实际作业的适配性上，这套机构充分考虑了不同工况的使用需求，铰接转轴的位置做了可调节设计，针对不同重心高度的重物，

　　可以通过调整铰接点的安装位置来改变翻倒动作触发的起升高度，避免出现翻倒动作过早导致重物离地前就发生偏移、或者翻倒动作过晚导致起升行程浪费的问题；机构上所有的受力铰接点都配置了自润滑轴套，日常作业过程中不需要频繁加注润滑脂就能保证转动顺畅，减少了现场维护的工作量，轴套的密封结构做了防尘设计，能够适配铸造车间、矿石码头这类多粉尘的作业环境，避免粉尘进入铰接缝隙导致卡滞。从结构强度设计来看，所有受力构件都按照额定起重量的1.5倍做了静载荷校核，关键受力焊缝做了坡口全熔透设计，焊接完成后需要做磁粉探伤检测，避免出现焊接缺陷导致作业过程中发生断裂风险；机构的整体重心在空载状态下保持垂直对中，挂在吊钩上不会出现自行偏斜的情况，

　　方便作业人员快速完成与重物的对接安装，不需要额外牵拉调整机构姿态。在实际投产使用的反馈里，这套机构相比传统的双机配合翻倒、或者人工配合撬棍翻倒的作业方式，能够将单批次工件的翻倒作业时间缩短60%以上，同时完全避免了翻倒过程中重物突然滑落、摆动的风险，作业过程中人员只需要在安全距离外指挥，不需要近距离接触重物，本质上提升了重型吊装翻倒作业的安全冗余。设计过程中也规避了很多同类结构的常见问题，比如很多简易翻倒吊具在翻倒动作终点会出现重物冲击碰撞的情况，这套机构在铰接转动的终点位置配置了聚氨酯缓冲块，当重物翻倒到预设角度时，缓冲块会先接触限位面，吸收转动的冲击动能，避免刚性碰撞产生的噪音和结构变形，也能防止重物因为冲击出现表面磕碰损伤，适配那些对表面质量要求较高的机加工件、涂装件的翻倒作业。另外，机构整体的自重控制在合理范围内，不会过多占用起重机的额定起升载荷，预留了足够的载荷余量给被吊重物，对于小吨位的起重机也能适配使用，不需要因为配套翻倒机构而更换更大吨位的起重设备。
