实木拼接结构自行车承载车架设计

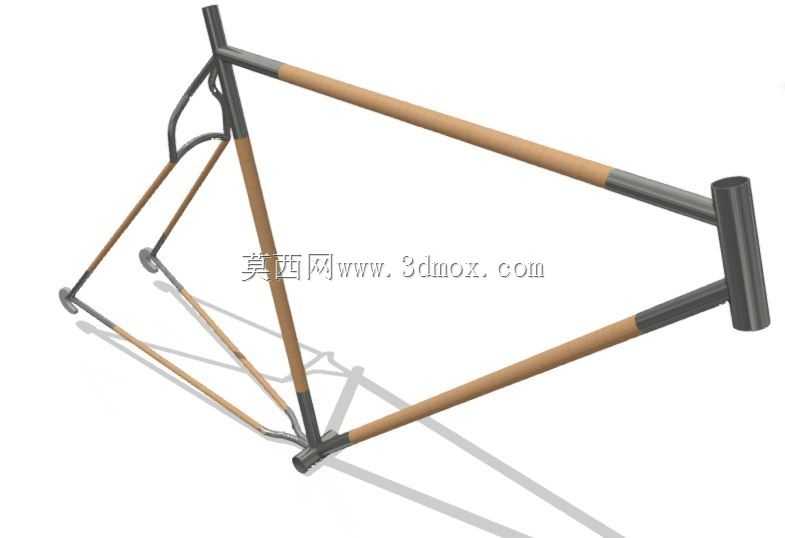

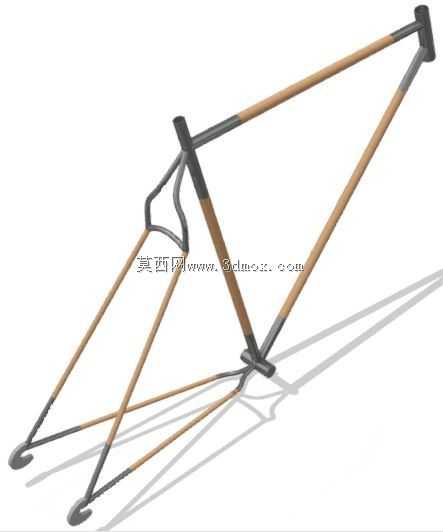

　　日常通勤、休闲骑行场景中，车架作为自行车的核心承载基体，承担着连接前后轮组、转向组件、传动系统与骑乘者载荷的核心作用，传统金属车架多采用钢材、铝合金或碳纤维材质，通过焊接、胶粘或螺栓拼接成型，而这款采用实木作为主体材质的车架设计，跳出了常规金属材质的设计思路，在满足结构强度要求的前提下，兼顾了轻量化与独特的外观质感。从结构设计逻辑来看，这款车架采用三维草图搭建整体空间框架，再通过框架生成器完成各杆件的实体化构建，整体沿用经典钻石型车架的受力布局，上管、下管、座管、后下叉、后上叉的空间角度完全匹配标准自行车的安装接口尺寸，头管位置预留标准碗组安装位，可兼容常规28.6mm口径的前叉舵管，五通位置保留标准BSA螺纹接口，

　　能够适配市面主流的中轴与曲柄组件，后叉开档尺寸匹配标准130mm公路车或135mm山地车花鼓安装要求，不需要额外定制配件即可完成整车组装。材质搭配上，主体杆件采用实木型材，在头管、五通、后叉尾钩这些应力集中的连接位置，采用金属嵌件做局部加强，金属嵌件与木杆之间通过过盈配合加结构胶粘接固定，既避免了实木材质在交变载荷下易开裂的问题，也保留了实木材质本身的阻尼特性，骑行过程中可以过滤掉路面传递的细碎振动，相比纯金属车架拥有更舒适的骑乘质感。设计过程中需要重点考量各杆件的截面尺寸与受力方向的匹配，实木材质的顺纹抗压、抗拉强度远高于横纹方向，因此在搭建三维草图时，所有主承载杆件的木纹方向均沿杆件轴向布置，

　　下管作为承受骑乘者踩踏力矩与路面冲击的核心构件，截面采用椭圆型设计，长轴沿垂直方向布置，在控制整体重量的前提下最大化垂直方向的抗弯强度；上管主要承担转向时的侧向载荷与骑乘者的部分体重，截面采用正圆型设计，兼顾各个方向的受力均匀性；后下叉直接传递踩踏扭矩与后轮的路面冲击，在靠近尾钩的位置做局部截面加粗，避免大力踩踏时出现形变量过大导致的蹭碟或传动效率损失。安装边界方面，整车架的轴距尺寸控制在1000mm-1050mm区间，座管高度调节范围覆盖160cm-185cm身高骑乘者的使用需求，头管角度保持72度左右的休闲骑行设定，兼顾低速转向灵活性与高速巡航的稳定性，后下叉长度控制在420mm左右，在保证踩踏刚性的同时兼顾一定的滤震性能。

　　不同于常规金属车架的焊接工艺，这款实木车架的各杆件连接位置采用金属套筒插接结构，装配时先将金属套筒与对应木杆做粘接固定，再通过螺栓将各套筒连接为整体，后期维护时可以单独更换出现损伤的单根杆件，不需要整体报废车架，降低了全生命周期的使用成本。实际使用场景中，这类实木车架更适配城市休闲通勤、短途骑行、个性化定制整车的搭建需求，不适合高强度越野、重载通勤这类极端使用场景，设计时已经在各木杆的外表面做了防水耐磨涂层处理，能够应对日常雨天骑行的使用需求，避免实木材质受潮变形。从建模逻辑来看，采用三维草图先确定所有安装硬点的空间坐标，包括头管中心、五通中心、后轴中心、座管顶点这几个核心定位点，再通过空间直线连接各硬点形成框架线，之后根据各杆件的受力特性匹配对应的截面轮廓，通过扫掠命令生成各杆件的基础实体，最后在连接位置切除金属嵌件的安装槽，添加倒角、圆角等工艺特征，整个建模过程参数化程度较高，调整硬点坐标即可快速适配不同轮径、不同身高适配的车架尺寸，能够快速衍生出26寸、27.5寸、700C等不同规格的车架版本。需要注意的是，实木材质的蠕变特性比金属材质更明显，因此在设计金属嵌件的粘接长度时，嵌件插入木杆的深度不小于木杆直径的1.5倍，同时在粘接面增加周向滚花纹理，提升粘接面的抗扭转能力，避免长期使用后出现杆件松动的问题。
