5mW5VDC圆柱型激光发射组件结构

　　做工业检测类设备结构设计的工程师，大概率都接触过这类小功率激光指示组件，很多人在做整机装配建模时，不会花时间去抠这类外购标准件的细节，直接拉个圆柱代替，等到实际出BOM采购、做装配干涉检查时才发现问题——要么安装孔位留的公差不对，要么接线端的空间没留够，要么和周边的防护结构碰擦，最后还要反复改图。这个模型还原的是常用的5mW供电5V直流的圆柱型激光LED组件，不是那种用来做激光加工的大功率器件，核心用途就是做可见光的基准指示、到位检测的光源配合。

　　先讲实际应用场景，这类组件在工业现场的使用频率非常高：自动化产线上的物料到位对射检测，会把它和光电接收端配对安装，当物料遮挡激光光路时，接收端信号翻转给PLC传递到位信号，比普通漫反射光电的检测精度高，受物料表面颜色、反光特性的影响更小；工装夹具上的定位基准指示，比如钣金折弯工位、PCB板插件工位，会装一到两个该类激光头，打出的红色直线或圆点直接标示加工基准位置，操作人员上下料时能快速对齐，不用反复靠尺测量，能减少不少辅助定位时间；还有小型设备的对位校准，比如桌面型贴标机的标签出标位置指示、小型雕刻机的加工原点指示，都会用到这类小功率激光组件，功耗低，长时间工作发热量小，不需要额外加装散热结构。

　　从功能特性来看，这类激光组件的输出功率稳定在5mW，属于Class II类激光产品，正常操作下不会对人眼造成永久性损伤，不需要额外做激光防护围挡，适合在有人工操作的工位使用；供电采用5V直流供电，和绝大多数工业控制板卡、单片机系统的供电电压匹配，不需要额外做电压转换电路，接线只需要正负极两根线，接线端在组件尾部，做走线设计时可以直接在安装座尾部预留走线槽，不用在侧面开孔，能简化安装结构。组件内部已经集成了激光驱动电路、恒流控制模块，不需要外部额外加驱动电阻，直接通5V直流电就能输出稳定的红色激光，不会因为电压小幅波动出现亮度闪烁、功率漂移的问题。

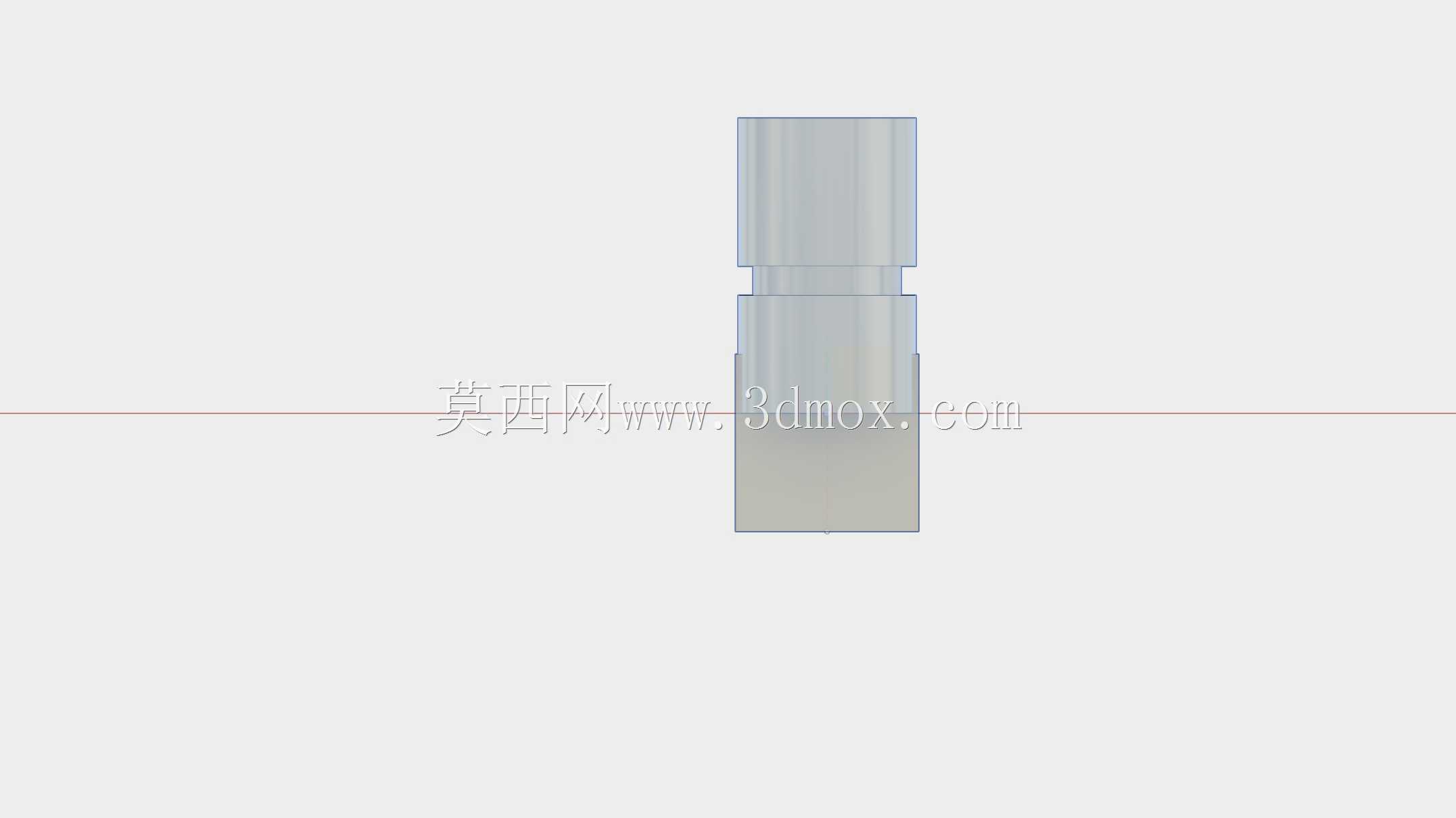

　　再讲设计思路，这个模型还原的是市面上最通用的圆柱外壳结构，外壳采用两段式阶梯圆柱设计，不是等直径的光杆：前段直径稍小，是激光出射端，内部装透镜座和激光二极管，透镜位置可以通过前端的螺纹微调，用来调整激光的聚焦距离，根据使用场景可以调成圆点光斑或者一字线光斑；后段直径稍大，内部装驱动电路板，尾部留接线引脚。这种阶梯结构的好处是安装时可以直接做台阶孔限位，不需要额外加轴用挡圈或者顶丝固定，把组件从安装板背面穿进去，前段的台阶面直接贴住安装板的台阶孔端面，尾部用一个塑料锁紧圈拧上就能固定，安装拆卸都很方便，不需要复杂的紧固件。

　　关于外形尺寸和安装边界，这个组件的整体长度控制在常用的20mm左右，后段安装直径是12mm，前段出射端直径是8mm，安装时需要在安装板上开直径12.1-12.2mm的通孔，通孔背面要锪一个直径8mm、深度2mm的台阶孔，用来给前端出射端让位，避免安装时前端透镜被安装板刮花。安装时要注意，组件的出射端不能和透明防护板直接贴死，要留至少1mm的间隙，避免透明板的反光回射到激光二极管内部，造成功率不稳定、光斑出现重影的问题。如果是在有粉尘、切削液的工位使用，要在出射端前方加装一个1mm厚的透明亚克力防护片，防护片和激光头出射面留3-5mm的间隙，定期擦拭防护片就可以，不用直接擦拭激光透镜，能延长组件的使用寿命。

　　很多工程师在建模时容易忽略的是接线端的空间预留，这个组件尾部的接线引脚长度大概3mm，焊线之后线径加上焊锡点的直径大概4mm，所以安装板背面要留至少10mm的走线空间，不能把其他结构件直接贴在安装板背面，避免压到导线造成绝缘层破损短路。另外这类激光组件的工作温度范围是-10℃到50℃，不要装在靠近发热源的位置，比如紧邻伺服电机、加热块的位置，长期高温会加速内部驱动电路的电容老化，缩短使用寿命。如果是在振动比较大的工位使用，比如冲压设备周边的检测位，安装时可以在阶梯面和安装板之间垫一层0.5mm厚的橡胶垫圈，吸收振动，避免长期振动造成透镜移位，导致光斑偏移。

　　做整机建模时把这类标准件的结构建准确，比后续打样试装时再改结构要省很多事，很多项目延期不是因为核心功能结构出问题，反而是这类外购小件的安装细节没考虑到位，导致装配时反复拆改，既耽误时间又增加加工成本。这个模型的结构细节完全匹配市面上流通的通用款激光LED组件，不管是做装配干涉检查、安装座结构设计，还是做整机的BOM清单梳理，都能直接套用，不用再反复对照样品测绘尺寸。
