Nema17步进驱动PVC DN50除尘自动三通阀

　　在木工车间、粉体加工、粮食输送这类产生含尘气流的工况里，管路的气流换向一直是除尘系统稳定运行的关键节点，这款适配DN50管径的PVC材质自动三通阀，就是针对这类中小管径除尘支路的换向需求设计的。不同于常规手动三通需要操作人员到现场扳动手柄切换管路，这款阀直接集成了Nema17规格的步进电机作为驱动源，搭配开源控制板就能接入设备的自控系统，不用额外配置复杂的气动管路或者高压液压回路，对于小型除尘工作站、移动式除尘设备这类布局紧凑、没有配套气源的场景来说，适配性要比传统气动换向阀高很多。

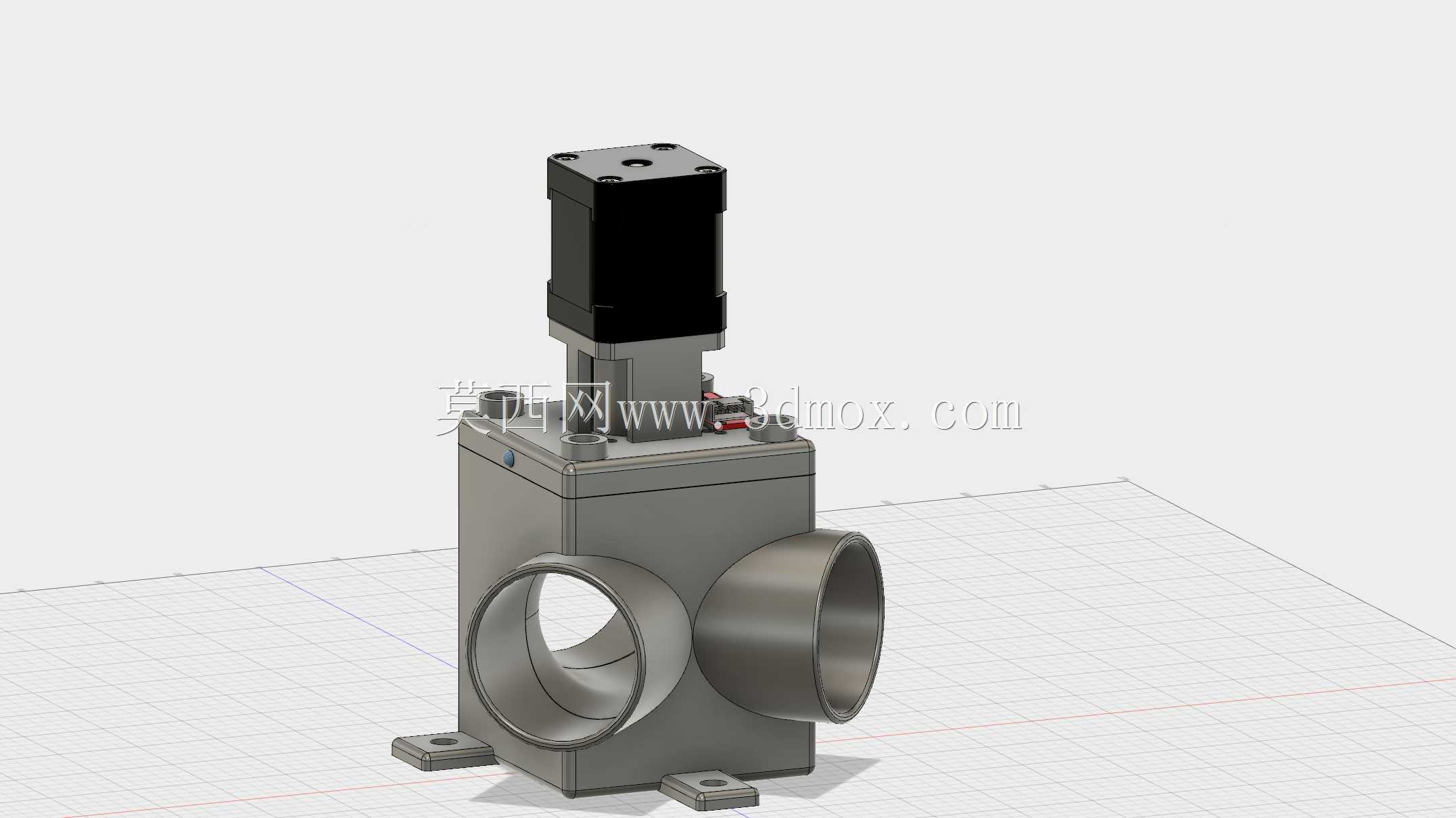

　　从结构设计逻辑来看，这款阀的阀体采用PVC材质成型，本身就针对含尘气流的磨损特性做了壁厚优化，三个通径统一为DN50规格，和常规PVC除尘管路的外径尺寸完全匹配，安装时不需要额外做变径接头，直接用常规PVC粘接或者卡箍连接就能完成管路对接。阀体底部预留了两个带安装孔的固定支脚，支脚的安装孔距经过校准，能直接固定在常规的铝型材机架或者设备安装板上，不需要额外做转接支架，安装边界的预留尺寸也做了控制，阀体主体的宽度、高度都控制在紧凑范围内，就算是在空间局促的设备内部管路布局里，也不会和周边的线管、其他阀件产生干涉。

　　驱动部分的设计也做了针对性的适配，Nema17步进电机直接通过连接座固定在阀体顶部，电机输出轴和阀内部的换向挡板做了直连传动，没有额外的齿轮减速或者连杆结构，一方面减少了传动环节的间隙，让换向的位置精度更高，另一方面也减少了粉尘进入传动结构造成卡滞的风险。阀内部的换向挡板做了边缘密封处理，切换到对应通路的时候，能完全截断非工作支路的气流，避免除尘系统的风压泄漏，保证吸尘口的吸力稳定。在实际工况使用里，这类阀通常用在多工位除尘的支路切换场景，比如多个产尘工位共用一台除尘风机的时候，就可以在每个支路安装这种自动三通阀，通过控制系统根据工位的工作状态自动切换通路，只给正在作业的工位提供吸尘负压，不用让风机一直满负荷带全部管路运行，能有效降低除尘系统的能耗。

　　设计的时候也考虑了PVC材质的耐温特性，阀体的适用温度范围完全匹配常规除尘系统的气流温度，不会因为车间常温或者含尘气流的轻微温升出现变形问题。电机和阀体的连接位置做了密封隔层，就算管路内部有细微的粉尘溢出，也不会进入电机内部造成轴承磨损，延长了驱动部分的使用寿命。换向挡板的转动行程做了机械限位，就算控制系统出现信号干扰，挡板也不会转动过位造成阀体卡涩，日常维护的时候只需要定期检查连接部位的密封情况，不需要频繁拆解阀体做内部清洁，维护成本比传统的金属三通阀低很多。对于做小型除尘设备开发、非标自动化管路布局的工程师来说，这款阀的结构尺寸完全可以直接复用在三维布局里，安装孔位、通径位置、驱动部分的外轮廓都做了标准化设计，不用再重新绘制阀件的三维模型，能直接导入装配体做管路干涉检查，缩短设备开发的建模周期。
