法兰对法兰式反作用扭矩传感装置

　　做设备扭矩校核、传动系统负载测试的工程师，对这类双法兰结构的反作用扭矩传感器不会陌生，它不需要随传动轴做高速回转，主要用来采集静态或者低速回转工况下的扭矩反馈值，常见的应用场景覆盖电机出厂性能测试台、减速机负载校验工位、阀门启闭力矩检测装置，还有部分自动化装配工位的拧紧扭矩复核环节，相比轴式扭矩传感器，它的安装适配性更强，不需要额外设计联轴器对接结构，直接串接在两个需要传递扭矩的法兰端面之间即可完成布设。

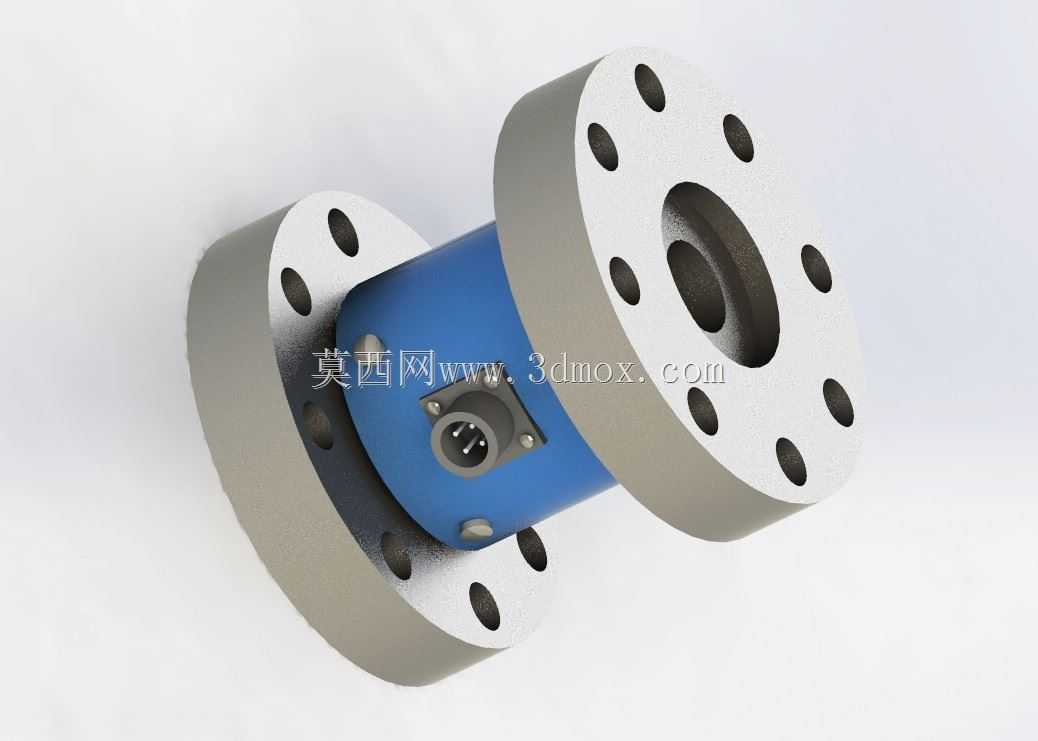

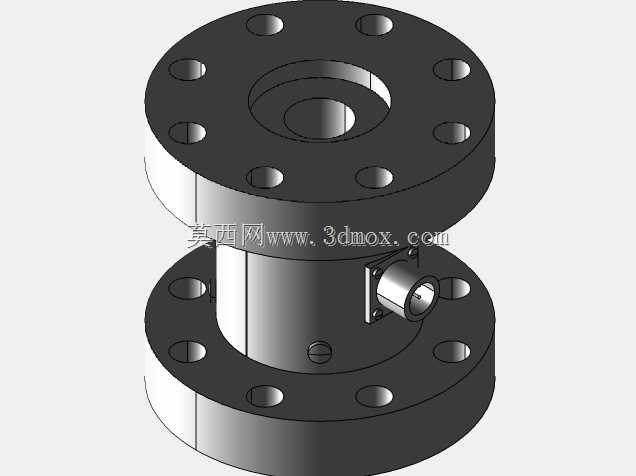

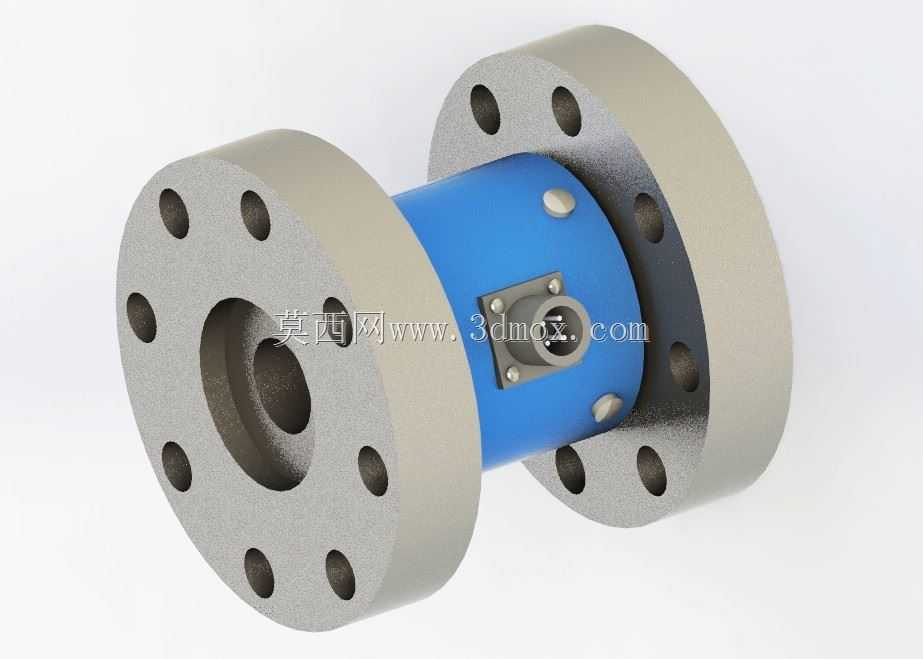

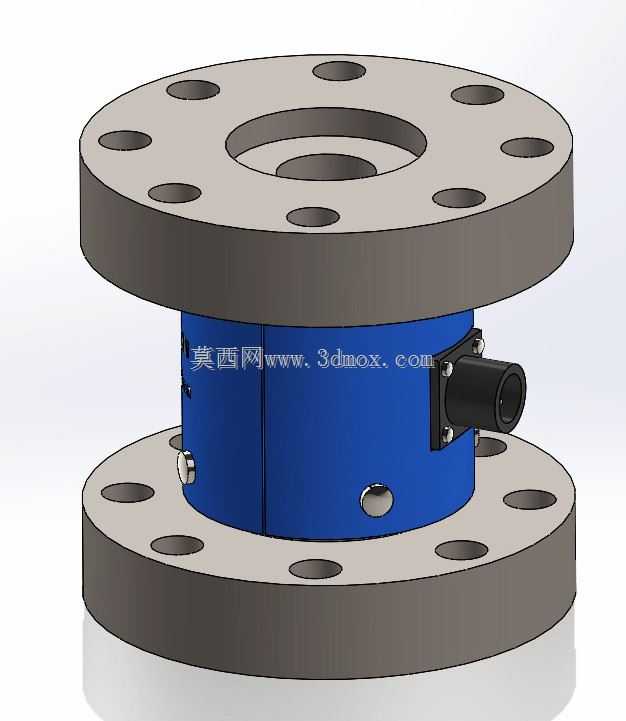

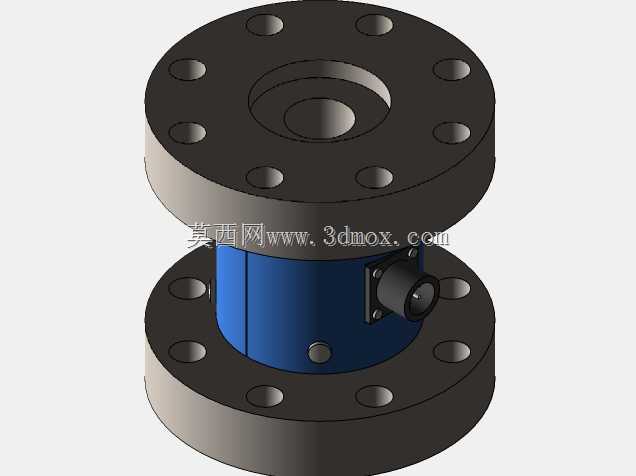

　　从结构设计逻辑来看，这款传感器采用上下对称的双法兰安装基体，两个法兰盘上均匀布设8个安装通孔，孔位分布遵循通用法兰的安装孔距规范，能直接适配多数工业设备的标准法兰对接面，中间的弹性敏感段做了收窄设计，表面粘贴的应变桥路能精准感知法兰两端传递扭矩时产生的微形变，再通过侧面的航插接口将应变信号转换为标准电信号输出给采集系统。中间筒体部分做了蓝色阳极氧化处理，既提升了表面耐锈蚀能力，也和两端的金属法兰形成视觉区分，方便现场安装时快速识别信号输出侧的位置。

　　安装边界上需要注意，上下法兰的同轴度公差需要控制在0.05mm以内，避免额外的径向弯矩附加到弹性体上，造成测量值出现线性偏差；法兰端面的平面度要求不低于IT7级，安装时要在两个对接面之间垫0.1mm厚的紫铜垫片，既可以保证端面贴合的紧密性，也能避免硬接触造成的法兰面压伤。传感器中心预留的通孔结构，是这类法兰扭矩传感器的实用设计，走气管、穿线缆或者让轴类零件从中心穿过都不受影响，在一些空间受限的测试工位上，这种中心通孔的设计能大幅简化周边的布局结构，不需要为了避让传感器额外改走管线的路径。

　　实际选型使用时，要根据被测系统的最大额定扭矩来匹配对应量程的传感器，这款结构覆盖200N·m到1000N·m的量程区间，过载能力可以达到额定量程的150%，短时冲击过载不超过200%时不会造成弹性体的永久性形变。弹性体部分采用高强度合金钢材质，经过调质处理后硬度达到HRC38-42，既有足够的刚度保证扭矩传递的可靠性，也有合适的弹性形变区间保证应变测量的灵敏度。侧面的信号输出接口采用标准M12航插，防护等级达到IP65，能适应车间内多粉尘、少量切削液飞溅的常规工业环境，不需要额外做防护壳体就能长期稳定工作。

　　在做三维建模装配的时候，要重点关注法兰安装孔的位置度公差，以及上下法兰端面的平行度要求，装配时的螺栓预紧力要按照对角线顺序逐步拧紧，避免单侧受力过大造成弹性体初始形变，影响后续的零点校准。这类反作用扭矩传感器不需要做动平衡校正，因为它本身属于静止端的测量部件，只要安装时保证固定牢靠，没有相对滑移，就能获得稳定的测量数据，相比动态扭矩传感器，它的整体结构更简单，维护成本更低，在静态扭矩测量、低转速大扭矩的测试场景下，性价比优势非常明显。
