带透明缸筒的拉杆式气动执行元件结构

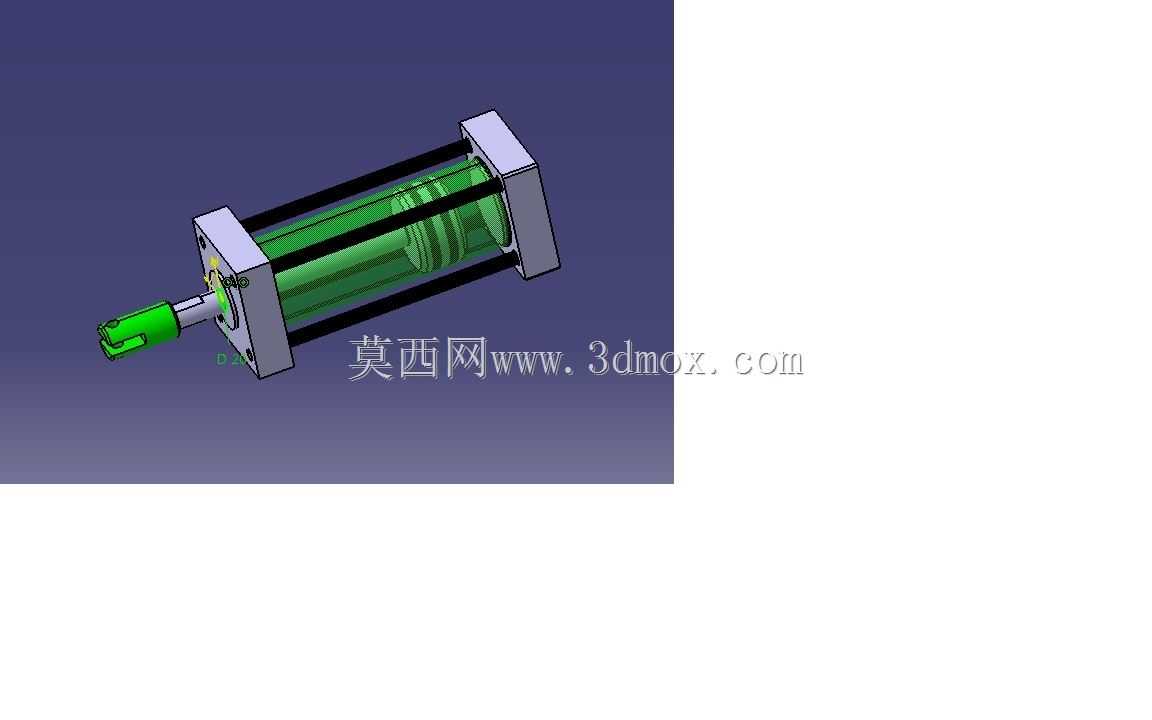

　　在自动化产线的工件推送、夹具夹紧、工位切换这类往复直线动作场景里，这类拉杆式气动执行元件是应用频次极高的基础驱动部件，很多做设备调试、结构设计的工程师刚接触气动系统时，都会先从这类标准缸的结构原理入手，搞清楚气路驱动、密封配合、安装定位的核心逻辑。从结构呈现来看，这个模型做了缸筒的透明化处理，能直观看到内部活塞、活塞杆的配合关系，还有端盖和缸筒之间的拉杆锁紧结构，这对刚入门的设计人员理解气缸内部的动力传递路径很有帮助——压缩空气从端盖的气口进入缸筒腔室后，推动活塞带动活塞杆做直线伸出或者缩回动作，两端的缓冲结构还能降低活塞运动到行程末端时的刚性撞击，减少设备运行的振动和噪音。实际选型应用的时候，首先要确认的就是安装边界尺寸，

　　这类拉杆缸的安装尺寸大多遵循通用气动元件标准，两端的端盖预留了通孔安装位、前法兰或者后耳轴的安装接口，能适配不同设备的安装空间要求，不管是水平安装做工件推送，还是垂直安装做压合动作，只要根据负载大小、行程长度选对应缸径和行程的规格，就能匹配大部分常规工位的驱动需求。设计这类元件的三维结构时，首先要保证的是各部件的同轴度，活塞杆和活塞的同轴度、端盖和缸筒的同轴度如果偏差过大，会导致活塞杆运动卡滞、密封件磨损加快，直接缩短元件的使用寿命；其次是密封槽的尺寸精度，活塞上的活塞密封、端盖处的杆密封都要对应标准密封件的槽径设计，过盈量太大就会增大运动阻力，过盈量不足又会出现腔室漏气、输出力不足的问题。很多新手在做气动系统布局的时候，

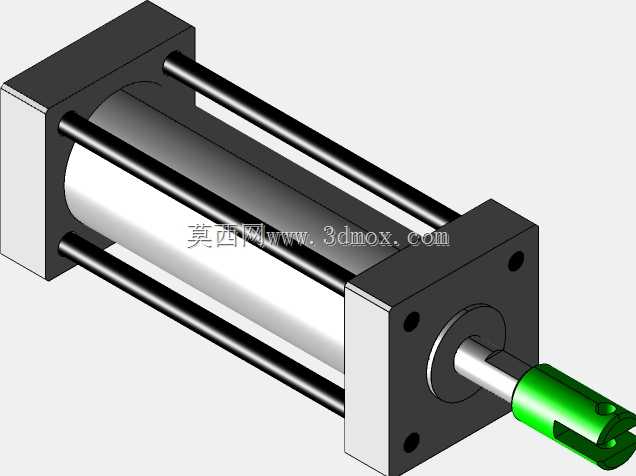

　　容易忽略气缸的行程余量，选的行程刚好等于需要的动作距离，实际运行时因为加工误差、装配累积误差，很容易出现活塞顶死端盖或者动作不到位的情况，所以在建模阶段就要把行程余量预留出来，同时要考虑磁性开关的安装槽位置，方便后续加装传感器检测活塞的伸出、缩回位置，给设备控制系统提供到位信号。从结构细节来看，四根拉杆均匀分布在缸筒外侧，把前后端盖牢牢锁紧在缸筒两端，这种结构的优势是缸筒加工难度低，只要保证内孔的光洁度和圆度，不需要在缸筒上加工复杂的连接螺纹，后期维护的时候拆开拉杆就能更换内部的密封件和活塞，维护成本比一体铆接的气缸低很多。活塞杆的伸出端做了标准的外螺纹接口，能直接连接浮动接头、推板、夹爪这类执行末端，

　　避免活塞杆承受径向力导致弯曲变形；端盖上的气口也做了标准管螺纹，能直接对接快插接头，方便现场气路的快速装配。在实际的设备调试场景里，这类气缸的运行速度可以通过排气节流阀进行调节，根据工位的动作节拍要求调整伸出和缩回的速度，避免速度过快导致工件被撞飞，或者速度过慢影响整线的生产效率。做三维建模的时候，还要注意各部件的装配间隙，比如活塞杆和端盖导向套之间的间隙，既要保证活塞杆能顺畅滑动，又不能间隙过大导致密封件偏磨；活塞和缸筒内壁的间隙也要控制在合理范围，既要给密封件留出足够的压缩量，又不能让活塞在缸筒内出现径向晃动。很多做培训教学的场景里，这种带透明缸筒的模型能让学员快速理解气缸的工作原理，不用拆开实体气缸就能看到内部的结构组成，比单纯看二维原理图要直观很多，能帮助新手快速建立气动元件的三维结构认知，搞清楚每个部件的实际作用和装配关系，在后续自己做设计的时候，能避开很多常见的结构错误，比如密封槽尺寸设计错误、安装接口不匹配、行程预留不足这类问题。
