1又1/2寸黄铜带过滤结构脚踏阀

　　在民用供水、小型农田灌溉、园林喷淋、小型流体输送管路的泵端进水侧，这类带内置过滤结构的黄铜脚踏底阀是出镜率极高的管路配件，很多刚接触管路设计的工程师容易把它和普通止回底阀混淆，实际上它的结构集成度比普通底阀高不少，除了常规底阀的止回防倒流功能，还整合了进水初滤的作用，能减少大颗粒杂质进入泵体造成叶轮磨损或者密封面划伤的问题。

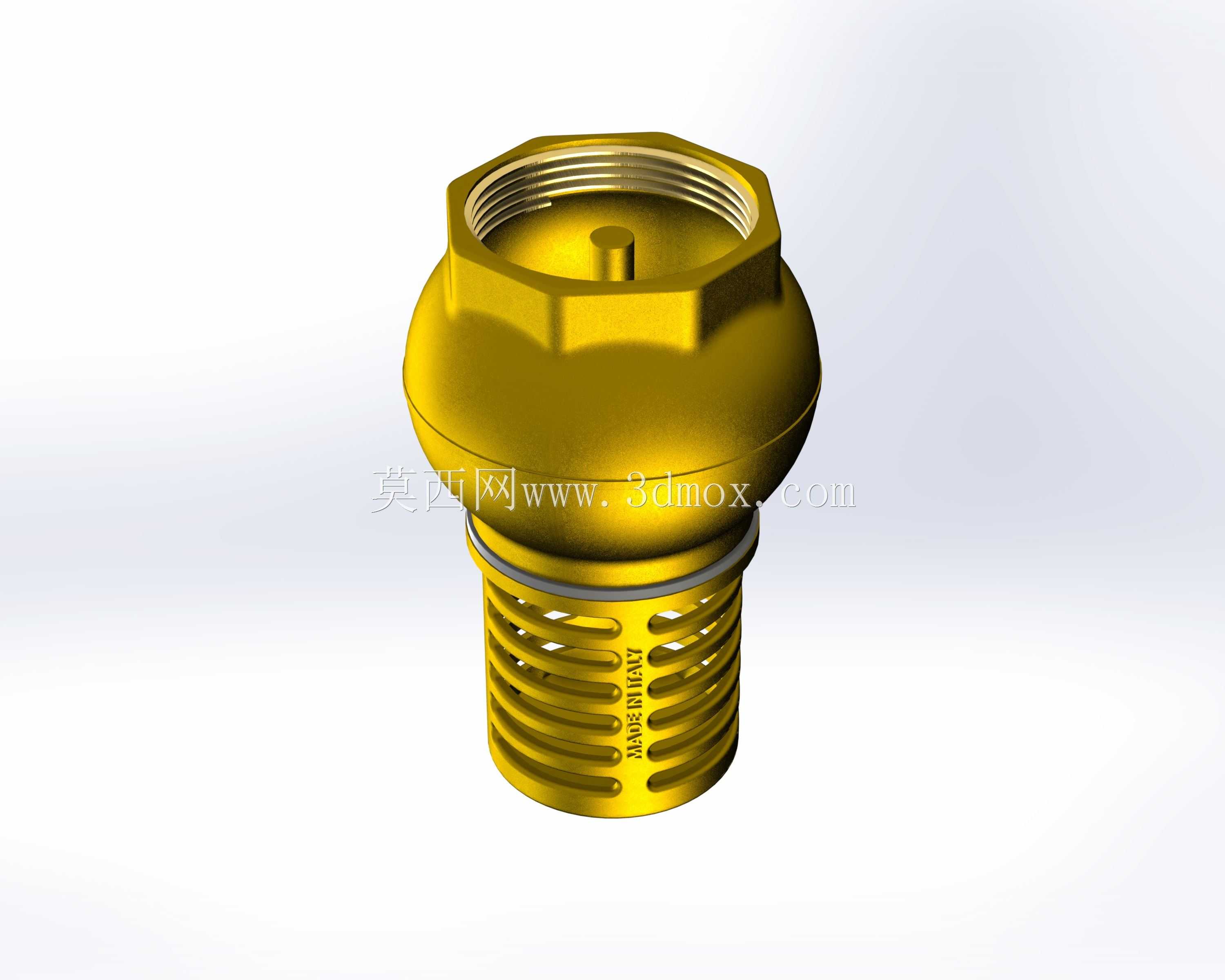

　　从实际安装场景来看，这类阀通常垂直安装在水泵吸水管路的最底端，完全浸没在被抽取的水体当中，安装时要注意和水池底部、侧壁保持足够的距离，避免吸入池底沉积的淤泥或者被池壁遮挡进水面积，通常要求阀体外壁距离池底不小于1.5倍的阀体外径，距离侧壁不小于1倍阀体外径，进水口正前方不能有遮挡物，否则会增大进水阻力，造成水泵气蚀、流量不足的问题。它的上端连接段是标准1又1/2寸内螺纹接口，适配同规格的镀锌钢管、PPR外丝接头或者黄铜接头，安装时螺纹处要缠绕生料带或者配合液体生料带密封，拧紧力矩控制在30-40N·m即可，不要过度用力拧裂阀体，毕竟黄铜材质的延展率虽然不错，但壁厚有限，过大的力矩容易造成螺纹处开裂渗漏。

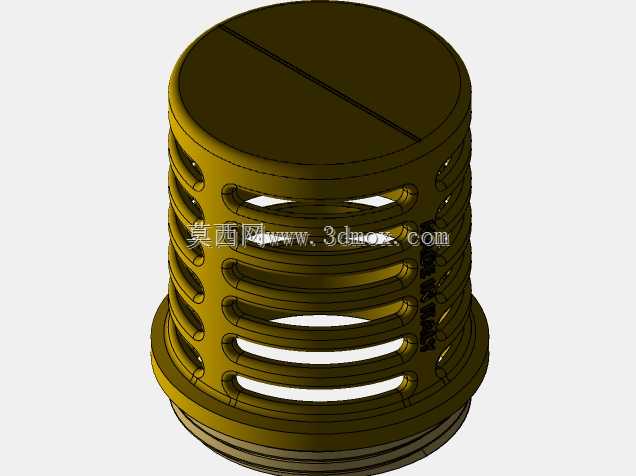

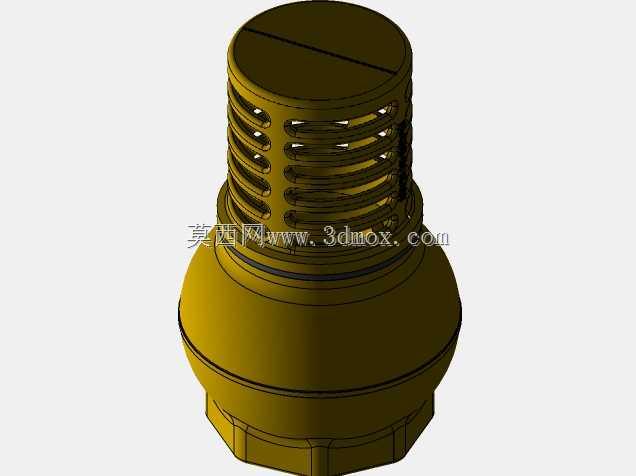

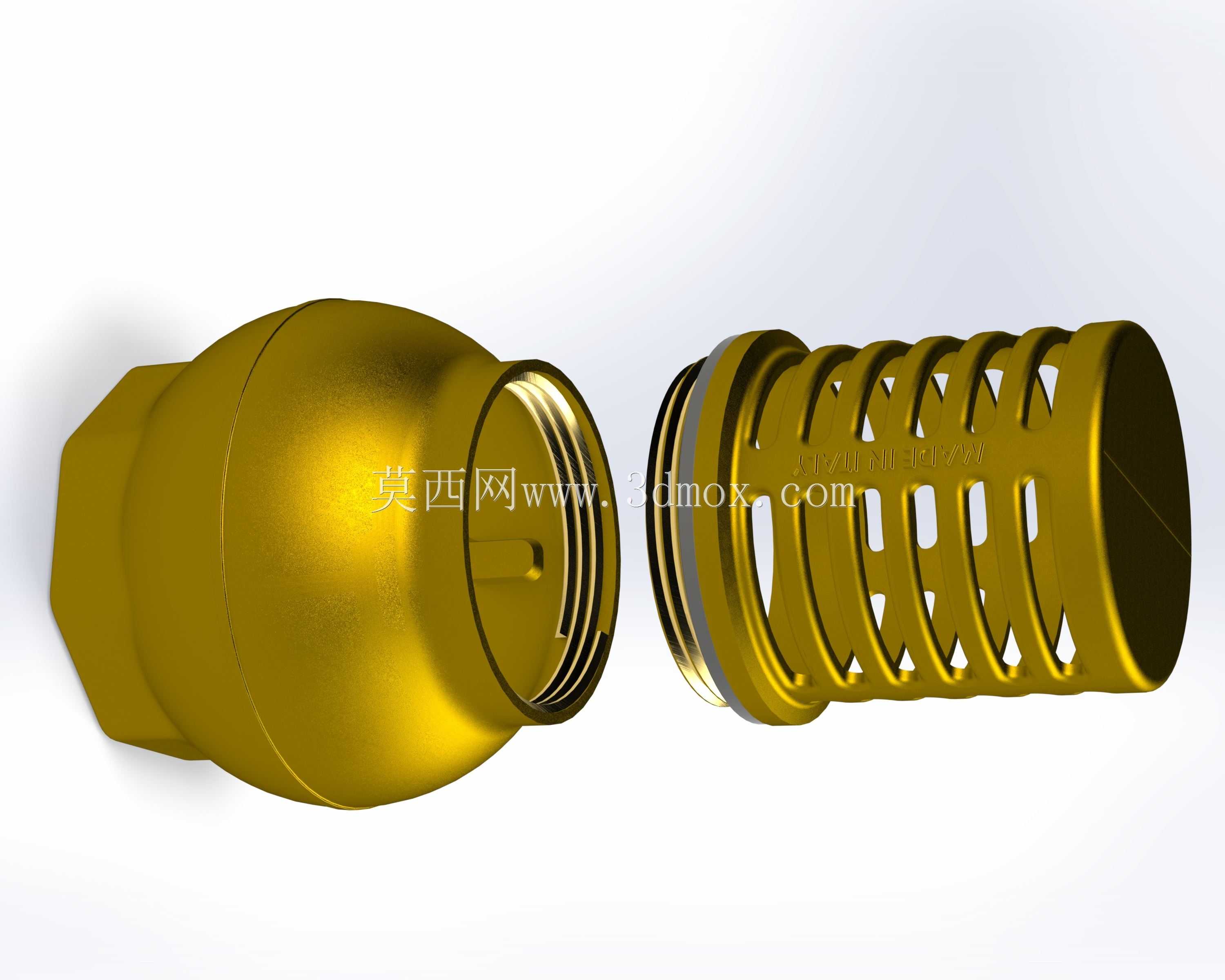

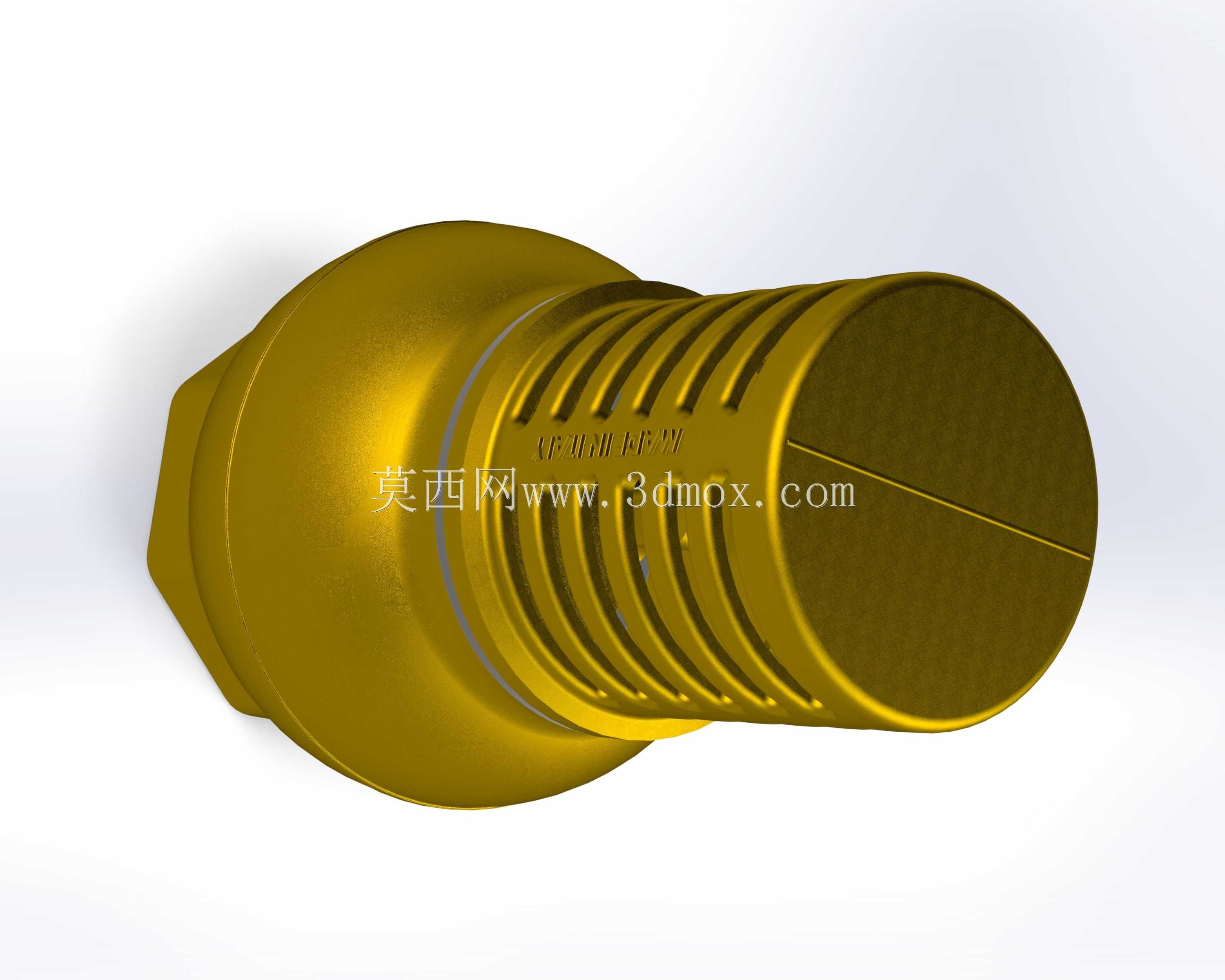

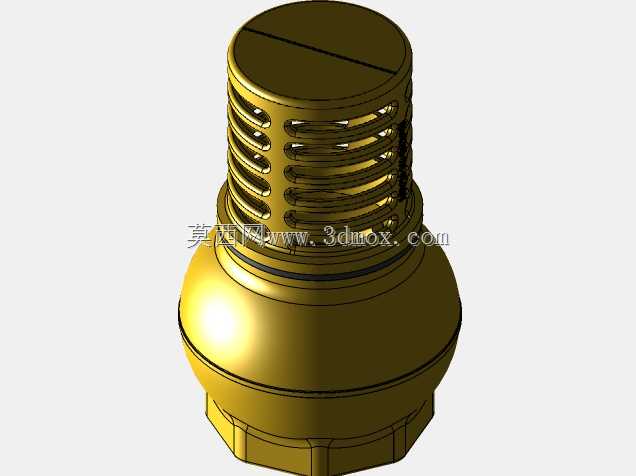

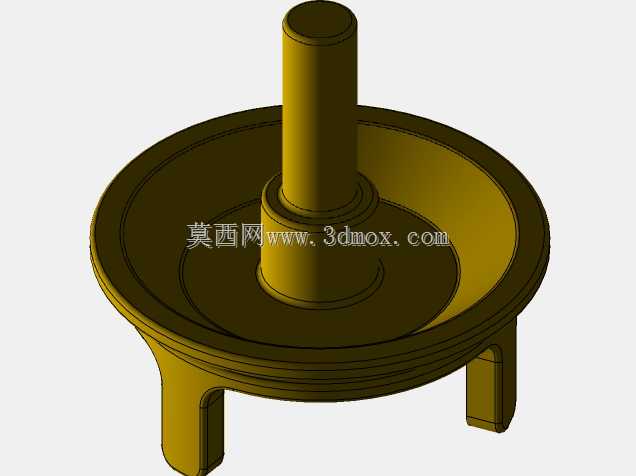

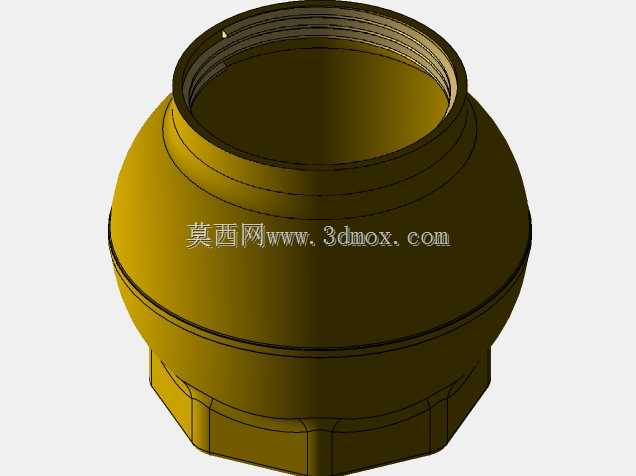

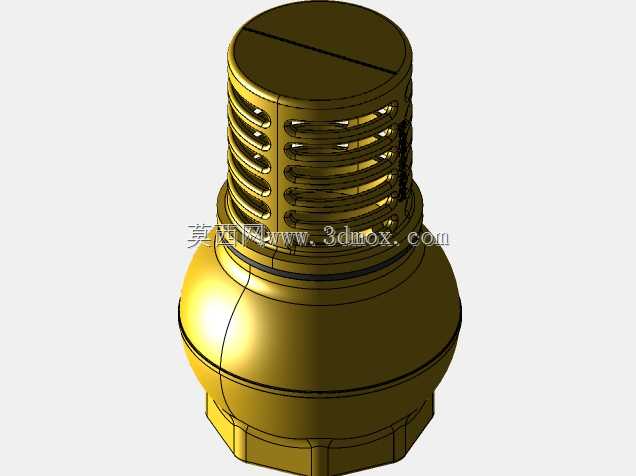

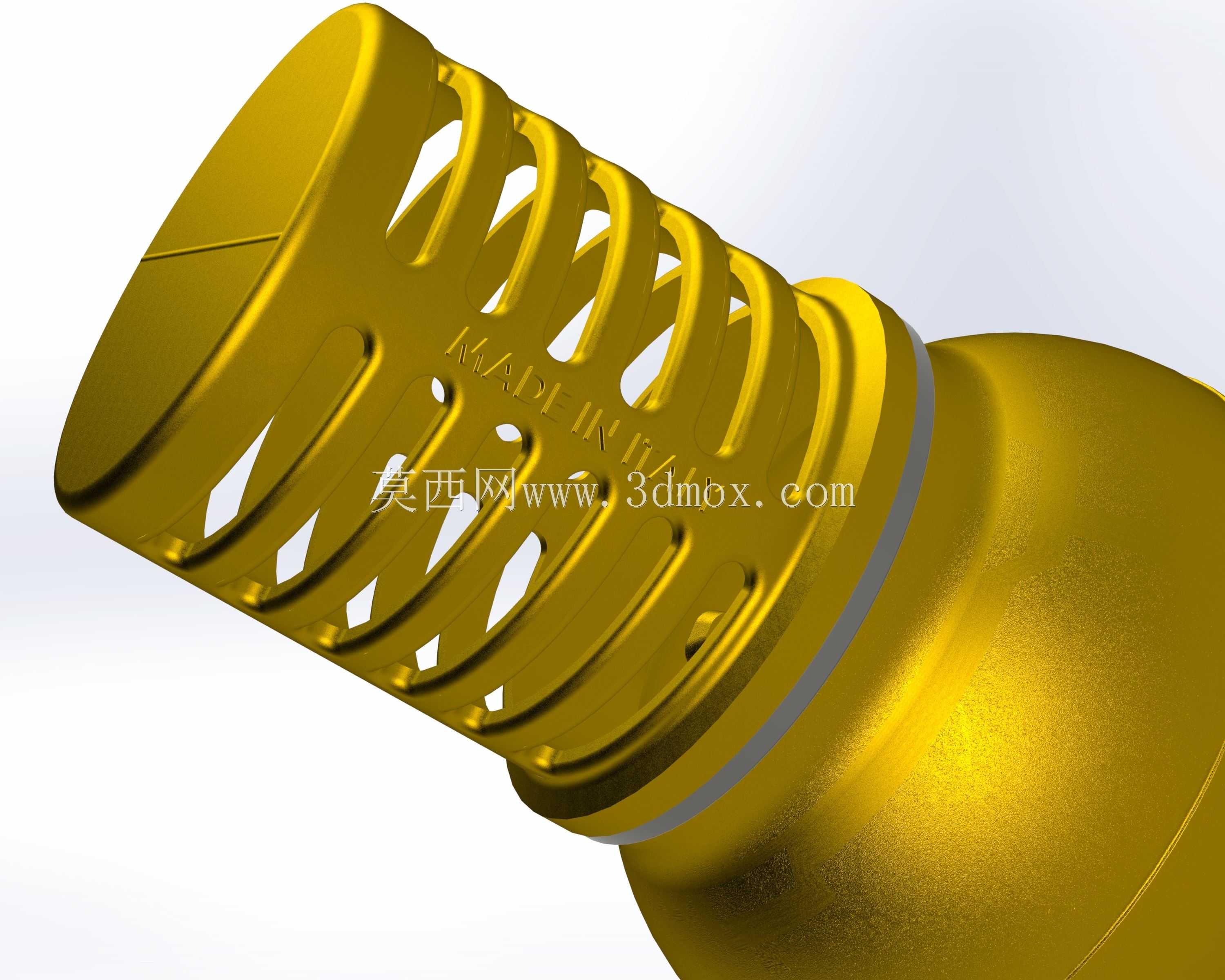

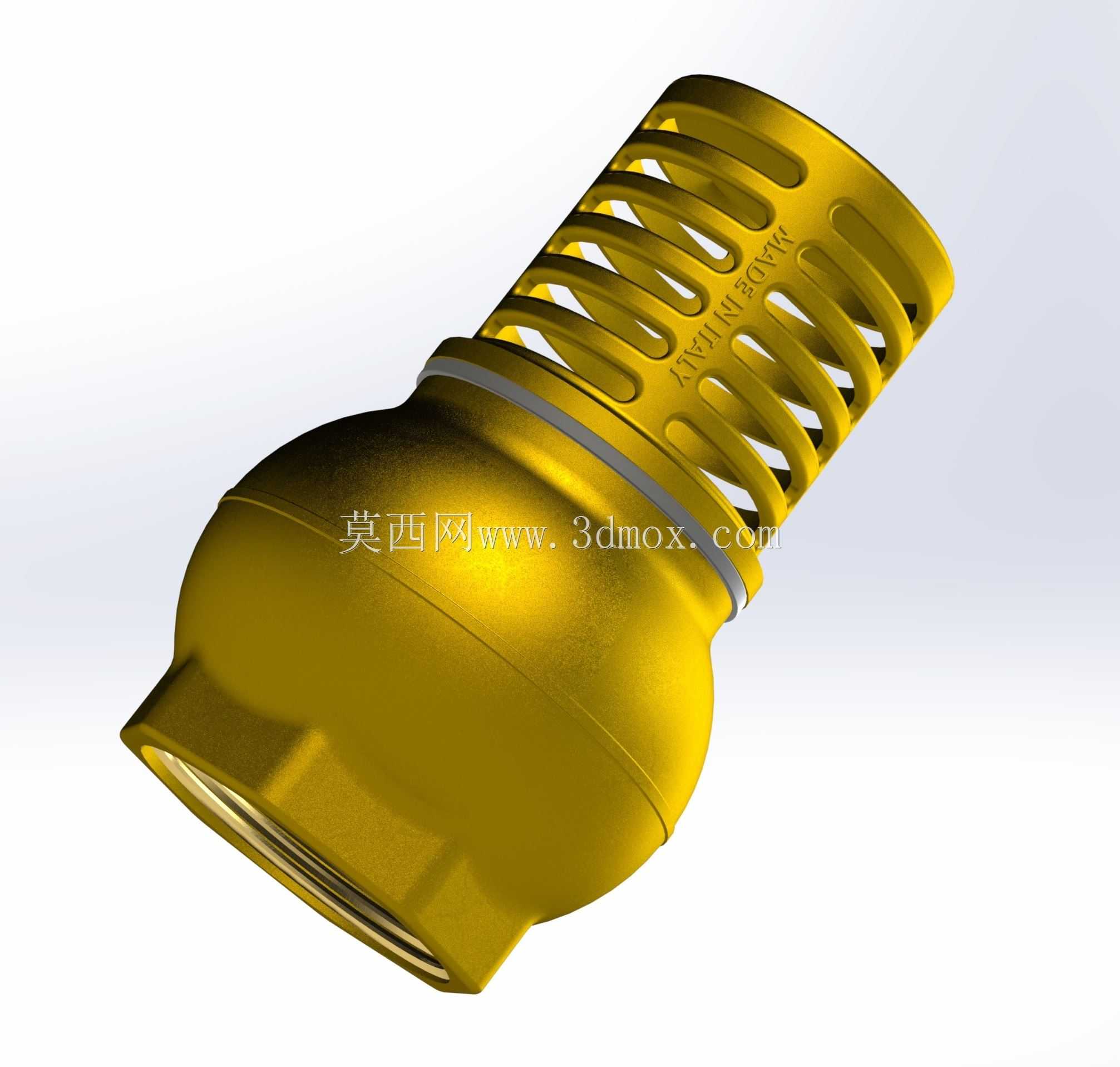

　　结构设计上，阀体下半部分是球形的阀腔，内部集成了升降式止回阀芯，配合丁腈橡胶密封垫圈实现密封，当水泵启动时，进水压力顶开阀芯，水流顺利进入吸水管；水泵停机时，阀芯在自身重力和管内回水压力作用下下落，密封面贴合垫圈，阻断管路内的水倒流回水池，避免下次启泵时需要重新灌泵引水，省去了很多日常操作的麻烦。上半部分的笼式格栅是进水过滤段，格栅的缝隙宽度控制在3-5mm，既能保证足够的进水通流面积，又能拦截水中的树叶、砂石、塑料碎屑等大尺寸杂质，避免这些杂质进入泵体或者后端管路造成堵塞。格栅采用和阀体一体的黄铜材质，整体强度足够，长期浸没在水中也不容易锈蚀，相比塑料格栅的抗冲击性更好，即使水池中有漂浮的硬物碰撞也不容易开裂损坏。

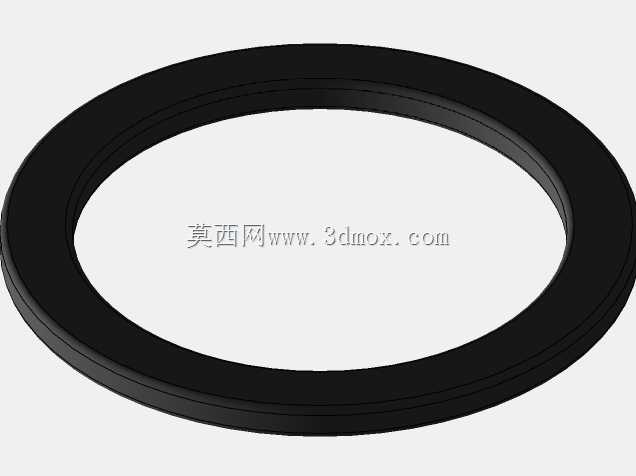

　　材质选择上，阀体、格栅、内置阀盘都采用黄铜锻压成型，相比铸造黄铜的组织更致密，没有砂眼气孔的隐患，承压能力更强，额定工作压力可以达到1.6MPa，能满足绝大多数小型供水、灌溉系统的压力要求。密封件采用丁腈橡胶材质，耐水性能优异，适用的工作温度范围在0℃到90℃之间，既可以用于常温的清水输送，也能适配温度不高的热水管路，不过要注意不能用于输送强酸碱、有机溶剂类的流体，否则会造成橡胶密封件溶胀失效，黄铜阀体也会被腐蚀渗漏。

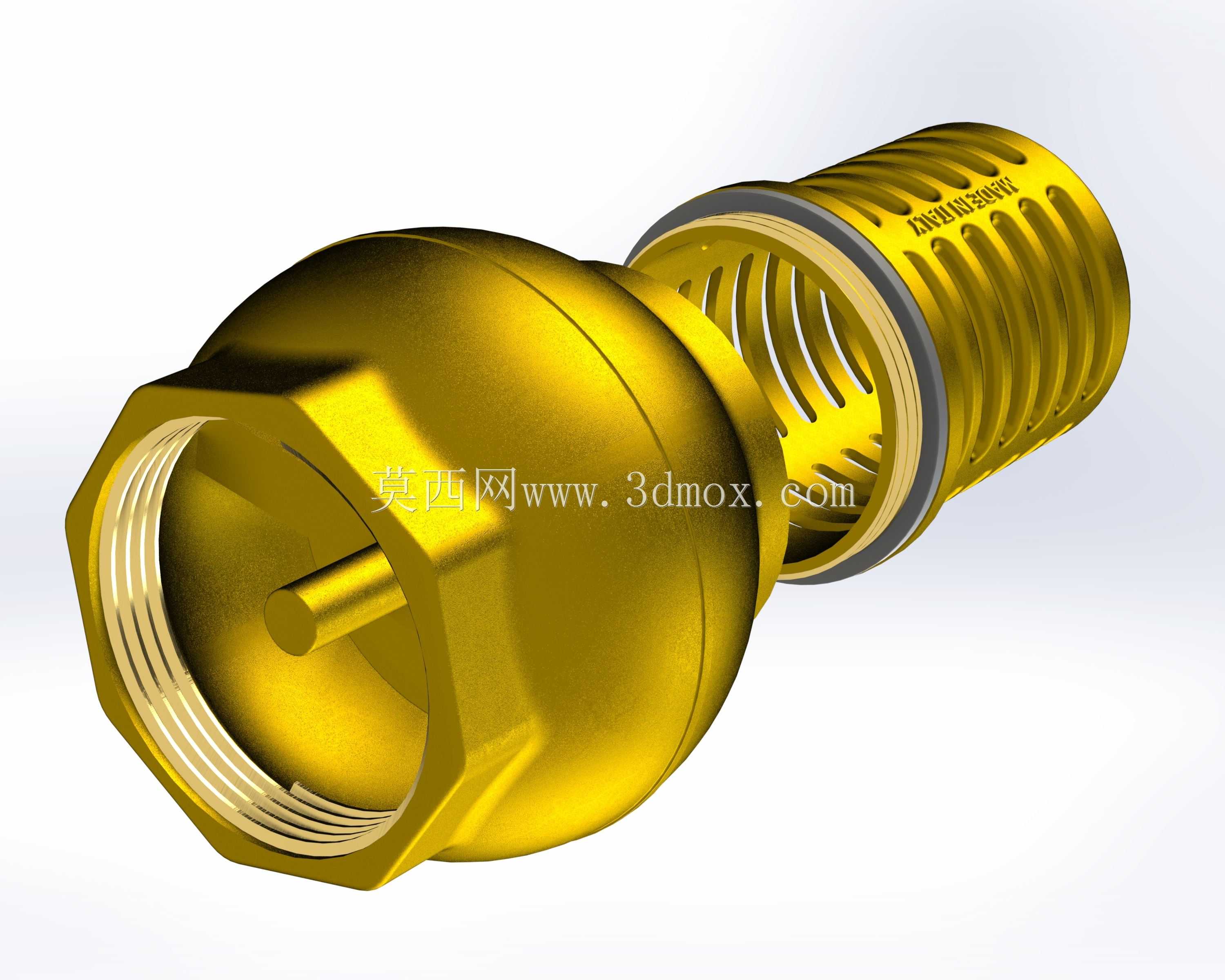

　　建模的时候要重点注意几个配合尺寸的公差：上端连接螺纹要符合55度密封管螺纹的标准公差，保证和外接接头的配合密封性；内部阀芯的导向间隙要控制在0.2-0.3mm，间隙太小容易因为水垢卡滞，间隙太大则会造成阀芯升降偏斜，密封不严漏水；格栅部分的缝隙要均匀一致，不能有宽窄不一的情况，否则会影响通流的均匀性，局部流速过高容易缠绕杂物。另外阀体和格栅连接位置的密封槽尺寸要和橡胶垫圈的线径匹配，压缩量控制在20%-30%，压缩量太小密封不足，压缩量太大则会加速橡胶老化，缩短使用寿命。

　　日常选型的时候，除了要匹配管路的通径，还要注意和水泵流量的适配，这种1又1/2寸规格的阀，通流能力大概在10-15m³/h，适配功率1.1-2.2kW的自吸泵或者离心泵，如果泵的流量过大，会造成阀门口径不足，进水阻力过大，不仅会降低泵的实际出水流量，还会增大泵的气蚀风险，缩短水泵的使用寿命。安装前要检查阀芯动作是否顺畅，有没有运输过程中造成的格栅变形，安装后第一次启泵前要给吸水管路灌满水排净空气，避免干磨损坏密封件。
